Dioda LED U=24V moc przód zac spr M22-CLED-B, niebieska RMQ-Titan M22 | 218061 Eaton

Alternatywny kod produktu: M22-CLED-B

Opis i Kluczowe Cechy

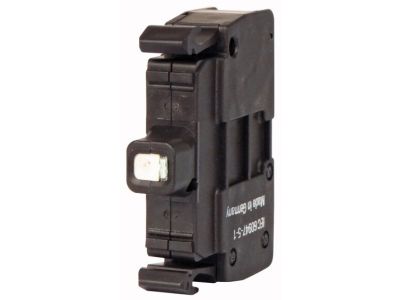

Dioda LED M22-CLED-B (numer katalogowy 218061) z serii RMQ-Titan M22 to element sygnalizacyjny w kolorze niebieskim, przeznaczony do montażu z przodu panelu. Dzięki szerokiemu zakresowi napięcia zasilania 12–30 V AC/DC oraz niskiemu prądowi roboczemu 8–15 mA zapewnia uniwersalność zastosowania przy minimalnym poborze energii (maks. 0,26 W przy 24 V). Wyposażona w szybkozłącze Cage Clamp (znak towarowy Wago) ułatwia instalację, a stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic.

• Zakres napięcia zasilania 12–30 V AC/DC: możliwość pracy zarówno w obwodach prądu przemiennego, jak i stałego, co zwiększa elastyczność integracji z różnymi układami sterowania.
• Niski pobór mocy (maks. 0,26 W przy 24 V): minimalne obciążenie źródła zasilania, idealne do systemów wymagających energooszczędnych rozwiązań.
• Zacisk Cage Clamp (Wago): beznarzędziowe, pewne połączenie przewodów – oszczędność czasu montażu i eliminacja ryzyka luzowania się połączeń.
• Stopień ochrony IP20: ochrona przed dotykiem i ciałami stałymi ≥12,5 mm, odpowiednia do montażu w zamkniętych rozdzielnicach i puszkach.
• Niebieska barwa diody LED: wyraźna sygnalizacja stanu pracy (np. tryb czuwania, błąd) w warunkach słabego oświetlenia.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60947-5-1 (Aparatura rozdzielcza i sterownicza niskonapięciowa – Część 5-1: Urządzenia sterownicze i łączeniowe – Przyrządy sterownicze elektromechaniczne). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dioda LED M22-CLED-B jest przeznaczona do sygnalizacji optycznej w różnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest czytelne wskazanie stanu urządzenia. Sprawdza się w układach sterowania, automatyce i panelach operatorskich.

• Sygnalizacja stanu załączenia lub awarii w szafach sterowniczych i rozdzielnicach.
• Wskazanie trybu pracy (np. praca, gotowość, alarm) w układach automatyki budynkowej.
• Element informacyjny na panelach operatorskich maszyn i urządzeń produkcyjnych.
• Integracja z przyciskami sterowniczymi i przełącznikami serii RMQ-Titan M22 jako wskaźnik stanu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Diodę LED montuje się w otworze panelu (φ22 mm) od strony przedniej. Podłączenie przewodów wykonuje się za pomocą zacisków Cage Clamp – użyć przewodów o odpowiednim przekroju (zalecany 0,5–2,5 mm²), a moment dokręcania (jeśli dotyczy) stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i zasilić obwód. W przypadku integracji z aparaturą modułową na szynie TH35 należy zapewnić odpowiednie odizolowanie zasilania diody.

FAQ

• Jakie napięcie może być podane na diodę LED M22-CLED-B? Dioda jest przystosowana do napięcia z zakresu 12–30 V AC/DC. Przy napięciu stałym 24 V pobiera maks. 0,26 W. Należy podać napięcie zgodne z danymi znamionowymi – nie wolno przekraczać górnej granicy 30 V.
• Jaki jest stopień ochrony diody LED? Stopień ochrony IP20 zapewnia ochronę przed dotykiem i ciałami stałymi o średnicy ≥12,5 mm. Dioda przeznaczona jest do montażu w suchych pomieszczeniach, wewnątrz obudów rozdzielnic i szaf sterowniczych.
• Czy dioda ma wbudowane podświetlenie? Dioda sama pełni funkcję źródła światła – jest elementem LED emitującym światło niebieskie. Nie wymaga dodatkowego podświetlenia. Służy do sygnalizacji optycznej w stanach załączenia napięcia.
