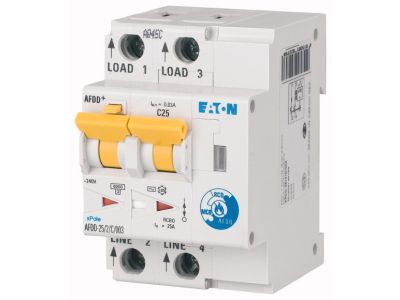

Detektor iskrzenia, przeciwpożarowy AFDD-25/2/B/003-LI/A | 187226 Eaton

Alternatywny kod produktu: AFDD-25/2/B/003-LI/A

Opis i Kluczowe Cechy

Detektor iskrzenia przeciwpożarowy AFDD-25/2/B/003-LI/A (symbol 187226) to kombinowane urządzenie zabezpieczające łączące w sobie detekcję łuku elektrycznego, wyłącznik nadprądowy i różnicowoprądowy. Zaprojektowany do ochrony instalacji przed pożarem wywołanym zwarciem łukowym. Oferuje znamionowe prądy robocze do 40 A oraz znamionową zdolność wyłączania zwarciowego do 10 kA, co zapewnia skuteczną ochronę w obwodach o znacznym obciążeniu. Charakterystyka wyzwalania B i C pozwala dopasować urządzenie do charakteru odbiorników.

• Znamionowe prądy różnicowe 10 mA lub 30 mA: Umożliwiają precyzyjną ochronę przeciwporażeniową i przeciwpożarową, szczególnie w obwodach wrażliwych.
• Wyzwolenie sygnalizowane diodą LED: Szybka wizualna informacja o zadziałaniu urządzenia, co ułatwia diagnostykę i lokalizację awarii.
• Wskaźnik położenia styków czerwony/zielony: Wyraźne odróżnienie stanu załączenia i wyłączenia bez konieczności pomiarów napięcia.
• Trójpozycyjny zacisk szyny DIN: Umożliwia łatwy demontaż z istniejącego systemu szyn zbiorczych bez wymontowywania całego urządzenia.
• Człon różnicowoprądowy niezależny od napięcia sieci: Gwarantuje działanie ochrony różnicowoprądowej nawet przy zaniku napięcia zasilającego, zwiększając bezpieczeństwo.

Zgodność z Normami

Urządzenie jest zgodne z normą IEC/EN 62606 dotyczącą detektorów łuku elektrycznego. Posiada certyfikat CE, co potwierdza spełnienie wymogów obowiązujących w Unii Europejskiej.

Zastosowanie

Przeciwpożarowy detektor iskrzenia AFDD znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed skutkami łuku elektrycznego, szczególnie w miejscach zwiększonego ryzyka pożarowego.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie instalacji oświetleniowych i sterowania w obiektach komercyjnych.
• Stosowanie w rozdzielnicach zewnętrznych pracujących w temperaturach do -25°C.
• Dodatkowa ochrona przeciwpożarowa w obwodach zasilających urządzenia wrażliwe (np. serwerownie, kotłownie).

Wskazówki Montażowe

Montaż detektora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego i warunków obciążenia. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – nie dokręcaj na siłę, aby nie uszkodzić mechanizmu trójpozycyjnego zacisku.

FAQ

• Czy detektor sygnalizuje wyzwolenie? Tak, wyzwolenie jest sygnalizowane diodą LED, co umożliwia szybkie zidentyfikowanie zadziałania zabezpieczenia.
• W jakich temperaturach może pracować urządzenie? Detektor jest przeznaczony do użytku w temperaturach otoczenia od -25°C, co pozwala na instalację w rozdzielnicach zewnętrznych.
• Jakie charakterystyki wyzwalania są dostępne? Urządzenie oferuje charakterystyki B i C, co umożliwia dopasowanie do rodzaju obciążenia (B – odbiorniki o małych prądach rozruchowych, C – odbiorniki o podwyższonym prądzie rozruchowym, np. silniki).
