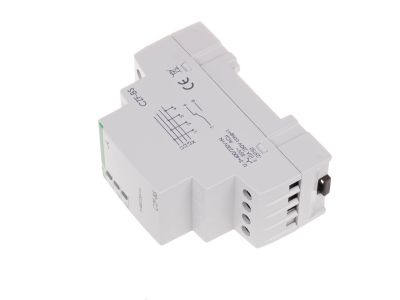

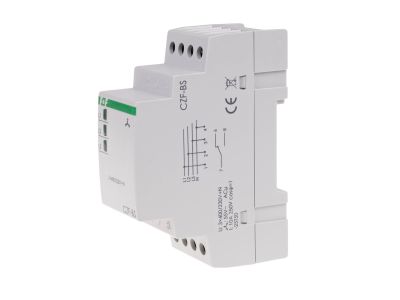

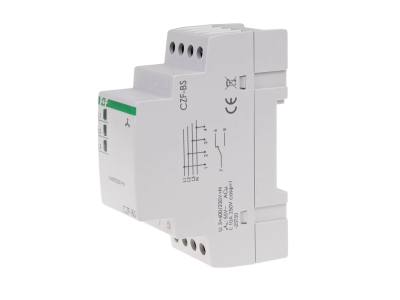

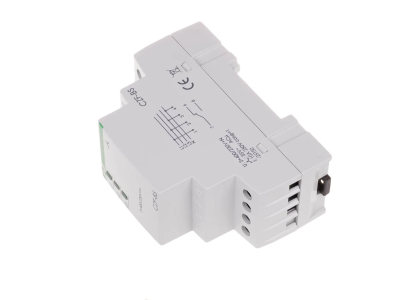

Czujnik zaniku i asymetrii faz ze stałym progiem asymetrii CZF-BS montaż na szynie DIN | CZF-BS F&F

Opis i Kluczowe Cechy

Czujnik zaniku i asymetrii faz CZF-BS marki F&F to profesjonalne urządzenie zabezpieczające, zaprojektowane do pracy w trójfazowych układach zasilania 3 × 400 V + N. Jego głównym zadaniem jest ochrona silników elektrycznych przed skutkami zaniku napięcia w co najmniej jednej fazie lub wystąpieniem asymetrii napięciowej przekraczającej stały próg zadziałania wynoszący 55 V. Dzięki zastosowaniu przekaźnika jako elementu wykonawczego o maksymalnym prądzie obciążenia 10 A, urządzenie pozwala na bezpośrednie sterowanie cewką stycznika w obwodzie sterowania.

• Stały próg asymetrii: Urządzenie reaguje przy asymetrii napięciowej wynoszącej 55 V, co zapewnia optymalny balans między czułością a stabilnością pracy.
• Histereza napięciowa: Wartość 5 V zapobiega niepożądanym oscylacjom i częstemu przełączaniu styków przy wahaniach napięcia bliskich progu zadziałania.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia silnika podczas krótkotrwałych, niegroźnych spadków napięcia.

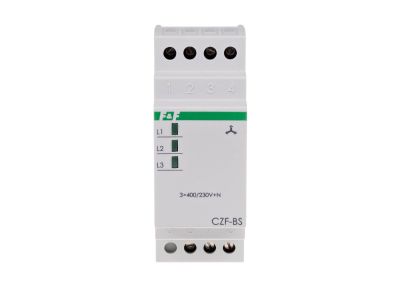

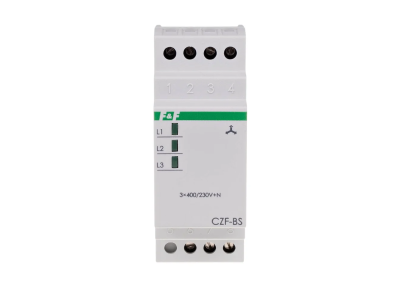

• Sygnalizacja optyczna: Trzy zielone diody LED informują o obecności napięcia na każdej z faz, co ułatwia szybką diagnostykę stanu zasilania.
• Konfiguracja styków: Wyposażenie w styk przełączny 1 × NO/NC z pełną separacją galwaniczną zwiększa uniwersalność zastosowań w schematach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie 1,6 W, co wpisuje się w standardy energooszczędności nowoczesnych systemów elektroenergetycznych.

Zastosowanie

Czujnik CZF-BS znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych, gdzie kluczowe jest zabezpieczenie napędów trójfazowych. Jest idealnym rozwiązaniem dla:

• Pomp i wentylatorów pracujących w trybie ciągłym.
• Maszyn produkcyjnych narażonych na uszkodzenia uzwojeń w wyniku pracy dwufazowej.
• Systemów klimatyzacji i chłodnictwa.
• Układów automatyki budynkowej wymagających monitorowania jakości zasilania sieciowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość obudowy wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych o maksymalnym przekroju 4,0 mm², co pozwala na pewne osadzenie przewodów zasilających i sterowniczych. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapewnia trwały styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +40°C.

FAQ

Czy czujnik CZF-BS współpracuje z agregatami prądotwórczymi?
Nie, zgodnie ze specyfikacją techniczną producenta, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

Czy urządzenie kontroluje kolejność faz?
Model CZF-BS skupia się na kontroli zaniku i asymetrii faz. Nie posiada funkcji kontroli kolejności faz ani kontroli styków stycznika.

Co oznacza separacja styku w tym modelu?
Separacja styku oznacza, że obwód wykonawczy (przekaźnik) jest galwanicznie oddzielony od obwodu pomiarowego, co pozwala na sterowanie obwodami o innym potencjale napięciowym niż napięcie zasilania czujnika.
