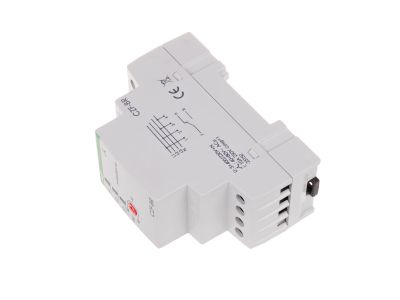

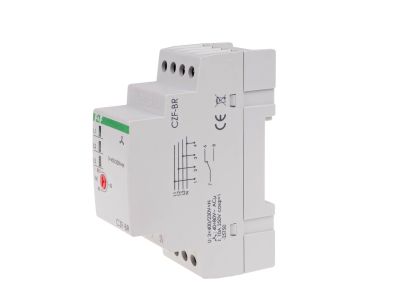

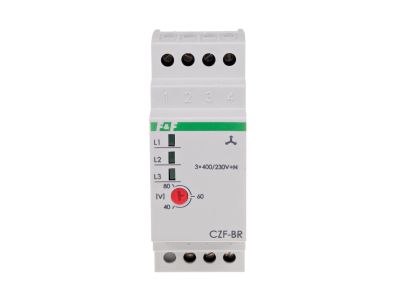

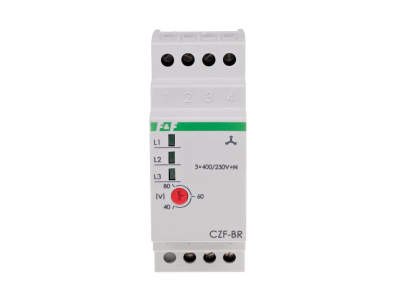

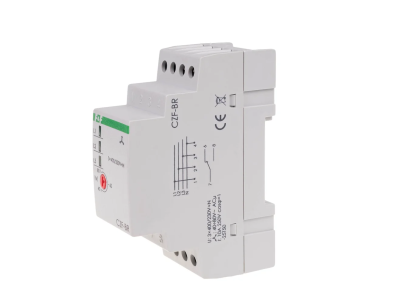

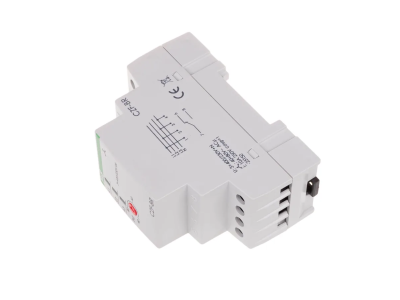

Czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii CZF-BR montaż na szynie DIN | CZF-BR F&F

Opis i Kluczowe Cechy

Czujnik zaniku i asymetrii faz CZF-BR marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Jego głównym zadaniem jest monitorowanie parametrów sieci i natychmiastowe odłączenie zasilania w sytuacjach krytycznych, takich jak całkowity zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej przekraczającej bezpieczny poziom. Urządzenie charakteryzuje się regulowanym progiem asymetrii napięciowej zadziałania w zakresie od 40 V do 80 V, co pozwala na precyzyjne dostosowanie czułości zabezpieczenia do specyfiki konkretnego napędu.

• Przekaźnikowy element wykonawczy: Wyposażony w styk przełączny (1 × NO/NC) o maksymalnym prądzie obciążenia 10 A, co umożliwia bezpośrednie sterowanie cewką stycznika.
• Separacja styku: Zapewnia galwaniczne oddzielenie obwodu sterowania od obwodu pomiarowego, zwiększając bezpieczeństwo eksploatacji.
• Sygnalizacja LED: Trzy zielone diody LED informują o obecności napięcia na poszczególnych fazach, ułatwiając diagnostykę stanu zasilania.
• Histereza napięciowa: Wynosząca 5 V, zapobiega niekontrolowanym oscylacjom i częstemu przełączaniu styku przy wahaniach napięcia bliskich progu zadziałania.
• Opóźnienie wyłączenia: Stały czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia silnika podczas krótkotrwałych, niegroźnych spadków napięcia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa instalacji niskonapięciowych. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Solidna obudowa o szerokości dwóch modułów (35 mm) zapewnia trwałość i odporność na warunki przemysłowe w szerokim zakresie temperatur pracy od -25°C do +40°C.

Zastosowanie

Czujnik CZF-BR znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie kluczowa jest ochrona drogich jednostek napędowych. Jest idealnym rozwiązaniem dla:

• Pomp i wentylatorów pracujących w układach trójfazowych.
• Sprężarek i kompresorów narażonych na uszkodzenia przy pracy dwufazowej.
• Maszyn produkcyjnych, gdzie asymetria napięcia mogłaby doprowadzić do przegrzania uzwojeń silnika.
• Wszelkich instalacji, w których wymagana jest manualna nastawa progu asymetrii ze względu na specyficzne warunki sieciowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Dzięki szerokości 35 mm (2 moduły), czujnik łatwo mieści się w typowych rozdzielnicach. Przyłącze realizowane jest za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², co pozwala na stabilne i pewne połączenie przewodów. Podczas instalacji należy zwrócić uwagę na moment dokręcający wynoszący 0,5 Nm, aby zapewnić optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie wymaga podłączenia przewodu neutralnego (N) do poprawnego działania układu pomiarowego.

FAQ

• Czy czujnik CZF-BR współpracuje z agregatami prądotwórczymi? Nie, zgodnie ze specyfikacją techniczną producenta, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi, gdzie parametry napięcia mogą ulegać znacznym wahaniom.
• Czy urządzenie kontroluje kolejność faz? Nie, model CZF-BR skupia się na kontroli zaniku i asymetrii napięciowej. Jeśli wymagana jest kontrola kierunku obrotów silnika, należy zastosować czujnik z funkcją kontroli kolejności faz.
• Jaki jest pobór mocy przez urządzenie? Czujnik jest energooszczędny, a jego pobór mocy wynosi zaledwie 1,6 W, co minimalizuje straty energii wewnątrz rozdzielnicy.
• Co oznacza regulowany próg asymetrii? Pozwala on użytkownikowi zdecydować, przy jakiej różnicy napięć między fazami (od 40 V do 80 V) urządzenie ma zareagować, co jest kluczowe w sieciach o niskiej jakości zasilania.
