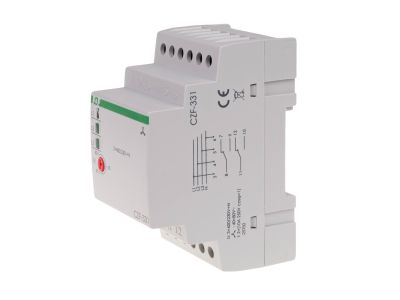

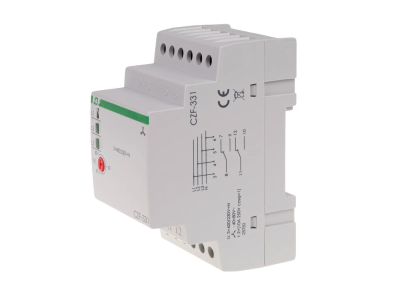

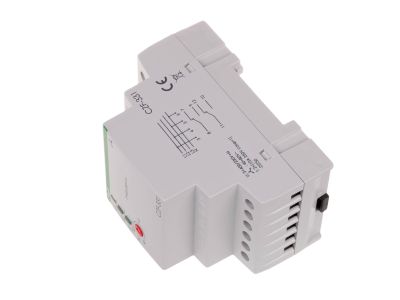

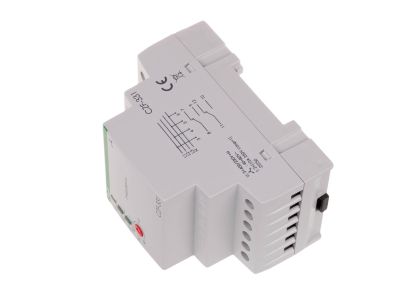

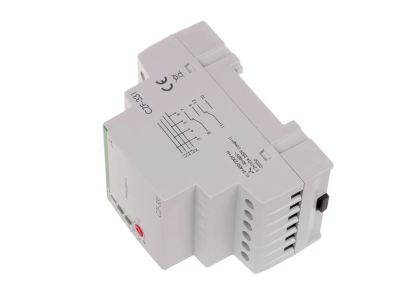

Czujnik zaniku i asymetrii faz CZF-331 styk 2NO/NC montaż na szynie DIN | CZF-331 F&F

Opis i Kluczowe Cechy

Czujnik zaniku i asymetrii faz CZF-331 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez renomowanego producenta F&F, dedykowane do ochrony silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Jego głównym zadaniem jest monitorowanie parametrów sieci i natychmiastowe odłączenie zasilania w sytuacjach krytycznych, takich jak zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej między fazami, co mogłoby doprowadzić do nieodwracalnego uszkodzenia uzwojeń silnika.

• Podwójny układ wykonawczy: Urządzenie wyposażone jest w dwa niezależne przekaźniki ze stykami przełącznymi (2 × NO/NC), co pozwala na jednoczesne sterowanie obwodem mocy oraz sygnalizację stanu awaryjnego.
• Wysoka obciążalność: Maksymalny prąd obciążenia wynosi 2 × 8 A, co zapewnia dużą elastyczność w projektowaniu układów sterowania.
• Regulowana asymetria: Możliwość nastawy progu zadziałania w zakresie od 40 do 80 V pozwala na precyzyjne dostosowanie czułości urządzenia do specyfiki lokalnej sieci energetycznej.
• Separacja galwaniczna: Zastosowanie pełnej separacji styków zwiększa bezpieczeństwo eksploatacji i pozwala na pracę w różnych obwodach sterowniczych.

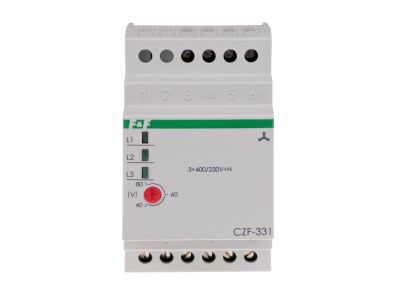

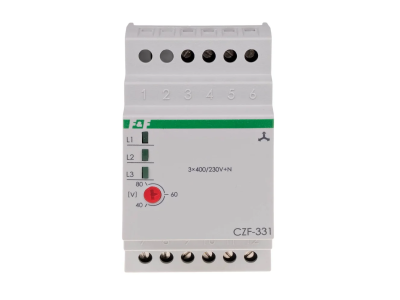

• Sygnalizacja optyczna: Trzy zielone diody LED informują o obecności napięcia na poszczególnych fazach, co ułatwia diagnostykę wizualną bezpośrednio w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie zaledwie 1,2 W, co wpisuje się w standardy energooszczędności systemów automatyki przemysłowej.

Zastosowanie

Czujnik CZF-331 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie wymagana jest niezawodna ochrona napędów trójfazowych. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), chroniąc wentylatory przed pracą dwufazową.
• Układów pompowych w hydroforniach i oczyszczalniach ścieków.
• Linii produkcyjnych i maszyn przemysłowych wyposażonych w silniki indukcyjne.
• Wind i systemów transportu bliskiego.

Należy pamiętać, że model ten nie jest przeznaczony do współpracy z agregatami prądotwórczymi oraz nie kontroluje kolejności faz.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość obudowy wynosi 52,5 mm, co odpowiada 3 modułom w rozdzielnicy. Poniżej kluczowe wytyczne instalacyjne:

• Przyłącze: Należy stosować przewody o przekroju znamionowym do 4,0 mm², co zapewnia stabilne połączenie elektryczne i odporność na drgania.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,5 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +40°C.
• Histereza: Wbudowana histereza napięciowa wynosząca 5 V zapobiega niepożądanym oscylacjom styków przy wahaniach napięcia bliskich progu zadziałania.
• Opóźnienie: Stałe opóźnienie wyłączenia wynoszące 4 sekundy eliminuje ryzyko przypadkowego rozłączenia silnika podczas krótkotrwałych spadków napięcia.

FAQ

1. Czy czujnik CZF-331 chroni przed odwrotnym kierunkiem obrotów silnika?
Nie, ten model nie posiada funkcji kontroli kolejności faz. Służy wyłącznie do ochrony przed zanikiem fazy oraz asymetrią napięciową.

2. Czy urządzenie może pracować w układach z agregatem prądotwórczym?
Producent nie zaleca stosowania tego modelu w układach zasilanych z agregatów prądotwórczych ze względu na specyfikę przebiegów napięciowych generowanych przez takie źródła.

3. Co oznacza separacja styków w tym modelu?
Separacja styków oznacza, że obwody wyjściowe przekaźników są galwanicznie oddzielone od układu pomiarowego oraz od siebie nawzajem, co pozwala na sterowanie dwoma różnymi napięciami lub sygnałami w ramach jednej automatyki.
