Czujnik zaniku i asymetrii faz CZF-310 montaż na szynie DIN | CZF-310 F&F

Opis i Kluczowe Cechy

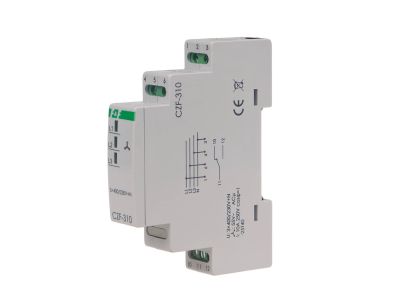

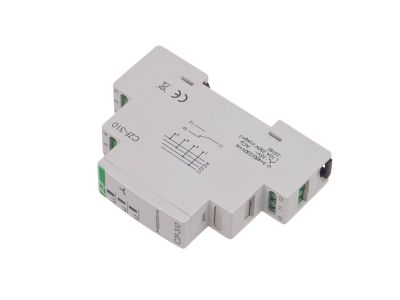

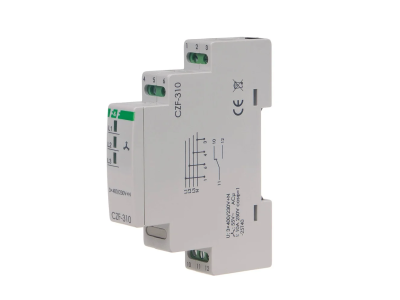

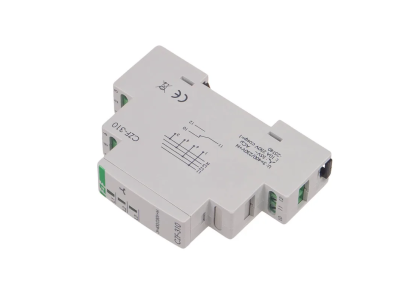

Czujnik zaniku i asymetrii faz CZF-310 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie trójfazowych silników elektrycznych przed najczęstszymi awariami sieci zasilającej. Urządzenie monitoruje napięcie zasilania o wartości znamionowej 3 × 400 V + N, reagując natychmiastowo w przypadku zaniku napięcia w co najmniej jednej fazie lub wystąpienia asymetrii napięciowej przekraczającej stały próg zadziałania wynoszący 55 V. Dzięki zastosowaniu przekaźnika o maksymalnym prądzie obciążenia 10 A oraz konfiguracji styków 1 × NO/NC (styk przełączny), czujnik pozwala na bezpośrednie sterowanie cewką stycznika lub sygnalizację awarii.

• Precyzyjna ochrona: Stały próg asymetrii napięciowej 55 V oraz histereza 5 V zapobiegają niekontrolowanym drganiom styków przy wahaniach napięcia.
• Opóźnienie wyłączenia: Zintegrowana zwłoka czasowa wynosząca 4 sekundy eliminuje ryzyko przypadkowego odłączenia silnika podczas krótkotrwałych, niegroźnych spadków napięcia.

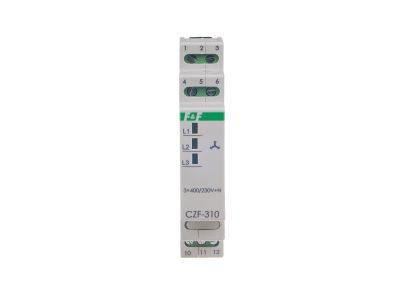

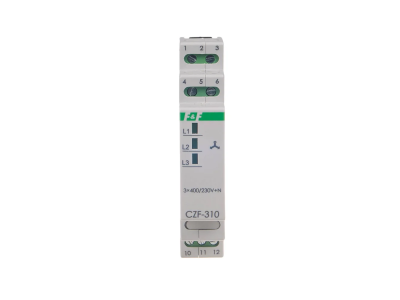

• Sygnalizacja optyczna: Trzy zielone diody LED na panelu frontowym umożliwiają błyskawiczną diagnostykę stanu każdej z faz zasilających.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,56 W minimalizuje straty energii w rozdzielnicy.
• Kompaktowa budowa: Szerokość wynosząca tylko 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie DIN.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Separacja styku wykonawczego podnosi poziom bezpieczeństwa instalacji, umożliwiając galwaniczne oddzielenie obwodu sterowania od obwodu pomiarowego.

Zastosowanie

Czujnik CZF-310 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz instalacjach budynkowych. Jest niezbędnym elementem zabezpieczającym dla:

• Pomp i wentylatorów napędzanych silnikami trójfazowymi.
• Sprężarek i układów chłodniczych, gdzie asymetria faz może prowadzić do przegrzania uzwojeń.
• Linii produkcyjnych i maszyn obróbczych wymagających stabilnego zasilania trójfazowego.
• Systemów HVAC w obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przekrój znamionowy przewodów przyłączeniowych wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii i pewne osadzenie w zaciskach śrubowych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcający zaciski, który powinien wynosić 0,4 Nm, co gwarantuje optymalny styk elektryczny i zapobiega uszkodzeniu zacisków. Urządzenie pracuje w szerokim zakresie temperatur od -25°C do 40°C, co umożliwia jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

1. Czy CZF-310 chroni przed błędną kolejnością faz?
Nie, model CZF-310 skupia się na kontroli zaniku i asymetrii faz. Jeśli wymagana jest kontrola kierunku obrotów silnika, należy zastosować model z funkcją kontroli kolejności faz.

2. Co oznacza stały próg asymetrii 55 V?
Oznacza to, że urządzenie rozłączy obwód, gdy różnica napięć między fazami przekroczy 55 V. Jest to wartość optymalna dla większości standardowych silników indukcyjnych.

3. Czy czujnik wymaga dodatkowego zasilania?
Nie, czujnik jest zasilany bezpośrednio z mierzonych faz (3 × 400 V + N).
