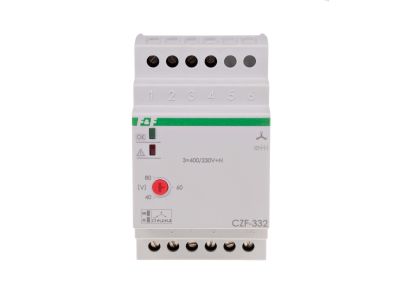

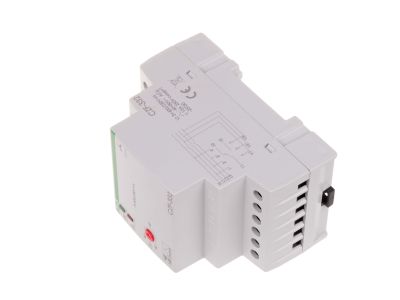

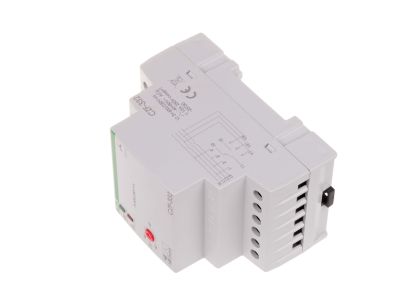

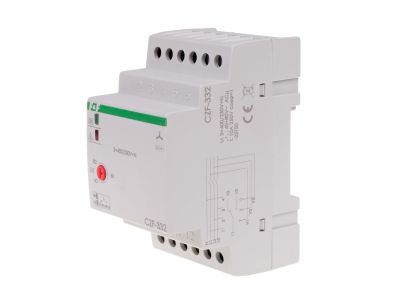

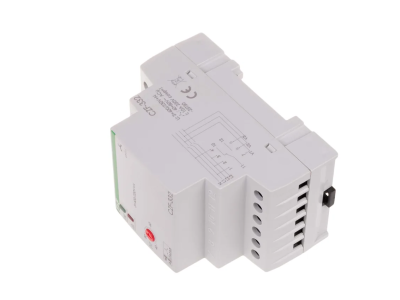

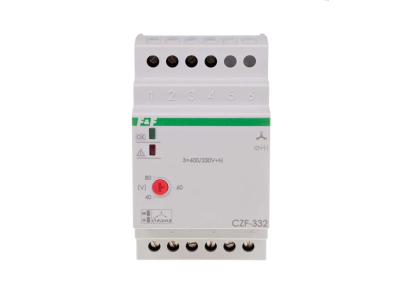

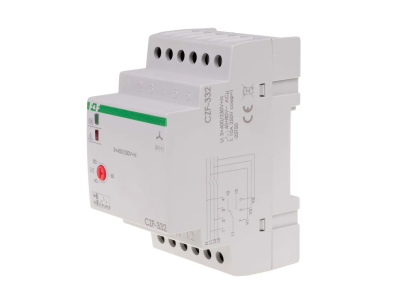

Czujnik zaniku faz z kontrolą stycznika CZF-332 styk 1NO/NC | CZF-332 F&F

Opis i Kluczowe Cechy

Czujnik zaniku faz CZF-332 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie trójfazowych silników elektrycznych przed skutkami awarii sieci zasilającej oraz uszkodzeń mechanicznych elementów wykonawczych. Urządzenie monitoruje napięcie zasilania w układzie 3 × 400 V + N, reagując natychmiastowo na zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej przekraczającej ustawiony próg zadziałania (regulowany w zakresie od 40 do 80 V).

• Kontrola styków stycznika: Unikalna funkcja monitorowania stanu styków stycznika załączającego pozwala na wykrycie awarii mechanicznej lub wypalenia styków, co stanowi dodatkową warstwę ochrony dla uzwojeń silnika.
• Separowany styk przełączny: Wyposażenie w jeden styk typu NO/NC (normalnie otwarty/normalnie zamknięty) o maksymalnym prądzie obciążenia 10 A umożliwia elastyczną integrację z układami sterowania i sygnalizacji.
• Precyzyjna histereza: Histereza napięciowa wynosząca 5 V zapobiega niepożądanym oscylacjom i częstemu przełączaniu przekaźnika przy niewielkich wahaniach napięcia wokół progu zadziałania.
• Sygnalizacja LED: Dwie diody LED na panelu frontowym pozwalają na szybką diagnostykę stanu zasilania oraz poprawności pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem przez personel techniczny.

Zastosowanie

CZF-332 znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych, gdzie kluczowe jest zapewnienie ciągłości pracy i ochrony drogich jednostek napędowych. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), gdzie asymetria faz mogłaby doprowadzić do przegrzania silników wentylatorów.
• Pompowni i hydroforni, chroniąc pompy przed pracą niepełnofazową.
• Linii produkcyjnych i maszyn przemysłowych wyposażonych w napędy trójfazowe.
• Wszelkich układów, w których awaria stycznika mogłaby spowodować kosztowne przestoje lub zniszczenie mienia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Czujnik przeznaczony jest do montażu na standardowej szynie TH-35 (DIN), zajmując szerokość 3 modułów (52,5 mm). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju do 4,0 mm², co zapewnia solidne połączenie elektryczne nawet przy większych obciążeniach. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co gwarantuje optymalny styk bez ryzyka uszkodzenia zacisku. Urządzenie powinno pracować w temperaturze otoczenia od -25°C do 40°C. Należy pamiętać, że model CZF-332 nie jest przeznaczony do współpracy z agregatami prądotwórczymi.

FAQ

• Czy czujnik CZF-332 kontroluje kolejność faz? Nie, ten model skupia się na kontroli zaniku, asymetrii oraz poprawności pracy styków stycznika. Jeśli wymagana jest kontrola kolejności faz, należy wybrać inny model z oferty F&F.
• Jaki jest czas reakcji urządzenia na awarię? Opóźnienie wyłączenia wynosi 4 sekundy, co pozwala na uniknięcie przypadkowych zadziałań przy krótkotrwałych, niegroźnych spadkach napięcia.
• Czy styk wyjściowy jest bezpotencjałowy? Tak, urządzenie posiada separację styku, co pozwala na sterowanie obwodami o innym napięciu niż napięcie zasilania czujnika.
