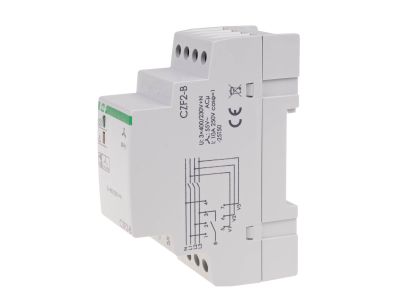

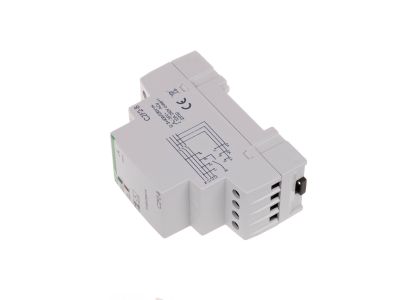

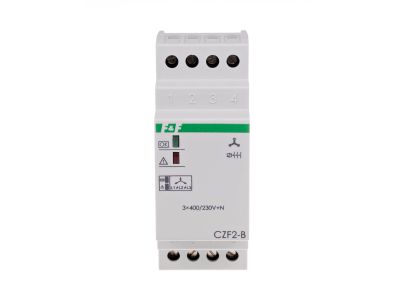

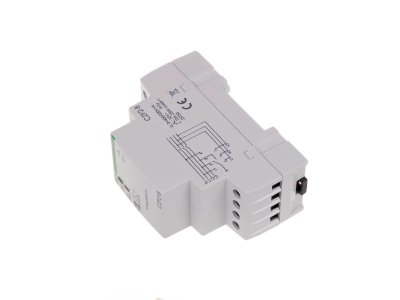

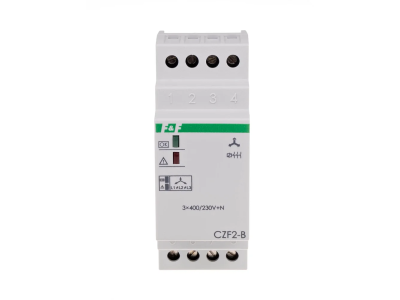

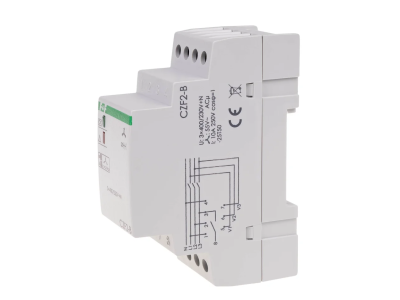

Czujnik zaniku faz z kontrolą stycznika CZF-2B | CZF-2B F&F

Opis i Kluczowe Cechy

Czujnik zaniku faz CZF-2B marki F&F to profesjonalne urządzenie zabezpieczające, zaprojektowane do kompleksowej ochrony silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Kluczowym wyróżnikiem tego modelu jest zintegrowana funkcja kontroli styków stycznika, która pozwala na wykrycie awarii mechanicznych lub elektrycznych elementów wykonawczych, zapobiegając pracy silnika w warunkach niepełnofazowych, co mogłoby doprowadzić do jego nieodwracalnego uszkodzenia.

• Precyzyjna kontrola asymetrii: Urządzenie reaguje przy asymetrii napięciowej wynoszącej 55 V, co stanowi optymalny próg bezpieczeństwa dla większości maszyn wirujących.
• Histereza napięciowa: Wartość 5 V zapobiega niepożądanym oscylacjom i częstemu przełączaniu przekaźnika przy niewielkich wahaniach napięcia w sieci.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia zasilania przy krótkotrwałych spadkach napięcia.
• Wydajny element wykonawczy: Wbudowany przekaźnik o maksymalnym prądzie obciążenia 10 A pozwala na bezpośrednie sterowanie cewką stycznika.
• Sygnalizacja optyczna: Dwie diody LED informują operatora o stanie zasilania oraz ewentualnych nieprawidłowościach w sieci lub na stykach stycznika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie 1,6 W, co wpisuje się w standardy energooszczędności systemów automatyki przemysłowej.

Zastosowanie

Czujnik CZF-2B znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych, gdzie wymagana jest niezawodna ochrona napędów trójfazowych. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), chroniąc silniki wentylatorów.
• Pompowni i hydroforni, zapobiegając spaleniu uzwojeń pomp przy zaniku fazy.
• Linii produkcyjnych i maszyn obróbczych, gdzie stabilność zasilania jest kluczowa dla ciągłości procesów.
• Wszelkich układów napędowych, w których uszkodzenie styków stycznika mogłoby spowodować kosztowne przestoje.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Czujnik CZF-2B jest przystosowany do montażu na standardowej szynie DIN 35 mm, zajmując szerokość 2 modułów (35 mm). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju do 4,0 mm², co zapewnia solidne połączenie przewodów. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co gwarantuje optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 40°C, co pozwala na jego instalację w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

• Czy CZF-2B współpracuje z agregatami prądotwórczymi? Nie, producent nie zaleca stosowania tego modelu w układach zasilanych z agregatów prądotwórczych ze względu na specyfikę przebiegów napięciowych.
• Jaka jest konfiguracja styków wyjściowych? Urządzenie posiada jeden styk zwierny (1 × NO), który nie jest separowany galwanicznie.
• Co oznacza kontrola styków stycznika? Jest to funkcja monitorująca, czy po podaniu sygnału sterującego styki robocze stycznika faktycznie się zamknęły. Jeśli styk stycznika ulegnie wypaleniu lub zawieszeniu, CZF-2B odłączy zasilanie, chroniąc silnik przed pracą dwufazową.
