Czujnik zaniku faz z kontrolą stycznika CZF-2 | CZF-2 F&F

Opis i Kluczowe Cechy

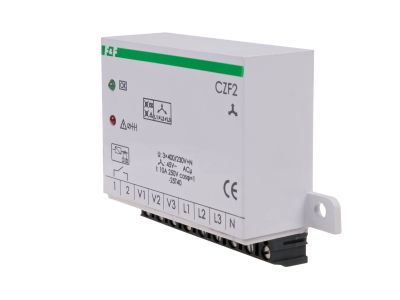

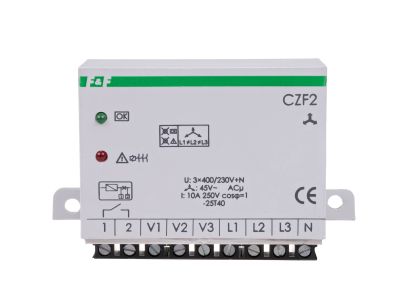

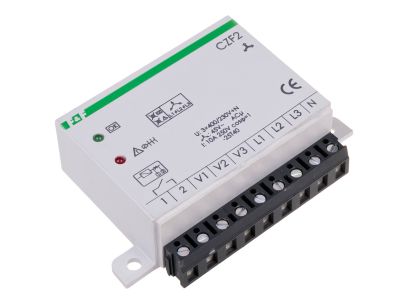

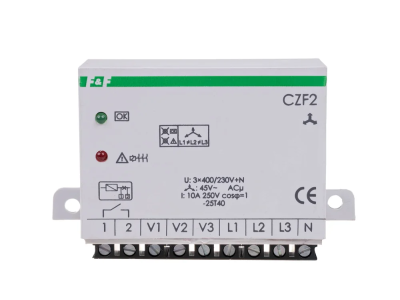

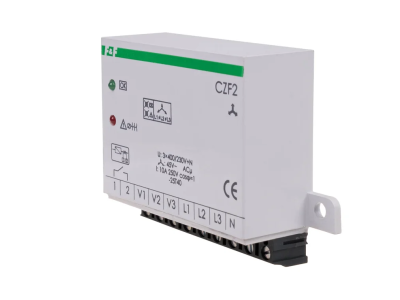

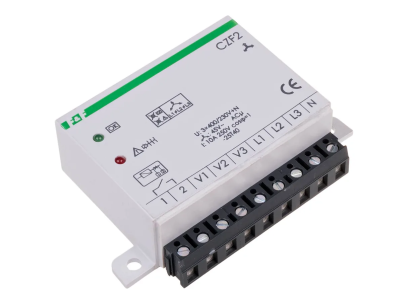

Czujnik zaniku faz CZF-2 to urządzenie zabezpieczające silniki elektryczne zasilane z sieci trójfazowej. Monitoruje napięcie we wszystkich fazach i reaguje na zanik napięcia w co najmniej jednej fazie lub asymetrię międzyfazową przekraczającą 45 V. Dodatkowo kontroluje stan styków stycznika załączającego, zapobiegając uszkodzeniu silnika w przypadku ich awarii. Element wykonawczy stanowi przekaźnik ze stykiem 1 × NO o maksymalnym prądzie obciążenia 10 A. Urządzenie montowane natynkowo, o stopniu ochrony IP20, z diodami LED sygnalizującymi stan zasilania.

• Napięcie zasilania 3 × 400 V + N: Przeznaczone do bezpośredniej współpracy z siecią trójfazową z przewodem neutralnym, eliminuje konieczność stosowania dodatkowego zasilacza.
• Kontrola zaniku i asymetrii faz z progiem 45 V: Szybkie wykrycie nieprawidłowości napięcia międzyfazowego chroni silnik przed pracą na dwóch fazach, która grozi przegrzaniem i uszkodzeniem uzwojeń.
• Kontrola styków stycznika (NO): Dodatkowa funkcja monitorująca sprawność stycznika – w przypadku zgrzania lub uszkodzenia styków następuje wyłączenie, co zabezpiecza silnik przed niekontrolowanym załączeniem.
• Opóźnienie wyłączenia 4 s: Krótkie opóźnienie zapobiega zadziałaniu przy chwilowych spadkach napięcia (np. podczas rozruchu innych urządzeń), nie narażając silnika na zbędne wyłączenia.
• Maksymalny prąd obciążenia styku 10 A / styk 1 × NO z separacją: Umożliwia bezpośrednie sterowanie stycznikami lub przekaźnikami o cewkach do 10 A, a separacja styku zapewnia bezpieczne oddzielenie obwodów sterowania od zasilania.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, oznaczono je znakiem CE. Przeznaczone do montażu w suchych pomieszczeniach w obrębie rozdzielnic i szaf sterowniczych (IP20). Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w karcie katalogowej producenta.

Zastosowanie

Czujnik CZF-2 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ochrona silników trójfazowych przed skutkami zaniku lub asymetrii napięcia zasilającego. Sprawdza się zarówno w nowych instalacjach, jak i jako modernizacja istniejących układów sterowania.

• Zabezpieczenie silników sprężarek, pomp, wentylatorów, przenośników i innych napędów trójfazowych.
• W automatyce budynkowej do ochrony układów HVAC, klimatyzacji i wind.
• Jako element układów sterowania w maszynach i urządzeniach przemysłowych, gdzie wymagana jest kontrola obecności faz i stanu stycznika.
• W rozdzielnicach sterowniczych jako niezależne zabezpieczenie przed asymetrią i zanikiem fazy – urządzenie nie jest przystosowane do współpracy z agregatami prądotwórczymi.

Wskazówki Montażowe

Montaż czujnika CZF-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu natynkowego. Przewody przyłączeniowe należy podłączać do zacisków śrubowych (maks. przekrój 1,5 mm²) z momentem dokręcania 0,4 Nm zgodnie z dokumentacją. Przekrój przewodów dobrać do prądu obciążenia. Nie stosować czujnika bezpośrednio z agregatami prądotwórczymi – nie jest do tego przystosowany.

FAQ

• Czy czujnik ma podświetlenie / diody LED sygnalizujące stan pracy? Tak, czujnik wyposażony jest w dwie diody LED sygnalizujące obecność napięcia zasilania (kontrola zasilania).
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.
• Jaki jest tryb pracy styku? Czy styk jest normalnie otwarty (NO)? Tak, styk wykonawczy to 1 × NO (normalnie otwarty), który zwierany jest w stanie prawidłowym (brak zaniku/asymetrii) i rozwierany przy awarii, powodując wyłączenie stycznika.
