Czujnik ultradźwiękowy, cylindryczny M18, 1NO, konektor M12 | XX518A3PAM12 Telemecanique Sensors

Opis i Kluczowe Cechy

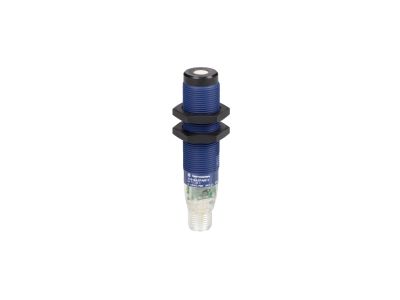

Czujnik ultradźwiękowy XX518A3PAM12 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie detekcyjne zamknięte w kompaktowej, cylindrycznej obudowie o średnicy M18. Wykorzystanie technologii fal ultradźwiękowych pozwala na precyzyjne wykrywanie obiektów niezależnie od ich koloru, stopnia przezroczystości czy tekstury powierzchni, co czyni go znacznie bardziej wszechstronnym od standardowych czujników optycznych. Urządzenie zostało wyposażone w wyjście typu 1NO (normalnie otwarte), które sygnalizuje obecność obiektu w strefie roboczej. Solidna konstrukcja oraz stopień ochrony zapewniają niezawodną pracę w trudnych warunkach przemysłowych, gdzie występuje zapylenie lub wilgoć.

• Obudowa cylindryczna M18: Standardowy gwint metryczny ułatwia montaż w typowych uchwytach maszynowych.
• Złącze M12: Zastosowanie konektora M12 pozwala na szybkie i pewne połączenie elektryczne, minimalizując czas przestoju podczas konserwacji.
• Technologia ultradźwiękowa: Umożliwia detekcję materiałów transparentnych, takich jak szkło czy folia, oraz cieczy.
• Wyjście PNP 1NO: Popularna konfiguracja wyjściowa ułatwia integrację z większością sterowników PLC dostępnych na rynku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i kompatybilność elektromagnetyczną w środowisku przemysłowym. Czujnik spełnia wymagania normy IEC 60947-5-2, która definiuje parametry dla aparatury sterowniczej niskonapięciowej i czujników zbliżeniowych. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej, oraz spełnia standardy odporności na zakłócenia EMC, co jest kluczowe w halach produkcyjnych o dużym zagęszczeniu urządzeń energoelektronicznych.

Zastosowanie

Czujnik XX518A3PAM12 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej. Jest idealnym rozwiązaniem do kontroli poziomu napełnienia zbiorników z cieczami lub granulatami, gdzie kontakt fizyczny z medium jest niewskazany. W branży opakowaniowej doskonale sprawdza się przy zliczaniu butelek, wykrywaniu obecności etykiet lub monitorowaniu ciągłości taśmy. Dzięki odporności na zabrudzenia optyczne, może pracować w tartakach, zakładach ceramicznych oraz przy liniach transportowych, gdzie występuje duże zapylenie, które mogłoby zakłócić pracę czujników fotoelektrycznych.

Wskazówki Montażowe

Podczas instalacji czujnika należy zwrócić szczególną uwagę na tzw. strefę martwą (blind zone) – obszar bezpośrednio przed czołem czujnika, w którym detekcja nie jest możliwa. Montaż powinien odbywać się przy użyciu dedykowanych uchwytów montażowych M18, zapewniających stabilność i odporność na wibracje maszyny. Należy unikać montażu czujnika w miejscach narażonych na silne podmuchy powietrza lub gwałtowne zmiany temperatury, które mogą wpływać na prędkość rozchodzenia się fali dźwiękowej i precyzję pomiaru. Konektor M12 należy dokręcać z odpowiednim momentem, aby zapewnić szczelność połączenia i uniknąć uszkodzenia pinów.

FAQ

• Czy czujnik wykrywa obiekty przezroczyste? Tak, technologia ultradźwiękowa opiera się na odbiciu fali dźwiękowej, dlatego kolor i przezroczystość obiektu nie mają wpływu na skuteczność detekcji.
• Jaki typ przewodu jest wymagany do podłączenia? Czujnik wymaga standardowego przewodu z gniazdem M12 (zazwyczaj 4-pinowym), dopasowanego do konfiguracji wyjścia PNP.
• Czy czujnik jest odporny na oleje i chłodziwa? Obudowa czujników Telemecanique Sensors serii XX charakteryzuje się wysoką odpornością chemiczną, jednak zawsze należy zweryfikować zgodność konkretnego materiału obudowy z substancjami chemicznymi występującymi w procesie.
