Czujnik ruchu podczerwony sufitowy DR-06B czarny IP40 230V | DR-06B F&F

Opis i Kluczowe Cechy

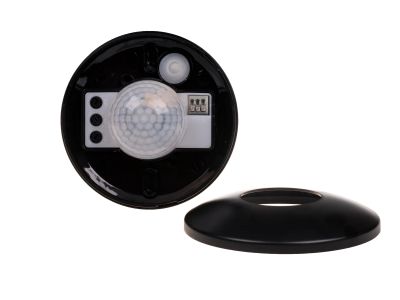

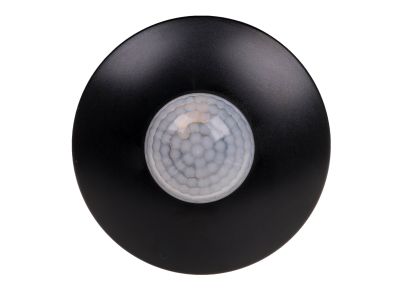

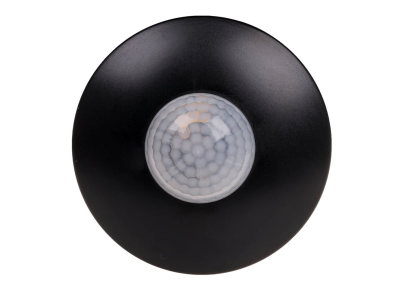

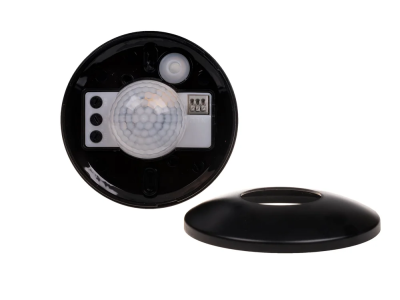

Czujnik ruchu DR-06B marki F&F to zaawansowane urządzenie elektro-techniczne zaprojektowane do automatycznego sterowania oświetleniem. Wykorzystuje technologię pasywnej podczerwieni (PIR), która reaguje na zmiany promieniowania cieplnego w polu detekcji. Urządzenie charakteryzuje się pełnym, poziomym polem detekcji wynoszącym 360°, co pozwala na monitorowanie całego pomieszczenia z jednego punktu montażowego. Maksymalny regulowany promień detekcji wynosi 5 metrów przy montażu na wysokości 2,5 metra, co czyni go idealnym rozwiązaniem do średniej wielkości pomieszczeń.

• Wysoka obciążalność: Maksymalny prąd obciążenia AC-1 wynosi 4 A, co pozwala na bezpośrednie podłączenie lamp żarowych o mocy do 800 W oraz lamp świetlówkowych do 400 W.
• Precyzyjna regulacja czasu: Możliwość nastawy czasu wyłączenia w szerokim zakresie od 3 sekund do 12 minut (±3 min.) pozwala na optymalizację zużycia energii.
• Czujnik zmierzchowy: Zintegrowany próg aktywacji zmierzchowej regulowany w zakresie 10÷2000 Lx zapobiega niepotrzebnemu załączaniu światła w ciągu dnia.
• Energooszczędność: Bardzo niski pobór mocy w stanie czuwania (zaledwie 0,10 W) oraz podczas pracy (0,45 W) minimalizuje koszty eksploatacji systemu.
• Estetyka i trwałość: Obudowa w kolorze czarnym o stopniu ochrony IP40 zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza jego niezawodność w instalacjach domowych i komercyjnych. Stopień ochrony IP40 gwarantuje bezpieczne użytkowanie wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci.

Zastosowanie

Czujnik DR-06B znajduje szerokie zastosowanie w nowoczesnych instalacjach budynkowych, gdzie kluczowa jest automatyzacja i oszczędność energii. Idealnie sprawdza się w:

• Ciągach komunikacyjnych, takich jak korytarze i klatki schodowe w budynkach wielorodzinnych.
• Pomieszczeniach gospodarczych, garażach oraz piwnicach, gdzie ręczne sterowanie oświetleniem jest utrudnione.
• Strefach wejściowych, podjazdach i podejściach pod zadaszeniem.
• Obiektach użyteczności publicznej, zapewniając światło tylko wtedy, gdy jest ono rzeczywiście potrzebne.

Wskazówki Montażowe

Montaż natynkowy urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne techniczne:

• Wysokość montażu: Optymalna wysokość instalacji czujnika mieści się w przedziale od 2,5 m do 3,5 m.

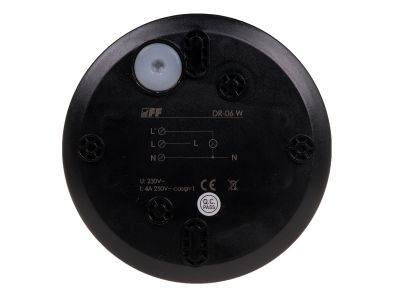

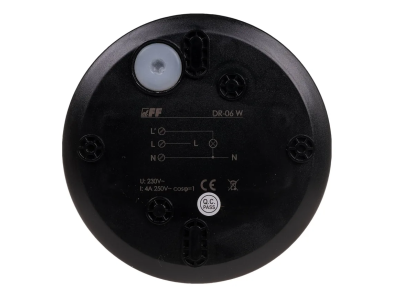

• Przyłącze elektryczne: Należy wykorzystać zaciski śrubowe o przekroju znamionowym 1,0 mm², co zapewnia stabilne i bezpieczne połączenie elektryczne.
• Moment dokręcania: Podczas montażu przewodów należy zachować moment dokręcający wynoszący 0,25 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu właściwego styku.
• Warunki otoczenia: Urządzenie pracuje poprawnie w temperaturach od -10°C do +40°C. Należy pamiętać, że skuteczność detekcji może maleć, gdy temperatura otoczenia zbliża się do temperatury ciała ludzkiego (powyżej 24°C).

FAQ

1. Czy czujnik DR-06B może współpracować z oświetleniem LED?
Tak, czujnik może sterować oświetleniem LED, jednak należy pamiętać o prądach rozruchowych. Maksymalne obciążenie dla lamp świetlówkowych (w tym LED) wynosi 400 W.

2. Jaki jest kąt wykrywania ruchu?
Urządzenie posiada pełny kąt detekcji poziomej wynoszący 360°, co oznacza brak martwych stref wokół miejsca montażu sufitowego.

3. Czy kolor obudowy wpływa na działanie czujnika?
Nie, czarna obudowa pełni funkcję estetyczną i ochronną, nie wpływając na parametry detekcji podczerwieni soczewki Fresnela.
