Czujnik ruchu PIR 360st DR-08 biały Un=230V AC P=1000W montaż sufitowy i do puszki p/t Fi-60 | DR-08 F&F

Opis i Kluczowe Cechy

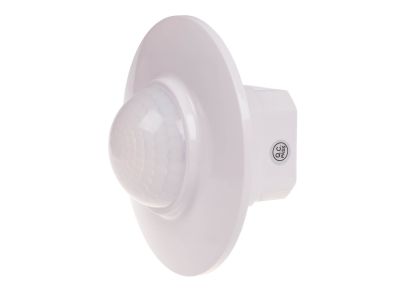

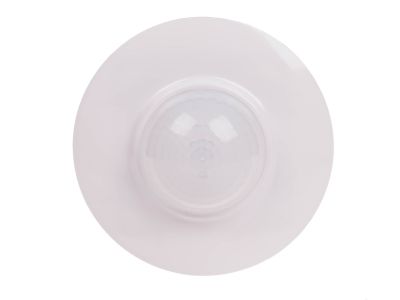

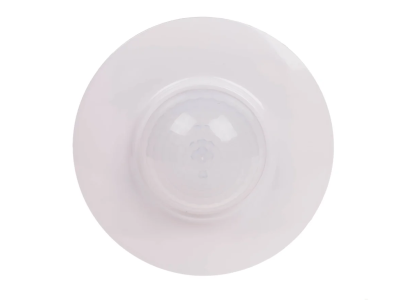

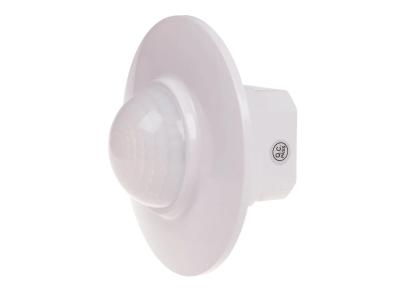

Czujnik ruchu PIR DR-08 to kompaktowe urządzenie zapewniające automatyczne załączanie oświetlenia w oparciu o detekcję ruchu w zakresie 360°. Zasilany napięciem 230 V AC, wyposażony w przekaźnik o prądzie obciążenia AC-1 5 A (moc do 1000 W), pozwala bezpiecznie sterować obwodami żarowymi, halogenowymi lub LED (przy zachowaniu mocy rzeczywistej). Regulacja czasu wyłączenia w zakresie 3 s ÷ 9 min oraz progu zmierzchowego 3 ÷ 2000 Lx umożliwia precyzyjne dopasowanie do warunków otoczenia. Promień detekcji do 2 m (przy wys. montażu 2,5 m i temp. 24 °C) oraz możliwość montażu sufitowego lub w puszce podtynkowej Ø60 zapewniają uniwersalność zastosowań.

• Detekcja PIR 360°: Szerokie pole widzenia w poziomie (360°) eliminuje martwe strefy, gwarantując wykrycie poruszających się osób i obiektów w całym pomieszczeniu.
• Maks. obciążenie AC-1 5 A / 1000 W: Umożliwia bezpośrednie sterowanie oświetleniem o znacznej mocy (np. żarówki, halogeny) bez konieczności stosowania dodatkowego stycznika.
• Regulowany próg zmierzchowy (3–2000 Lx): Pozwala na uruchamianie czujnika tylko po zapadnięciu zmroku, co zapobiega zbędnemu włączaniu światła w dzień i oszczędza energię.
• Regulowany czas wyłączenia (3 s ÷ 9 min): Możliwość ustawienia opóźnienia wyłączenia od kilku sekund do 9 minut, co zwiększa komfort i bezpieczeństwo użytkowania.

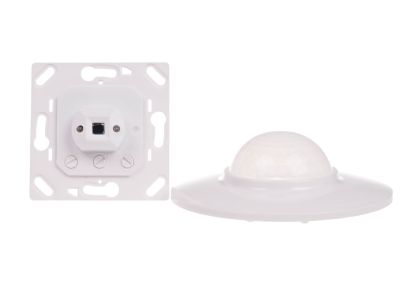

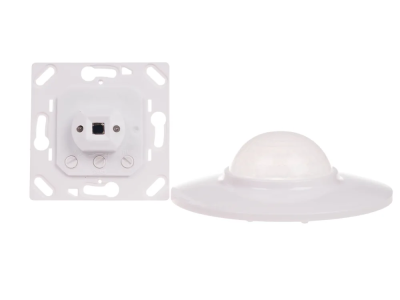

• Montaż sufitowy i do puszki Ø60: Elastyczność instalacji – urządzenie można zamontować bezpośrednio do sufitu lub w puszce podtynkowej o średnicy 60 mm (otwór montażowy 51 mm), co ułatwia integrację z istniejącą instalacją.

Zgodność z Normami

Czujnik DR-08 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach wewnątrz budynków.

Zastosowanie

Czujnik ruchu PIR dedykowany jest do automatycznego sterowania oświetleniem w strefach o zmiennym natężeniu ruchu. Idealnie sprawdza się jako element oszczędzający energię i podnoszący komfort użytkowania.

• Korytarze, klatki schodowe, hole – automatyczne włączanie światła po wejściu i wyłączanie po opuszczeniu strefy.
• Podwórka, wjazdy, podejścia do budynku – oświetlenie zewnętrzne aktywowane ruchem pojazdu lub pieszego.
• Garaże, piwnice, pomieszczenia gospodarcze – wygodne załączanie światła, gdy ręce są zajęte.
• Toalety, magazyny, pomieszczenia socjalne – sterowanie oświetleniem bez dotykania włącznika, z możliwością regulacji czasu zwłoki.

Wskazówki Montażowe

Montaż i podłączenie czujnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. świadectwo kwalifikacyjne SEP) przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na suficie lub w puszce podtynkowej Ø60 – otwór montażowy Ø51 mm. Należy stosować przewody o przekroju dobranym do prądu obciążenia (max. 1 mm² dla zacisków przyłączeniowych). Moment dokręcający zacisków: 0,25 Nm (zgodnie z dokumentacją producenta). Po zainstalowaniu i podłączeniu należy sprawdzić poprawność działania oraz ustawienia regulatorów czasu i progu zmierzchowego.

FAQ

• Jak ustawić czas wyłączenia czujnika? Regulacja odbywa się za pomocą potencjometru (oznaczonego symbolem TIME) na obudowie czujnika. Zakres ustawień: od około 3 sekund do 9 minut (±2 minuty).
• Czy czujnik reaguje na światło dzienne? Tak, ale tylko wtedy, gdy próg zmierzchowy (regulator LUX) jest ustawiony powyżej aktualnego poziomu oświetlenia. Zakres regulacji 3–2000 Lx pozwala zablokować działanie w dzień – wystarczy ustawić pokrętło poniżej wartości panującego natężenia światła.
• Jaki stopień ochrony ma czujnik DR-08? Stopień ochrony IP20 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy >12,5 mm, ale nie jest odporne na wilgoć. Przeznaczone wyłącznie do montażu wewnątrz budynków.
