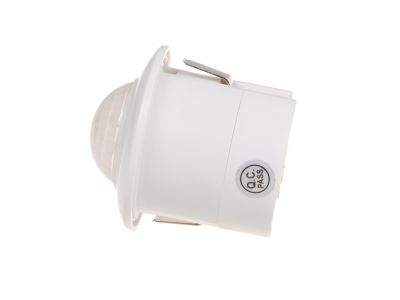

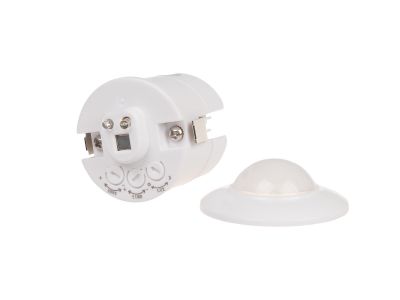

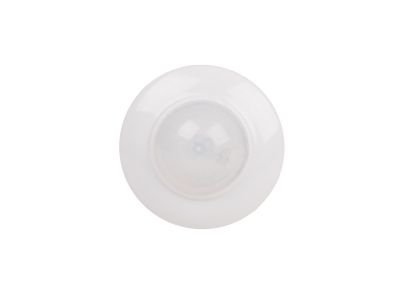

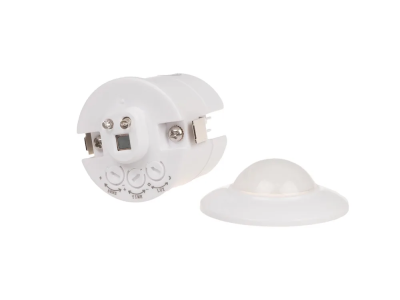

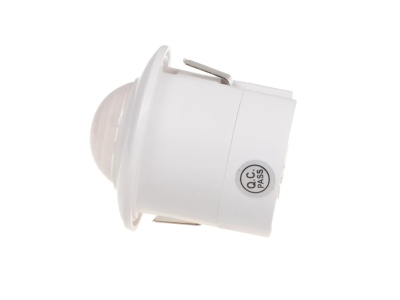

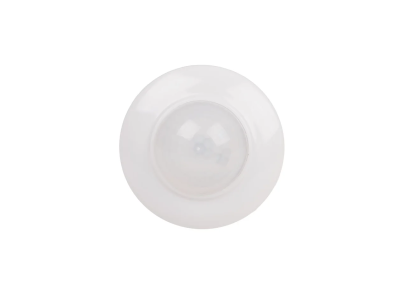

Czujnik ruchu PIR 360st DR-07 biały Un=230V AC P=300W montaż sufitowy | DR-07 F&F

Opis i Kluczowe Cechy

Czujnik ruchu DR-07 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do automatycznego sterowania oświetleniem w oparciu o detekcję promieniowania podczerwonego. Dzięki zastosowaniu pasywnego czujnika PIR, urządzenie reaguje na przemieszczające się źródła ciepła, co pozwala na znaczną optymalizację zużycia energii elektrycznej. Kluczową cechą modelu DR-07 jest jego miniaturowa konstrukcja – otwór montażowy o średnicy zaledwie 40 mm sprawia, że czujnik jest dyskretny i estetyczny, idealnie komponując się z nowoczesnymi sufitami podwieszanymi.

• Pełne pole detekcji: Urządzenie oferuje horyzontalny kąt widzenia wynoszący 360°, co eliminuje martwe strefy w monitorowanym pomieszczeniu.
• Regulacja parametrów: Użytkownik ma możliwość precyzyjnego ustawienia czasu podtrzymania załączenia (od 3 sekund do 9 minut) oraz progu aktywacji zmierzchowej (od 10 do 2000 luksów).
• Wysoka wydajność prądowa: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 5 A, co pozwala na bezpośrednie sterowanie obwodami oświetleniowymi o mocy do 300W.
• Energooszczędność: Pobór mocy w trybie czuwania wynosi zaledwie 0,10 W, co czyni go rozwiązaniem przyjaznym dla środowiska i portfela inwestora.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 klasyfikuje urządzenie do montażu wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci. Zastosowanie zacisków śrubowych o przekroju 1,0 mm² gwarantuje pewne i trwałe połączenie elektryczne, minimalizując ryzyko poluzowania się przewodów w trakcie eksploatacji.

Zastosowanie

Czujnik DR-07 znajduje szerokie zastosowanie w sektorze komercyjnym oraz mieszkalnym. Jest idealnym rozwiązaniem do automatyzacji oświetlenia w:

• Ciągach komunikacyjnych, korytarzach i klatkach schodowych w budynkach biurowych.
• Garażach podziemnych oraz pomieszczeniach gospodarczych.
• Toaletach publicznych i łazienkach (poza strefami bezpośredniego kontaktu z wodą).
• Wiatrołapach i przedsionkach, gdzie wymagane jest natychmiastowe załączenie światła po wejściu osoby.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanego zasięgu detekcji. Zalecana wysokość montażu wynosi od 2,5 m do 3,5 m. Przy montażu na wysokości 2,5 m i temperaturze otoczenia poniżej 24°C, promień detekcji wynosi do 4 metrów. Należy pamiętać o następujących krokach:

• Przygotowanie otworu: Należy wykonać otwór montażowy o średnicy 40 mm w suficie podwieszanym lub zabudowie.
• Podłączenie elektryczne: Przewody o przekroju 1,0 mm² należy umieścić w zaciskach śrubowych i dokręcić z momentem wynoszącym 0,25 Nm, co zapobiega uszkodzeniu gwintu przy zachowaniu optymalnego styku.
• Lokalizacja: Unikać montażu w pobliżu źródeł ciepła (grzejniki, nawiewy klimatyzacji) oraz dużych przeszkód, które mogą ograniczać pole widzenia czujnika PIR.
• Kalibracja: Po zamontowaniu należy ustawić potencjometry czasu i luksów zgodnie z preferencjami użytkownika końcowego.

FAQ

1. Czy czujnik DR-07 współpracuje z oświetleniem LED?
Tak, czujnik może sterować nowoczesnymi źródłami światła LED, o ile ich prąd rozruchowy nie przekracza parametrów znamionowych przekaźnika (5 A AC-1).

2. Jaki jest zasięg detekcji przy wyższym montażu?
Przy montażu na wysokości 3,5 m pole detekcji ulega rozszerzeniu, jednak czułość na ruch może nieznacznie spaść. Optymalne parametry pracy uzyskuje się przy wysokości 2,5 m.

3. Czy urządzenie można stosować na zewnątrz?
Ze względu na stopień ochrony IP20, czujnik DR-07 jest przeznaczony wyłącznie do pracy wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy wybrać modele o wyższym stopniu ochrony (np. IP54 lub IP65).
