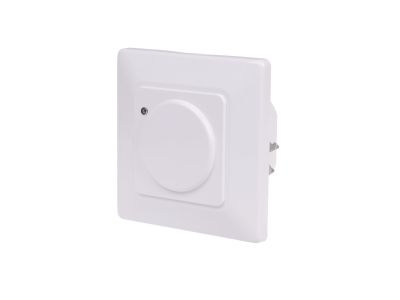

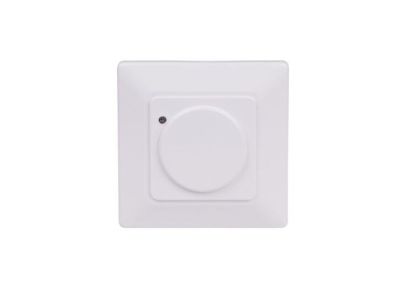

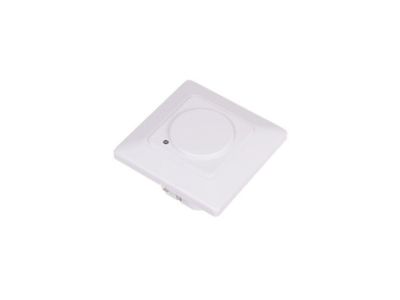

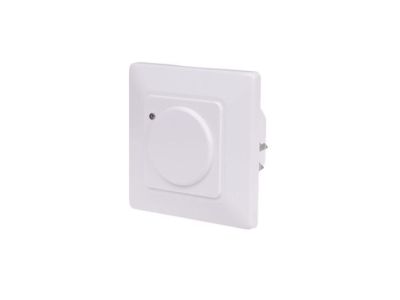

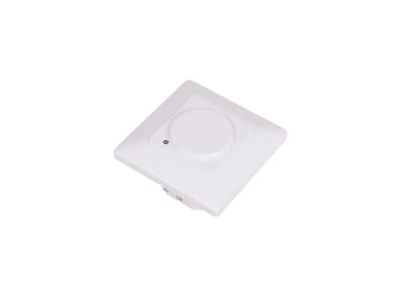

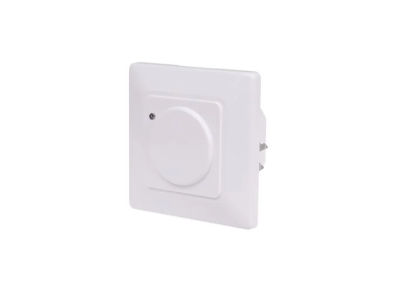

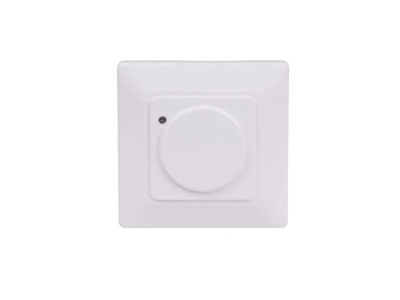

Czujnik ruchu mikrofalowy z funkcją czujnika obecności DRM-07 montaż p/t IP20 230V | DRM-07 F&F

Opis i Kluczowe Cechy

Czujnik ruchu mikrofalowy DRM-07 to zaawansowane urządzenie łączące funkcję czujnika obecności z automatycznym sterowaniem oświetleniem. Przeznaczony do montażu podtynkowego, zasilany napięciem 230 V AC, o maksymalnym prądzie obciążenia 6 A (AC-1). Dzięki technologii mikrofalowej 5,8 GHz może wykrywać ruch przez niemetalowe materiały (płyty drewniane, kartonowo-gipsowe, szkło, tworzywa sztuczne), co ułatwia instalację w estetycznych obudowach.

• Napięcie zasilania 230 V AC: umożliwia bezpośrednie podłączenie do domowej instalacji elektrycznej bez dodatkowych zasilaczy.
• Maksymalny prąd obciążenia 6 A (AC-1): pozwala na bezpośrednie sterowanie większością opraw oświetleniowych – bez konieczności stosowania zewnętrznych styczników.
• Regulowany próg zadziałania 3÷2000 lx: dostosowuje czujnik do zmiennych warunków oświetleniowych, zapobiegając załączaniu światła w ciągu dnia.
• Regulowany promień detekcji 0,5÷5,0 m (dla wys. montażu 2,5 m) oraz czas załączenia 10±3 s ÷ 12±1 min: elastyczna konfiguracja zasięgu i czasu świecenia w zależności od potrzeb danego pomieszczenia.
• Detekcja mikrofalowa 5,8 GHz (moc 0,2 mW): wykrywa ruch 0,6÷1,5 m/s oraz obecność przez niemetalowe przegrody, co umożliwia ukryty montaż.

Zgodność z Normami

Czujnik DRM-07 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla urządzeń elektrycznych przeznaczonych do użytku wewnętrznego.

Zastosowanie

Czujnik mikrofalowy DRM-07 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest automatyczne, czasowe załączanie oświetlenia lub sygnalizacja obecności. Dzięki funkcji czujnika obecności może również pracować w trybie detekcji stałej obecności.

• Korytarze, hole, klatki schodowe – automatyczne oświetlenie pojawia się tylko w momencie pojawienia się osoby.
• Podwórza, podjazdy, podejścia do budynków – oświetlenie zewnętrzne w strefach wiatrołapów i garaży.
• Garaże, piwnice, pomieszczenia gospodarcze – sterowanie światłem bez użycia rąk.
• Automatyka budynkowa – impulsy do styczników, przekaźników lub sterowników PLC.

Wskazówki Montażowe

Montaż czujnika DRM-07 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu podtynkowego w puszce o wymiarach: wpust Ø55 mm, głębokość min. 33 mm, otwór montażowy Ø60 mm. Wysokość montażu: 1,0–1,8 m. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany max 1,0 mm² dla zacisków śrubowych). Moment dokręcający zacisków: 0,25 Nm. Po instalacji wyregulować próg zadziałania, promień detekcji i czas załączenia za pomocą potencjometrów zgodnie z instrukcją producenta.

FAQ

• Czy czujnik DRM-07 wykrywa ruch przez ściany działowe? Tak, czujnik wykorzystuje promieniowanie mikrofalowe 5,8 GHz, które przenika przez płyty drewniane, kartonowo-gipsowe, szkło i tworzywa sztuczne. Nie wykrywa jednak przez grube ściany murowane lub elementy metalowe.
• Jak regulować próg zadziałania i zasięg czujnika? Czujnik posiada regulatory umożliwiające ustawienie progu zadziałania w zakresie 3÷2000 lx oraz promienia detekcji od 0,5 do 5 m (przy wysokości montażu 2,5 m). Czas załączenia można regulować od 10±3 s do 12±1 min – wszystkie ustawienia dostępne są z zewnątrz obudowy.
• Jaki jest stopień ochrony IP i gdzie można go montować? Czujnik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi >12,5 mm, ale nie jest wodoodporny. Przeznaczony do montażu wewnątrz pomieszczeń, w miejscach suchych i wolnych od wilgoci.
