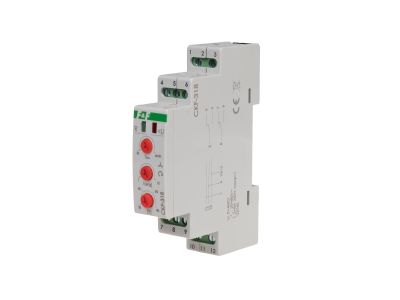

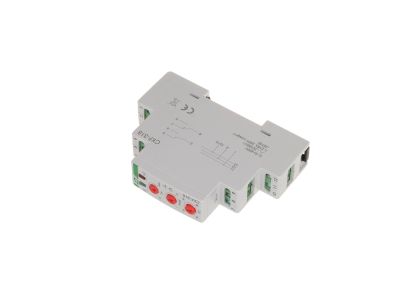

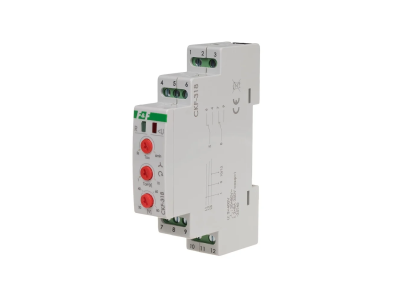

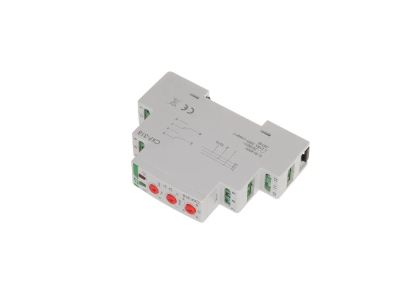

Czujnik mikroprocesorowy kolejności i zaniku faz, z regulowanym dolnym i górnym progiem napięciowym | CKF-318-TRMS F&F

Opis i Kluczowe Cechy

Czujnik mikroprocesorowy CKF-318-TRMS marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane do kompleksowej ochrony silników elektrycznych zasilanych z sieci trójfazowej 3×400 V. Kluczową cechą tego modelu jest brak konieczności podłączenia przewodu neutralnego, co czyni go idealnym rozwiązaniem w instalacjach przemysłowych, gdzie linia N nie jest dostępna. Urządzenie wykorzystuje technologię True RMS, co gwarantuje precyzyjny pomiar napięcia nawet w sieciach zniekształconych przez wyższe harmoniczne.

• Wszechstronna ochrona: Urządzenie monitoruje asymetrię napięciową, całkowity zanik fazy, symetryczny spadek napięć oraz poprawną kolejność faz.
• Regulowane parametry: Użytkownik ma możliwość precyzyjnego ustawienia asymetrii napięciowej w zakresie od 20 do 80 V oraz opóźnienia wyłączenia (1–10 s) i ponownego załączenia (2–360 s).
• Wysoka obciążalność: Wyposażenie w dwa niezależne przekaźniki o maksymalnym prądzie obciążenia 8 A każdy (konfiguracja 2×NO/NC) pozwala na bezpośrednie sterowanie obwodami sygnalizacyjnymi lub cewkami styczników.
• Szeroki zakres napięciowy: Czujnik reaguje na przekroczenie górnego progu (480 V) oraz dolnego progu (320 V), chroniąc izolację i uzwojenia silnika przed przegrzaniem lub przebiciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się separacją galwaniczną styków, co podnosi poziom bezpieczeństwa całej instalacji sterowniczej.

Zastosowanie

Czujnik CKF-318-TRMS znajduje szerokie zastosowanie w sektorze przemysłowym i budowlanym. Jest dedykowany do ochrony pomp, wentylatorów, sprężarek oraz innych maszyn wirujących napędzanych silnikami trójfazowymi. Dzięki pełnej kompatybilności z agregatami prądotwórczymi, urządzenie doskonale sprawdza się w systemach zasilania rezerwowego, gdzie stabilność parametrów sieci może ulegać wahaniom podczas przełączania źródeł energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość modułu wynosi zaledwie 18 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Zalecany moment dokręcania śrub wynosi 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +40°C.

FAQ

• Czy czujnik wymaga podłączenia przewodu N? Nie, model CKF-318-TRMS jest przystosowany do pracy w sieciach trójfazowych bez przewodu neutralnego.

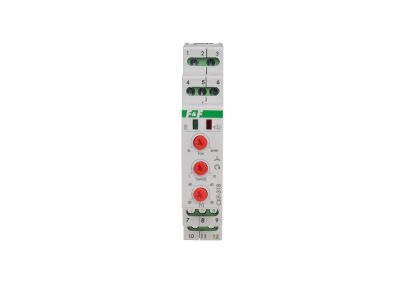

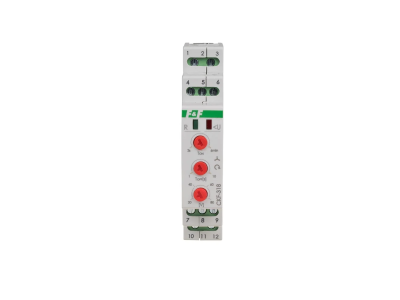

• Jak sygnalizowany jest stan pracy urządzenia? Kontrola zasilania oraz stanów alarmowych odbywa się za pomocą dwóch diod LED umieszczonych na froncie obudowy.
• Czy urządzenie chroni przed zmianą kolejności faz? Tak, czujnik natychmiastowo wykrywa zmianę kolejności faz, co zapobiega wirowaniu silnika w niepożądanym kierunku.
• Jaki jest pobór mocy urządzenia? Czujnik jest energooszczędny, a jego pobór mocy wynosi zaledwie 1,6 W.
