Czujnik kolejności i zaniku faz CKF-BR 1P 3×400/230V+N/10A montaż na szynie DIN | CKF-BR F&F

Opis i Kluczowe Cechy

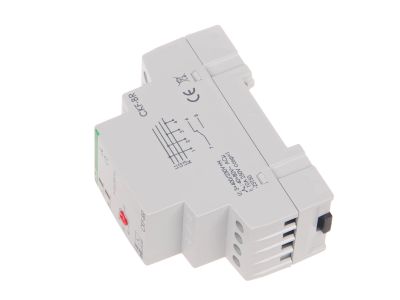

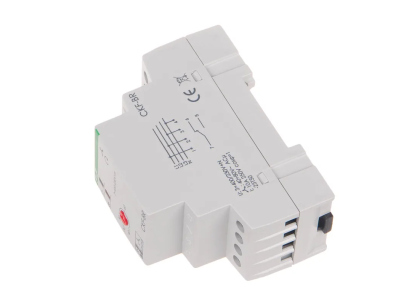

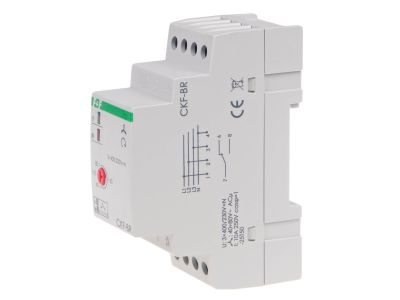

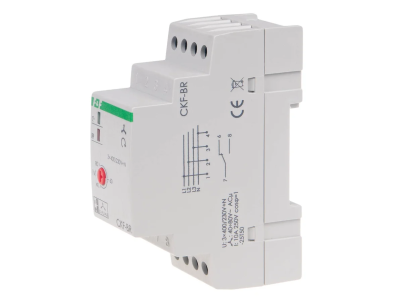

Czujnik kolejności i zaniku faz CKF-BR marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Urządzenie pełni kluczową rolę w systemach automatyki przemysłowej, monitorując parametry sieci w czasie rzeczywistym. Głównym zadaniem czujnika jest natychmiastowe odłączenie zasilania w przypadku wykrycia zaniku napięcia w co najmniej jednej fazie lub wystąpienia asymetrii napięciowej, która mogłaby doprowadzić do przegrzania i nieodwracalnego uszkodzenia uzwojeń silnika.

• Regulowany próg asymetrii: Możliwość nastawy progu zadziałania w zakresie od 40 do 80 V pozwala na precyzyjne dostosowanie czułości urządzenia do specyfiki lokalnej sieci energetycznej.
• Kontrola kolejności faz: Urządzenie zabezpiecza kierunek obrotów silnika, co jest krytyczne w przypadku maszyn, gdzie ruch w przeciwną stronę mógłby spowodować awarię mechaniczną.
• Wysoka obciążalność: Przekaźnikowy element wykonawczy o maksymalnym prądzie obciążenia 10 A pozwala na bezpośrednie sterowanie cewkami styczników.
• Sygnalizacja optyczna: Dwie diody LED informują operatora o stanie zasilania oraz ewentualnych nieprawidłowościach w sieci.
• Separacja styku: Zastosowanie styku przełącznego (1 × NO/NC) z pełną separacją galwaniczną zwiększa bezpieczeństwo i uniwersalność aplikacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury niskiego napięcia. Spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem przez montera.

Zastosowanie

Czujnik CKF-BR znajduje szerokie zastosowanie w sektorze B2B, szczególnie w zakładach produkcyjnych, warsztatach oraz obiektach infrastrukturalnych. Jest niezbędnym elementem układów sterowania pompami, wentylatorami, sprężarkami oraz wszelkimi maszynami napędzanymi silnikami trójfazowymi. Dzięki szerokiemu zakresowi temperatury pracy (od -25°C do 40°C), urządzenie sprawdza się w wymagających warunkach przemysłowych, zapewniając ciągłość procesów technologicznych poprzez eliminację ryzyka awarii napędów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Montaż mechaniczny: Urządzenie zajmuje szerokość 2 modułów (35 mm) i jest przystosowane do montażu na standardowej szynie DIN (TH-35).
• Podłączenie przewodów: Zaciski śrubowe pozwalają na przyłączenie przewodów o przekroju do 4,0 mm², co zapewnia trwałe i pewne połączenie elektryczne.
• Moment dokręcania: Należy zachować moment dokręcania śrub wynoszący 0,5 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku.

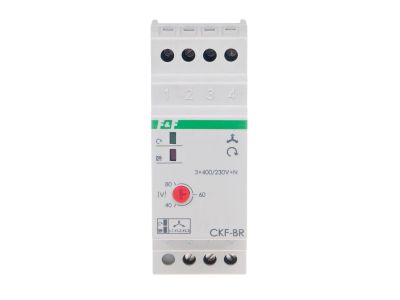

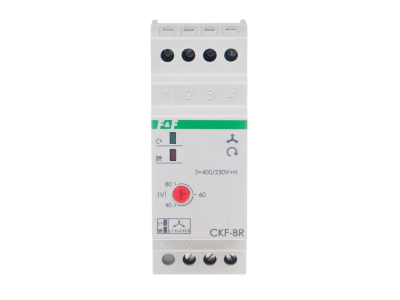

• Konfiguracja: Po podłączeniu należy ustawić żądany próg asymetrii za pomocą potencjometru na panelu czołowym. Opóźnienie wyłączenia wynoszące 4 sekundy zapobiega przypadkowym zadziałaniom przy krótkotrwałych wahaniach napięcia.

FAQ

1. Czy czujnik CKF-BR może współpracować z agregatami prądotwórczymi?
Zgodnie ze specyfikacją techniczną producenta, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

2. Co oznacza histereza napięciowa 5 V?
Histereza to różnica między napięciem zadziałania a napięciem powrotu. Zapobiega ona oscylacjom przekaźnika (tzw. drganiu styków) w sytuacji, gdy napięcie sieci oscyluje na granicy ustawionego progu asymetrii.

3. Jak interpretować wskazania diod LED?
Diody LED na obudowie służą do diagnostyki: informują o obecności zasilania oraz o wykryciu błędu kolejności faz lub zbyt dużej asymetrii napięciowej.
