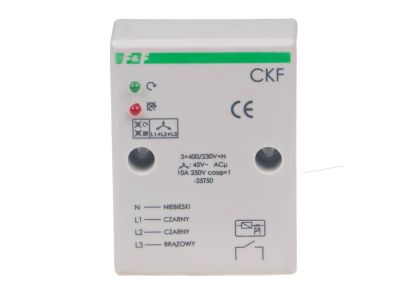

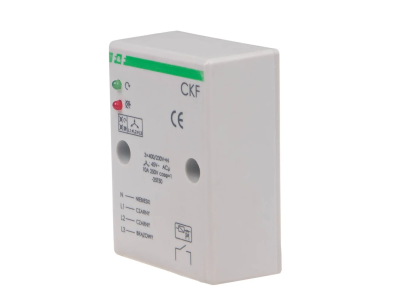

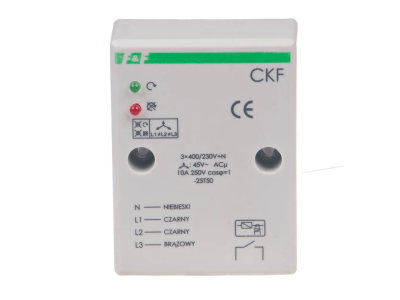

Czujnik kolejności i zaniku faz CKF 1Z 3×400/230V+N/10A montaż natablicowy | CKF F&F

Opis i Kluczowe Cechy

Czujnik kolejności i zaniku faz CKF 1Z to zaawansowane urządzenie zabezpieczające, zaprojektowane przez renomowanego producenta F&F z myślą o ochronie trójfazowych silników elektrycznych. Urządzenie monitoruje parametry sieci zasilającej 3×400V+N, reagując natychmiastowo na sytuacje zagrażające integralności uzwojeń silnika. Kluczową funkcją jest detekcja zaniku napięcia w co najmniej jednej fazie oraz wykrywanie asymetrii napięciowej przekraczającej stały próg zadziałania wynoszący 45 V. Dzięki zastosowaniu przekaźnika o maksymalnym prądzie obciążenia 10 A oraz konfiguracji styków 1 × NO (normalnie otwarty), czujnik może bezpośrednio sterować cewką stycznika odcinającego zasilanie w sytuacjach awaryjnych.

• Kontrola kolejności faz: Zabezpiecza przed niepożądaną zmianą kierunku obrotów silnika, co jest krytyczne w systemach napędowych i pompach.
• Ochrona przed asymetrią: Stały próg asymetrii 45 V oraz histereza 5 V zapobiegają przegrzaniu silnika przy nierównomiernym obciążeniu faz.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowych rozłączeń przy krótkotrwałych spadkach napięcia.
• Sygnalizacja optyczna: Dwie diody LED informują o stanie zasilania oraz ewentualnych błędach w sieci.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo użytkowania i trwałość układu sterowania.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i zabezpieczającej. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Produkt spełnia rygorystyczne normy kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia, co potwierdza jego niezawodność w wymagających aplikacjach przemysłowych.

Zastosowanie

Czujnik CKF 1Z znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym, wszędzie tam, gdzie pracują odbiorniki trójfazowe wrażliwe na jakość zasilania. Jest idealnym rozwiązaniem do ochrony:

• Silników indukcyjnych w maszynach produkcyjnych i obróbczych.
• Pomp głębinowych i hydroforów, gdzie zmiana kierunku obrotów może doprowadzić do awarii mechanicznej.
• Wentylatorów i systemów klimatyzacji przemysłowej.
• Przenośników taśmowych i wind towarowych.

Należy pamiętać, że model ten nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

Wskazówki Montażowe

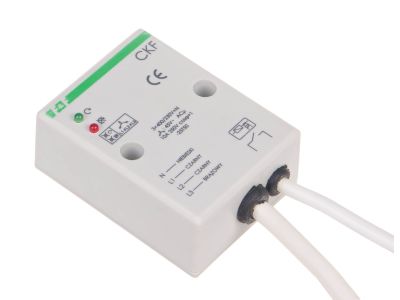

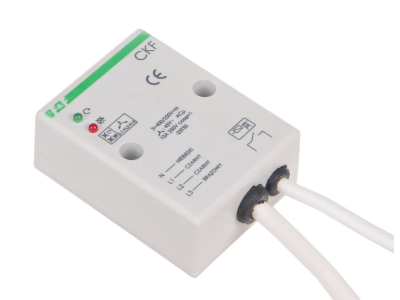

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Czujnik CKF 1Z jest przystosowany do montażu natynkowego (natablicowego) za pomocą wkrętów. Kompaktowe wymiary 51×67×26 mm pozwalają na łatwą instalację nawet w ograniczonej przestrzeni. Przyłącze wykonane jest za pomocą fabrycznych przewodów typu OMY o przekrojach 4×1 mm² (obwód pomiarowy) oraz 2×0,75 mm² (obwód styku), o długości 0,5 m. Podczas instalacji należy zwrócić szczególną uwagę na poprawne podłączenie przewodu neutralnego (N), który jest niezbędny do prawidłowego działania układu pomiarowego. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +40°C.

FAQ

• Czy czujnik CKF 1Z chroni przed spadkiem napięcia poniżej 150V? Urządzenie reaguje przede wszystkim na asymetrię napięciową (45V) oraz całkowity zanik fazy. Jeśli spadek napięcia na jednej z faz spowoduje asymetrię względem pozostałych powyżej progu 45V, czujnik rozłączy obwód.
• Czy mogę zamontować ten czujnik na szynie DIN? Ten konkretny model (CKF 1Z) jest przeznaczony do montażu natynkowego/natablicowego. Do montażu na szynie DIN TH-35 dedykowane są inne modele z serii CKF w obudowach modułowych.
• Co oznacza 4-sekundowe opóźnienie wyłączenia? Jest to czas, przez który asymetria lub zanik fazy muszą występować w sposób ciągły, aby przekaźnik zadziałał. Zapobiega to niepotrzebnym przestojom maszyn przy chwilowych wahaniach napięcia w sieci.
