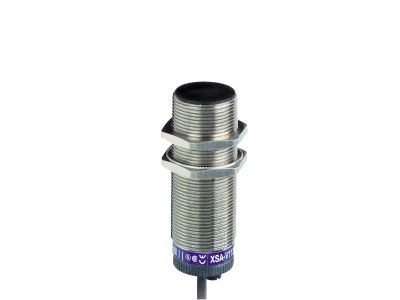

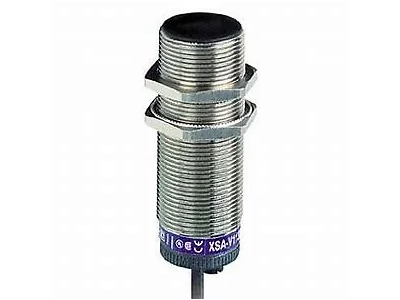

Czujnik indukcyjny XSAV M30 Sn 10mm 120 3000c/mn 12-48VDC kabel 2m, XSAV M30 | XSAV12373 Telemecanique Sensors

Opis i Kluczowe Cechy

Czujnik indukcyjny XSAV12373 z serii XSAV od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie detekcyjne zamknięte w solidnej obudowie o gwincie metrycznym M30. Urządzenie charakteryzuje się nominalnym zasięgiem działania wynoszącym 10 mm, co pozwala na bezdotykowe i bezawaryjne wykrywanie elementów metalowych w trudnych warunkach przemysłowych. Kluczową funkcjonalnością tego modelu jest zintegrowany system monitorowania prędkości obrotowej, pracujący w szerokim zakresie od 120 do 3000 cykli na minutę (c/mn). Dzięki temu czujnik nie tylko wykrywa obecność obiektu, ale również aktywnie nadzoruje dynamikę ruchu maszyn.

• Zasilanie DC: Szeroki zakres napięcia roboczego od 12V do 48V DC zapewnia elastyczność w projektowaniu układów sterowania.
• Przyłącze kablowe: Fabrycznie zintegrowany przewód o długości 2 metrów gwarantuje szczelność połączenia i ułatwia montaż bez konieczności stosowania dodatkowych konektorów.
• Wysoka częstotliwość: Możliwość pracy przy wysokich prędkościach obrotowych sprawia, że jest to idealne rozwiązanie do monitorowania wałów i kół zębatych.
• Trwałość: Brak części ruchomych eliminuje zużycie mechaniczne, co znacząco wydłuża czas bezawaryjnej eksploatacji (MTTF).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej i czujników zbliżeniowych. Spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy innych urządzeń elektronicznych w szafie sterowniczej. Wysoki stopień ochrony IP gwarantuje odporność na wnikanie pyłów oraz cieczy, co jest kluczowe w środowiskach o dużym zapyleniu lub wilgotności.

Zastosowanie

Czujnik XSAV M30 znajduje szerokie zastosowanie w automatyce przemysłowej jako element systemów bezpieczeństwa i kontroli procesów. Jest niezastąpiony w:

• Monitorowaniu prędkości: Wykrywanie poślizgu pasów transmisyjnych, zerwania łańcuchów lub zablokowania wałów napędowych.
• Układach pozycjonowania: Pełnienie roli precyzyjnego wyłącznika krańcowego w ciężkich maszynach budowlanych i transportowych.
• Detekcji suportów: Kontrola położenia elementów ruchomych w obrabiarkach CNC i prasach.
• Bazowaniu maszyn: Wyznaczanie punktu zerowego dla układów napędowych.

Wskazówki Montażowe

Podczas instalacji czujnika XSAV M30 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Moment dokręcania: Należy zachować odpowiednią siłę dokręcania nakrętek montażowych, aby nie uszkodzić gwintowanej obudowy M30.
• Współczynnik redukcji: Należy pamiętać, że zasięg znamionowy 10 mm dotyczy stali. W przypadku wykrywania elementów z aluminium lub miedzi, zasięg roboczy ulegnie skróceniu zgodnie ze współczynnikami korekcyjnymi materiału.
• Prowadzenie kabla: Przewód o długości 2m powinien być prowadzony w korytach kablowych z zachowaniem odpowiedniego promienia gięcia, aby uniknąć uszkodzeń mechanicznych izolacji.
• Strefa wolna od metalu: W celu uniknięcia fałszywych odczytów, należy zachować zalecane przez producenta odstępy od innych elementów metalowych znajdujących się w otoczeniu czoła czujnika.

FAQ

1. Czy czujnik może pracować z napięciem 24V DC?
Tak, zakres napięcia zasilania wynosi od 12V do 48V DC, więc standardowe napięcie przemysłowe 24V jest w pełni obsługiwane.

2. Jaki jest zasięg czujnika dla elementów miedzianych?
Zasięg znamionowy 10 mm dotyczy stali. Dla miedzi i aluminium zasięg będzie mniejszy – dokładne wartości redukcji znajdują się w karcie katalogowej urządzenia.

3. Czy urządzenie wymaga dodatkowego modułu do pomiaru prędkości?
Nie, czujnik XSAV posiada wbudowaną funkcję monitorowania prędkości obrotowej w zakresie 120-3000 c/mn, co pozwala na bezpośrednią kontrolę bez zewnętrznych przetworników.
