Czujnik indukcyjny XS5 M8 L33mm mosiądz Sn 1,5mm 12-24VDC przewód 2m | XS508B1PAL2 Telemecanique Sensors

Opis i Kluczowe Cechy

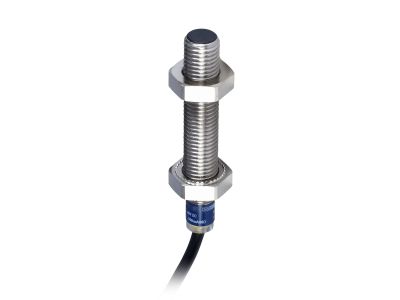

Czujnik indukcyjny XS508B1PAL2 z renomowanej serii OsiSense XS od Telemecanique Sensors to profesjonalne rozwiązanie przeznaczone do precyzyjnej detekcji obiektów metalowych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się cylindryczną, gwintowaną obudową o rozmiarze M8 i długości całkowitej wynoszącej 33 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni roboczej. Wykonanie korpusu z wysokiej jakości mosiądzu zapewnia wysoką odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych.

• Zasięg działania (Sn): Nominalna strefa działania wynosi 1,5 mm, co gwarantuje precyzyjne przełączanie przy zachowaniu stabilności sygnału.
• Konfiguracja wyjścia: Wyjście typu PNP z funkcją styku 1NO (normalnie otwarty) umożliwia łatwą integrację z większością sterowników PLC.
• Zasilanie DC: Szeroki zakres napięcia zasilania od 12V do 24V DC pozwala na elastyczne dopasowanie do standardowych magistral zasilających.
• Konstrukcja 3-przewodowa: Standardowe okablowanie ułatwia szybką instalację i diagnostykę układu.
• Zintegrowany przewód: Fabrycznie zamontowany kabel o długości 2 metrów eliminuje potrzebę stosowania dodatkowych konektorów, zwiększając szczelność połączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa i ciągłości procesów produkcyjnych. Czujnik spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty dopuszczające go do użytku w instalacjach przemysłowych na całym świecie. Metalowa obudowa zapewnia odpowiedni stopień ochrony, chroniąc wewnętrzne układy elektroniczne przed pyłem i wilgocią.

Zastosowanie

Dzięki uniwersalnej charakterystyce serii OsiSense XS, czujnik XS508B1PAL2 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka montażowa: Kontrola obecności małych elementów metalowych na liniach produkcyjnych.
• Budowa maszyn: Monitorowanie pozycji krańcowych ruchomych części maszyn w kompaktowych mechanizmach.
• Przemysł opakowaniowy: Zliczanie detali oraz weryfikacja poprawności zamknięcia opakowań metalowych.
• Systemy transportowe: Wykrywanie obecności palet lub wózków transportowych w systemach intralogistycznych.

Wskazówki Montażowe

Podczas instalacji czujnika XS5 M8 należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy zachować odpowiedni moment siły podczas montażu w otworze gwintowanym, aby nie uszkodzić mosiężnego korpusu (zalecane użycie klucza dynamometrycznego).
• Pozycjonowanie: Czoło czujnika powinno być ustawione prostopadle do wykrywanego obiektu, zachowując dystans roboczy nieprzekraczający 1,5 mm.
• Prowadzenie kabla: Przewód o długości 2 m powinien być prowadzony w sposób zapobiegający nadmiernym naprężeniom mechanicznym oraz z dala od źródeł silnych zakłóceń elektromagnetycznych.
• Podłączenie elektryczne: Przed podłączeniem należy upewnić się, że polaryzacja zasilania 12-24V DC jest zgodna ze schematem (brązowy: +, niebieski: -, czarny: wyjście sygnałowe).

FAQ

• Czy czujnik może pracować z napięciem 230V AC? Nie, model XS508B1PAL2 jest przeznaczony wyłącznie do pracy z napięciem stałym DC w zakresie 12-24V.
• Jaki jest materiał obudowy czujnika? Korpus wykonany jest z metalu (mosiądz), co zapewnia mu wysoką sztywność i odporność na uszkodzenia.
• Czy czujnik posiada sygnalizację LED? Standardowe modele serii XS5 są wyposażone w diodę LED ułatwiającą diagnostykę stanu wyjścia, co znacząco przyspiesza uruchomienie instalacji.
• Jaki jest typ montażu? Jest to wersja stacjonarna, cylindryczna M8, przeznaczona do wkręcenia w przygotowany otwór montażowy lub uchwyt.
