Czujnik indukcyjny XS1 M8 L33mm mosiądz Sn 2mm 12-24VDC kabel 2m, XS1 M8 | XS108B3PAL2 Telemecanique Sensors

Opis i Kluczowe Cechy

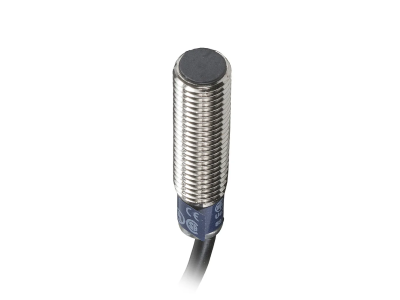

Czujnik indukcyjny XS108B3PAL2 z serii OsiSense XS od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie dedykowane do precyzyjnej detekcji obiektów metalowych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową, cylindryczną obudową o gwincie M8 i całkowitej długości 33 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni roboczej. Wykonanie korpusu z wysokiej jakości mosiądzu zapewnia wysoką odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych.

• Zasięg działania (Sn): Nominalna strefa robocza wynosi 2 mm, co gwarantuje precyzyjne przełączanie sygnału przy wykrywaniu elementów metalowych.
• Konfiguracja wyjścia: Wyjście typu PNP z funkcją styku normalnie otwartego (1NO) umożliwia łatwą integrację z większością sterowników PLC.
• Zasilanie: Szeroki zakres napięcia zasilania od 12V do 24V DC zapewnia elastyczność w projektowaniu układów sterowania.
• Stopień ochrony: Podwójna certyfikacja IP65 oraz IP67 zgodnie z normą IEC 60529 potwierdza pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
• Przyłącze: Fabrycznie zintegrowany 3-przewodowy kabel o długości 2 metrów eliminuje konieczność stosowania dodatkowych złączy, redukując koszty instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC 60529 w zakresie stopni ochrony obudowy (IP65/IP67), co czyni go odpornym na trudne warunki środowiskowe, takie jak wilgoć czy zapylenie. Jako element serii OsiSense XS, czujnik przechodzi rygorystyczną kontrolę jakości Telemecanique Sensors, co gwarantuje powtarzalność parametrów elektrycznych i mechaniczną stabilność pracy w długofalowym cyklu życia maszyny.

Zastosowanie

Czujnik indukcyjny XS1 M8 znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych oraz maszynach OEM. Jest idealnym rozwiązaniem do:

• Monitorowania pozycji krańcowych ruchomych elementów maszyn.
• Zliczania detali metalowych na transporterach i liniach montażowych.
• Weryfikacji obecności narzędzi w gniazdach obróbczych.
• Systemów pozycjonowania w robotyce i manipulatorach, gdzie wymagana jest wysoka precyzja przy zachowaniu małych gabarytów czujnika.

Wskazówki Montażowe

Podczas instalacji czujnika XS108B3PAL2 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Czujnik należy zamontować w otworze M8, dbając o to, aby czoło czujnika nie było narażone na uderzenia mechaniczne przez wykrywane obiekty.
• Moment dokręcania: Należy stosować zalecany moment dokręcania nakrętek montażowych, aby uniknąć odkształcenia mosiężnej obudowy.
• Okablowanie: 3-przewodowy kabel należy prowadzić z dala od przewodów wysokoprądowych i falowników, aby zminimalizować ryzyko zakłóceń elektromagnetycznych. Kolorystyka żył jest zgodna ze standardami przemysłowymi dla wyjść DC.
• Strefa wolna od metalu: Należy zachować odpowiednie odstępy od sąsiednich elementów metalowych, aby uniknąć fałszywych wzbudzeń czujnika.

FAQ

• Czy czujnik może pracować w środowisku wilgotnym? Tak, dzięki stopniowi ochrony IP67 czujnik jest w pełni zabezpieczony przed wnikaniem wody, co pozwala na pracę w miejscach narażonych na zachlapania.
• Jaki jest typ wyjścia tego modelu? Jest to czujnik z wyjściem dyskretnym typu PNP (polaryzacja dodatnia) ze stykiem zwiernym (NO).
• Czy kabel można przedłużyć? Tak, kabel o długości 2 metrów można przedłużyć, stosując odpowiednie puszki łączeniowe lub złącza, dbając o zachowanie ciągłości ekranowania i szczelności połączenia.
• Z jakimi materiałami współpracuje czujnik? Jako czujnik indukcyjny, reaguje on wyłącznie na obiekty wykonane z metalu (stal, aluminium, miedź), przy czym zasięg 2 mm odnosi się do stali standardowej.
