Czujnik indukcyjny XS1 M18 L72mm mosiądz Sn 5mm 12-24VDC M12 | XS1M18KP340D Telemecanique Sensors

Opis i Kluczowe Cechy

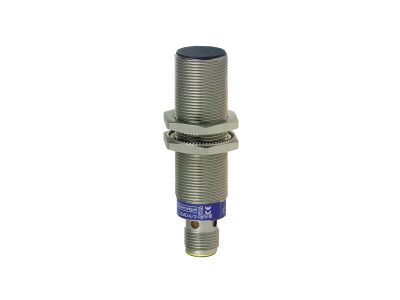

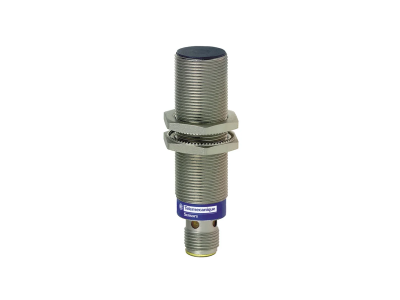

Czujnik indukcyjny XS1M18KP340D z prestiżowej serii OsiSense XS od Telemecanique Sensors to zaawansowane rozwiązanie w dziedzinie automatyki przemysłowej, zaprojektowane z myślą o bezkontaktowej detekcji obiektów metalowych. Urządzenie charakteryzuje się cylindryczną obudową o gwincie M18 i całkowitej długości 72 mm, wykonaną z wysokiej jakości mosiądzu, co zapewnia doskonałą odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych. Nominalna strefa działania (Sn) wynosi 5 mm, co pozwala na precyzyjne wykrywanie elementów bez ryzyka kolizji.

• Wszechstronność wyjść: Urządzenie posiada konfigurowalne wyjście dyskretne PNP oraz NPN z funkcją 1NO/1NC, co znacząco redukuje koszty magazynowe i ułatwia integrację z różnymi systemami sterowania PLC.
• Zasilanie DC: Szeroki zakres napięcia zasilania od 12 do 24 V DC umożliwia stabilną pracę w standardowych instalacjach przemysłowych.
• Solidna konstrukcja: Metalowy korpus stacjonarny gwarantuje stabilność parametrów pracy nawet przy wibracjach maszynowych.
• Szybkie połączenie: Zastosowanie złącza M12 (4-pinowe) pozwala na błyskawiczną wymianę czujnika i minimalizację przestojów serwisowych.

Zgodność z Normami

Czujnik XS1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Spełnia on wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC), co zapobiega zakłóceniom pracy innych urządzeń elektronicznych w szafie sterowniczej. Produkt posiada certyfikację CE oraz spełnia standardy bezpieczeństwa dla przemysłowych czujników zbliżeniowych, co jest kluczowe przy projektowaniu systemów zgodnych z wymogami BHP i audytami technicznymi.

Zastosowanie

Dzięki swojej uniwersalnej charakterystyce, czujnik XS1 M18 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem do systemów transportu bliskiego, gdzie monitoruje obecność palet lub detali na liniach produkcyjnych. W przemyśle maszynowym służy do pozycjonowania elementów ruchomych, zliczania obrotów kół zębatych oraz jako czujnik krańcowy w obrabiarkach CNC. Dzięki 4-przewodowej metodzie okablowania i obsłudze obu typów logiki (PNP/NPN), inżynierowie utrzymania ruchu mogą go stosować jako uniwersalny zamiennik w parkach maszynowych o zróżnicowanej architekturze sterowania.

Wskazówki Montażowe

Podczas instalacji czujnika XS1M18KP340D należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy zachować odpowiedni moment siły podczas montażu w otworze technologicznym, aby nie uszkodzić gwintu mosiężnej obudowy.
• Pozycjonowanie: Czoło czujnika powinno być skierowane prostopadle do wykrywanego obiektu. Należy uwzględnić współczynnik redukcji dla metali innych niż stal (np. aluminium czy miedź), jeśli zachodzi taka potrzeba.
• Okablowanie: 4-przewodowa struktura wymaga poprawnego podłączenia zgodnie ze schematem (brązowy: +, niebieski: -, czarny/biały: sygnały wyjściowe), co zapewnia pełną funkcjonalność styków NO i NC.
• Środowisko: Mimo metalowej obudowy, należy unikać bezpośredniego narażenia na silne pola magnetyczne, które mogłyby wpłynąć na precyzję pomiaru indukcyjnego.

FAQ

1. Czy czujnik może pracować z napięciem 230V AC?
Nie, model ten jest przeznaczony wyłącznie do obwodów prądu stałego (DC) w zakresie 12-24V. Podłączenie wyższego napięcia spowoduje trwałe uszkodzenie elektroniki.

2. Co oznacza funkcja 1NO/1NC w tym modelu?
Oznacza to, że czujnik posiada dwa wyjścia: jedno normalnie otwarte (NO) i jedno normalnie zamknięte (NC), co pozwala na jednoczesne przesyłanie sygnału o wykryciu obiektu oraz sygnału o jego braku do sterownika.

3. Czy złącze M12 jest w zestawie z kablem?
Produkt posiada zintegrowane gniazdo M12. Przewód przyłączeniowy z wtykiem M12 należy dokupić osobno, dobierając odpowiednią długość i materiał izolacji do warunków pracy.
