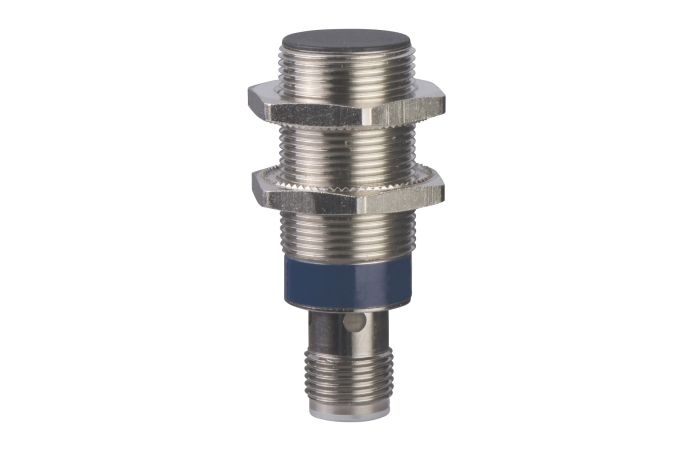

Czujnik indukcyjny XS1 M18 L50mm mosiądz Sn 8mm 12-24VDC M12 | XS118B3PAM12 Telemecanique Sensors

Opis i Kluczowe Cechy

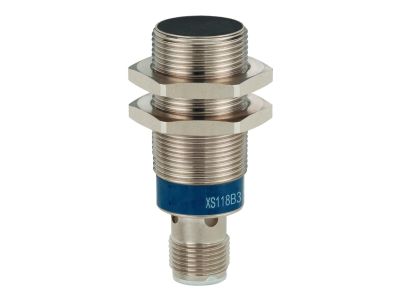

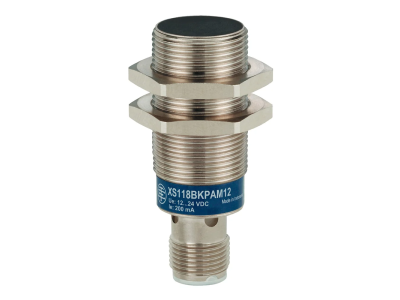

Czujnik indukcyjny XS118B3PAM12 z serii OsiSense XS od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie w dziedzinie automatyki przemysłowej. Urządzenie charakteryzuje się cylindryczną obudową o średnicy M18 oraz kompaktową długością wynoszącą 50 mm, co ułatwia montaż w miejscach o ograniczonej przestrzeni. Wykonanie korpusu z wysokiej jakości mosiądzu niklowanego zapewnia doskonałą odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych.

• Zasięg działania (Sn): Nominalna strefa działania wynosi 8 mm, co pozwala na precyzyjne wykrywanie obiektów metalowych bez bezpośredniego kontaktu fizycznego.
• Konfiguracja wyjścia: Czujnik posiada wyjście typu PNP z funkcją styku normalnie otwartego (1NO), co jest standardem w nowoczesnych systemach sterowania PLC.
• Zasilanie: Szeroki zakres napięcia zasilania od 12V do 24V DC umożliwia integrację z większością przemysłowych układów sterowania prądem stałym.
• Przyłącze: Zastosowanie znormalizowanego konektora M12 (4-pin) znacząco skraca czas instalacji oraz ułatwia serwisowanie urządzenia poprzez szybką wymianę przewodu.
• Stopień ochrony: Podwójna certyfikacja IP65 oraz IP67 gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody i krótkotrwałe zanurzenie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Czujnik spełnia wymagania normy IEC 60529 w zakresie stopni ochrony zapewnianej przez obudowy (IP65/IP67). Dzięki przynależności do serii uniwersalnej OsiSense XS, urządzenie jest kompatybilne z globalnymi standardami stosowanymi w budowie maszyn i linii produkcyjnych, co ułatwia proces certyfikacji gotowych maszyn (CE).

Zastosowanie

Czujnik XS118B3PAM12 jest dedykowany do pracy w wymagających aplikacjach przemysłowych oraz w sektorze wyposażenia mobilnego. Jego uniwersalna charakterystyka sprawia, że idealnie nadaje się do:

• Systemów transportu bliskiego i przenośników do detekcji obecności detali.
• Maszyn budowlanych i rolniczych, gdzie wymagana jest wysoka odporność na wibracje i warunki atmosferyczne.
• Linii montażowych w przemyśle motoryzacyjnym do pozycjonowania elementów metalowych.
• Kontroli krańcowej ruchomych części maszyn w układach automatyki dyskretnej.

Wskazówki Montażowe

Podczas instalacji czujnika indukcyjnego M18 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Moment dokręcania: Należy stosować odpowiedni moment siły podczas dokręcania nakrętek mocujących, aby nie uszkodzić mosiężnego korpusu (zalecane wartości zgodne z dokumentacją techniczną producenta).
• Pozycjonowanie: Ze względu na czoło wbudowane (flush), czujnik może być montowany równo z powierzchnią montażową, co chroni go przed uszkodzeniami mechanicznymi.
• Okablowanie: Urządzenie wykorzystuje system 3-przewodowy. Należy upewnić się, że polaryzacja zasilania oraz podłączenie obciążenia do wyjścia PNP są zgodne ze schematem na obudowie.
• Konektor M12: Przed uruchomieniem należy sprawdzić poprawność dokręcenia wtyku M12, aby zapewnić deklarowaną szczelność IP67.

FAQ

1. Czy czujnik może wykrywać materiały inne niż metal?
Nie, czujniki indukcyjne serii XS1 reagują wyłącznie na obiekty metalowe (przewodzące prąd). Do detekcji tworzyw sztucznych lub cieczy należy zastosować czujniki pojemnościowe.

2. Jaki jest typ wyjścia w tym modelu?
Model ten posiada wyjście typu PNP, co oznacza, że po wykryciu obiektu na wyjściu pojawia się potencjał dodatni (V+).

3. Czy urządzenie jest odporne na oleje i chłodziwa?
Tak, metalowa obudowa oraz wysoki stopień ochrony IP67 sprawiają, że czujnik jest odporny na większość typowych substancji stosowanych w przemyśle maszynowym, jednak zawsze zaleca się weryfikację z tabelą odporności chemicznej producenta.
