Czujnik indukcyjny REC 40x40x117 12 48V | XS8C4A4PCG13 Telemecanique Sensors

Opis i Kluczowe Cechy

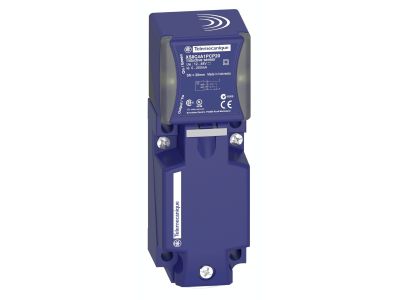

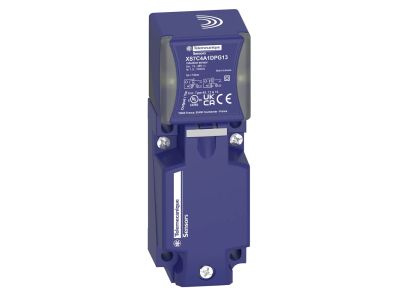

Czujnik indukcyjny Telemecanique Sensors z serii OsiSense XS, o numerze katalogowym XS8C4A4PCG13, to zaawansowane rozwiązanie detekcyjne zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się solidną, prostopadłościenną obudową o wymiarach 40x40x117 mm wykonaną z wysokiej jakości tworzywa sztucznego, co zapewnia doskonałą odporność na korozję oraz działanie czynników chemicznych. Jako czujnik zbliżeniowy typu dyskretnego, umożliwia on bezkontaktowe wykrywanie obiektów metalowych, co eliminuje zużycie mechaniczne i znacząco wydłuża żywotność układu automatyki.

• Konfiguracja wyjść: Urządzenie wyposażone jest w dwa niezależne styki: jeden zwierny (1NO) oraz jeden rozwierny (1NC), co pozwala na elastyczną integrację z systemami sterowania PLC.
• Szeroki zakres zasilania: Możliwość pracy w zakresie napięcia od 12 V do 48 V DC sprawia, że czujnik jest kompatybilny zarówno ze standardowymi instalacjami 24V, jak i systemami zasilania akumulatorowego w maszynach mobilnych.
• System przyłączeniowy: Zastosowanie zacisków śrubowych gwarantuje pewne i trwałe połączenie elektryczne, odporne na wstrząsy i wibracje, co jest kluczowe w aplikacjach przemysłowych.
• Wytrzymałość środowiskowa: Potrójna certyfikacja stopnia ochrony (IP65, IP67 oraz IP69K) oznacza, że czujnik jest całkowicie pyłoszczelny, odporny na długotrwałe zanurzenie w wodzie oraz wytrzymuje mycie wysokociśnieniowe gorącą wodą.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność pracy. Zgodność z normą IEC 60529 potwierdza wysoką szczelność obudowy w klasach IP65 i IP67. Szczególną uwagę warto zwrócić na zgodność z normą DIN 40050, która definiuje stopień ochrony IP69K – jest to standard wymagany w przemyśle spożywczym oraz w ciężkim sprzęcie mobilnym, gdzie urządzenia są narażone na ekstremalne warunki czyszczenia i eksploatacji.

Zastosowanie

Dzięki swojej uniwersalnej charakterystyce i wyjątkowej odporności, czujnik XS8C4A4PCG13 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Wyposażenie mobilne: Idealny do montażu w pojazdach budowlanych, rolniczych oraz transportowych, gdzie występują zmienne warunki atmosferyczne i silne wibracje.
• Przemysł spożywczy i chemiczny: Dzięki obudowie z tworzywa sztucznego i klasie IP69K, czujnik może pracować w strefach wymagających częstej dezynfekcji i mycia pod ciśnieniem.
• Linie produkcyjne i montażowe: Wykorzystywany do pozycjonowania elementów maszyn, detekcji obecności detali oraz w układach krańcowych.
• Systemy transportu bliskiego: Monitorowanie położenia wózków, wind oraz przenośników taśmowych.

Wskazówki Montażowe

Podczas instalacji czujnika XS8C4A4PCG13 należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić jego bezawaryjną pracę:

• Okablowanie: Urządzenie wymaga podłączenia 4-przewodowego. Należy upewnić się, że przewody są odpowiednio odizolowane i pewnie osadzone w zaciskach śrubowych.
• Moment dokręcania: Podczas montażu przewodów w zaciskach śrubowych należy zachować odpowiedni moment dokręcania, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.
• Pozycjonowanie: Jako czujnik stacjonarny, powinien być zamontowany na sztywnym wsporniku, który zminimalizuje ryzyko przesunięcia czoła czujnika względem wykrywanego obiektu.
• Środowisko pracy: Mimo wysokiej odporności IP69K, należy unikać bezpośredniego narażenia czoła czujnika na uderzenia mechaniczne twardymi przedmiotami.

FAQ

1. Czy czujnik XS8C4A4PCG13 może pracować w instalacjach 24V DC?
Tak, zakres napięcia zasilania wynosi od 12 V do 48 V DC, co czyni go idealnym do standardowych systemów 24V stosowanych w automatyce przemysłowej.

2. Co oznacza stopień ochrony IP69K w tym modelu?
Oznacza to, że czujnik jest odporny na strumień wody pod wysokim ciśnieniem (do 100 bar) o temperaturze do 80°C, co pozwala na jego stosowanie w miejscach o najwyższych rygorach higienicznych.

3. Czy czujnik posiada wyjście analogowe?
Nie, ten model posiada wyjście typu dyskretnego z konfiguracją styków 1NO+1NC, co oznacza, że działa w trybie włącz/wyłącz.

4. Z jakiego materiału wykonana jest obudowa?
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego (plastiku), co zapewnia lekkość konstrukcji i odporność na korozję w wilgotnym środowisku.
