Czujnik indukcyjny M30 z wyjściem PNP 1NO, 12..24V DC, konektor M12 | XS130B3PAM12 Telemecanique Sensors

Opis i Kluczowe Cechy

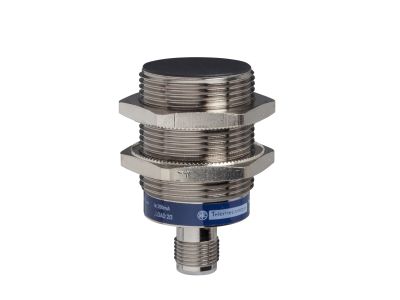

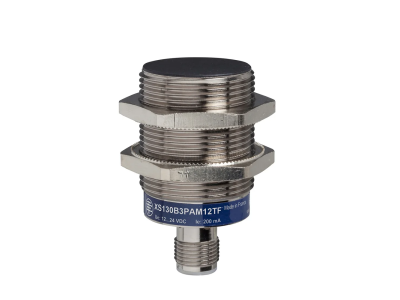

Czujnik indukcyjny XS130B3PAM12 z serii OsiSense XS to zaawansowane rozwiązanie detekcyjne od renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się cylindryczną konstrukcją o średnicy gwintu M30 i całkowitej długości 55 mm, co zapewnia łatwą integrację w standardowych gniazdach montażowych. Wykonanie z wysokiej jakości metalu gwarantuje odporność na uszkodzenia mechaniczne oraz stabilność pracy w wymagających środowiskach przemysłowych. Czujnik pracuje w szerokim zakresie napięcia zasilania od 12 do 24 V DC, co czyni go kompatybilnym z większością systemów sterowania PLC. Wyjście typu PNP z konfiguracją styku 1NO (normalnie otwarty) pozwala na bezpośrednie sterowanie odbiornikami lub przekazywanie sygnału do jednostek nadrzędnych. Zastosowanie złącza standardu M12 znacząco skraca czas instalacji i ułatwia ewentualną wymianę komponentu bez konieczności ingerencji w okablowanie strukturalne.

• Konstrukcja: Wytrzymały metalowy korpus stacjonarny o rozmiarze M30 i długości 55 mm.
• Sygnał wyjściowy: Dyskretny sygnał PNP 1NO zapewniający precyzyjną detekcję obiektów metalowych bez kontaktu fizycznego.
• Stopień ochrony: Podwójna certyfikacja IP65 oraz IP67 zgodnie z IEC 60529 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody i krótkotrwałe zanurzenie.
• Technologia: 3-przewodowa metoda okablowania optymalizująca stabilność przesyłu sygnału w obwodach prądu stałego (DC).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Kluczowym parametrem jest pełna zgodność z normą IEC 60529, która definiuje stopnie ochrony zapewniane przez obudowy urządzeń elektrycznych. Dzięki spełnieniu wymogów dla klas IP65 i IP67, czujnik XS130B3PAM12 może być bezpiecznie stosowany w miejscach narażonych na silne strumienie wody oraz wysokie zapylenie, co jest krytyczne w sektorze wyposażenia mobilnego oraz w ciężkich aplikacjach przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności środowiskowej, czujnik indukcyjny OsiSense XS znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Wyposażenie mobilne: Maszyny budowlane, rolnicze oraz pojazdy transportowe, gdzie wymagana jest odporność na wibracje i zmienne warunki atmosferyczne.
• Linie produkcyjne: Detekcja obecności elementów metalowych, pozycjonowanie części maszyn oraz zliczanie detali na taśmociągach.
• Systemy transportu wewnętrznego: Monitorowanie położenia wózków, wind oraz automatycznych systemów składowania.
• Automatyka budynkowa i przemysłowa: Kontrola krańcowa bram, rygli oraz innych elementów ruchomych wymagających bezdotykowej kontroli położenia.

Wskazówki Montażowe

Podczas instalacji czujnika XS130B3PAM12 należy zwrócić uwagę na następujące aspekty techniczne, aby zapewnić długowieczność urządzenia:

• Montaż mechaniczny: Czujnik należy zamontować w otworze o średnicy 30 mm. Zaleca się użycie dołączonych nakrętek kontrujących, aby zapewnić stabilność i uniknąć poluzowania pod wpływem drgań maszynowych.
• Podłączenie elektryczne: Wykorzystanie konektora M12 wymaga zastosowania odpowiedniego przewodu z gniazdem M12. Należy upewnić się, że polaryzacja zasilania 12-24V DC jest zgodna ze schematem (standardowo: brązowy dla potencjału dodatniego, niebieski dla ujemnego, czarny dla wyjścia sygnałowego).
• Pozycjonowanie: Jako czujnik zbliżeniowy, urządzenie reaguje na zbliżenie metalu. Należy zachować odpowiedni dystans roboczy i unikać montażu w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych, które mogłyby zakłócić sygnał dyskretny.

FAQ

• Czy czujnik XS130B3PAM12 może pracować w zanurzeniu? Tak, dzięki klasie ochrony IP67 czujnik jest odporny na krótkotrwałe zanurzenie w wodzie, co pozwala na jego pracę w bardzo wilgotnych warunkach.
• Jaki jest typ wyjścia tego czujnika? Jest to czujnik z wyjściem typu PNP w konfiguracji 1NO (Normally Open), co oznacza, że styk zamyka się w momencie wykrycia obiektu metalowego.
• Czy urządzenie jest odporne na uszkodzenia mechaniczne? Tak, metalowa obudowa cylindryczna M30 zapewnia wysoką odporność na uderzenia i trudne warunki eksploatacji typowe dla wyposażenia mobilnego.
