Czujnik indukcyjny M30, 3-przewodowy, 10-30VDC wyj PNP NO, zakres detekcji 15mm, BI15-M30-AP6X-H1141 | 46185 Turck

Opis i Kluczowe Cechy

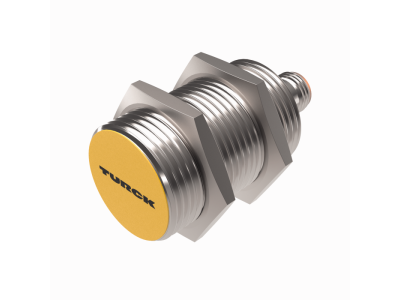

Czujnik indukcyjny BI15-M30-AP6X-H1141 renomowanej marki TURCK to zaawansowane urządzenie detekcyjne zaprojektowane do pracy w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się cylindryczną obudową o gwincie M30 x 1,5, wykonaną z wysokiej jakości mosiądzu chromowanego, co zapewnia doskonałą odporność mechaniczną oraz ochronę przed korozją. Znamionowy zakres detekcji wynosi 15 mm, co pozwala na bezdotykowe wykrywanie obiektów metalowych z dużą precyzją, eliminując ryzyko zużycia mechanicznego czujnika.

• Konfiguracja wyjścia: Wyjście typu PNP w trybie normalnie otwartym (NO) umożliwia łatwą integrację z większością sterowników PLC stosowanych w automatyce.
• Napięcie zasilania: Szeroki zakres napięcia roboczego od 10 do 30 VDC gwarantuje stabilną pracę nawet przy wahaniach w sieci zasilającej prądu stałego.
• Sygnalizacja LED: Wbudowana dioda LED o wysokiej jasności pozwala na natychmiastową weryfikację stanu przełączenia, co znacząco ułatwia diagnostykę i uruchomienie układu.

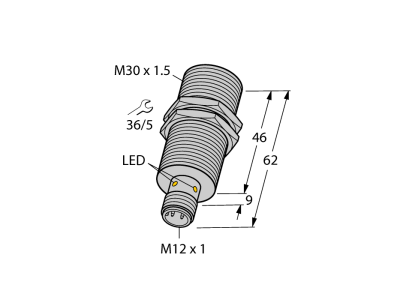

• Złącze M12: Zastosowanie standardowego złącza męskiego M12 x 1 (4-stykowe) zapewnia szybkie i pewne połączenie elektryczne oraz ułatwia wymianę serwisową urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Czujnik BI15-M30-AP6X-H1141 spełnia wymagania stopnia ochrony IP67, co oznacza całkowitą pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu urządzenie może pracować w miejscach narażonych na działanie chłodziw, olejów czy wilgoci. Zgodność z dyrektywami CE potwierdza dopuszczenie do obrotu na rynku europejskim i gwarantuje wysoką jakość wykonania komponentu.

Zastosowanie

Czujnik indukcyjny TURCK znajduje szerokie zastosowanie w systemach automatyki transportowej, liniach montażowych oraz budowie maszyn. Jest idealnym rozwiązaniem do monitorowania pozycji elementów ruchomych, zliczania detali metalowych na przenośnikach oraz w układach krańcowych. Dzięki dużemu zasięgowi 15 mm, czujnik sprawdza się tam, gdzie wymagany jest bezpieczny odstęp między czołem czujnika a wykrywanym obiektem, co minimalizuje ryzyko uszkodzenia mechanicznego w przypadku awarii prowadnic.

Wskazówki Montażowe

Podczas instalacji czujnika BI15-M30-AP6X-H1141 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż wbudowany: Konstrukcja czujnika pozwala na montaż czoła równo z powierzchnią metalową (montaż zabudowany), co chroni urządzenie przed uderzeniami bocznymi.
• Moment dokręcania: Maksymalny moment dokręcania nakrętek montażowych wynosi 75 Nm. Przekroczenie tej wartości może doprowadzić do odkształcenia obudowy i uszkodzenia wewnętrznych układów elektronicznych.
• Podłączenie elektryczne: Należy stosować ekranowane przewody sygnałowe w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, aby zapewnić czystość sygnału wyjściowego.

FAQ

• Czy czujnik wykrywa metale kolorowe? Tak, czujniki indukcyjne wykrywają wszystkie metale przewodzące prąd, jednak należy pamiętać o współczynnikach redukcji (np. dla aluminium zasięg może być mniejszy niż nominalne 15 mm).
• Jaki jest stopień ochrony tego modelu? Urządzenie posiada stopień ochrony IP67, co czyni je odpornym na trudne warunki przemysłowe, w tym zapylenie i zachlapania.
• Czy w zestawie znajdują się nakrętki montażowe? Tak, standardowo producent dostarcza dwie nakrętki z gwintem M30 ułatwiające osadzenie czujnika w uchwycie lub obudowie maszyny.
