Cyna Fiolka 1mm LC60 FSW26 16g CYNEL | LUT0011 LECHPOL ELECTRONICS

Opis i Kluczowe Cechy

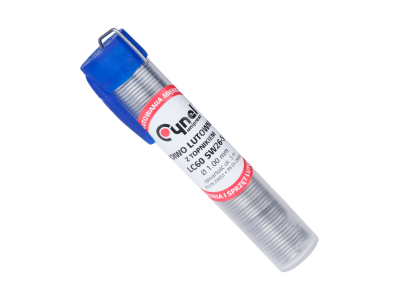

Spoiwo lutownicze CYNEL LC60 w formie drutu o średnicy 1,0 mm to profesjonalny produkt stworzony z myślą o precyzyjnych pracach w branży elektronicznej i elektrotechnicznej. Stop S-Sn60Pb40, składający się w 60% z cyny oraz w 40% z ołowiu, charakteryzuje się optymalnym zakresem temperatur topnienia (od 183°C do 190°C), co gwarantuje doskonałą lejność i szybkie zwilżanie powierzchni lutowanych. Zastosowany topnik F-SW26 (zgodny z normą DIN 8511) na bazie kalafonii i aktywatorów organicznych skutecznie usuwa tlenki, zapobiegając powstawaniu tzw. zimnych lutów. Produkt dostarczany jest w poręcznej fiolce o masie 16g, która chroni spoiwo przed zanieczyszczeniami i ułatwia precyzyjne dozowanie drutu podczas pracy.

• Średnica 1,0 mm: Idealna do lutowania elementów przewlekanych (THT) oraz większych punktów lutowniczych.
• Stop LC60 (Sn60Pb40): Zapewnia wysoką wytrzymałość mechaniczną oraz doskonałe przewodnictwo elektryczne spoiny.
• Topnik F-SW26: Gwarantuje czystość procesu i minimalizuje konieczność dodatkowego czyszczenia po lutowaniu.
• Praktyczne opakowanie: Fiolka zapobiega plątaniu się drutu i chroni go przed utlenianiem w trakcie przechowywania.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych serwisach i liniach produkcyjnych. Spoiwo spełnia wymagania normy PN-EN 29453, co definiuje precyzyjny skład chemiczny stopu. Topnik zawarty w rdzeniu drutu klasyfikowany jest jako 1.1.2.B według normy EN ISO 9454-1 (odpowiednik F-SW26), co oznacza, że jest to topnik halogenkowy, bezpieczny dla większości zastosowań elektronicznych przy zachowaniu odpowiednich procedur serwisowych.

Zastosowanie

Cyna CYNEL LC60 znajduje szerokie zastosowanie w profesjonalnym sektorze B2B, w tym:

• Serwis elektroniki: Naprawa sprzętu RTV/AGD, wymiana komponentów na płytkach drukowanych (PCB).
• Automatyka przemysłowa: Lutowanie przewodów w szafach sterowniczych oraz łączenie końcówek kablowych.
• Elektrotechnika: Montaż instalacji niskoprądowych, systemów alarmowych oraz oświetlenia LED.
• Prototypowanie: Tworzenie układów testowych i szybki montaż komponentów elektronicznych.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, należy przestrzegać następujących zasad inżynieryjnych:

• Temperatura grota: Zaleca się ustawienie stacji lutowniczej na temperaturę w zakresie 320°C - 380°C, aby zapewnić błyskawiczne przetopienie stopu bez przegrzania ścieżek miedzianych.
• Przygotowanie powierzchni: Elementy powinny być czyste i wolne od tłuszczu. Topnik F-SW26 zawarty w cynie poradzi sobie z lekkimi tlenkami, ale w przypadku silnie utlenionych powierzchni warto użyć dodatkowego topnika w żelu.
• Czas lutowania: Proces powinien trwać nie dłużej niż 2-3 sekundy na punkt, co zapobiega degradacji termicznej komponentów.
• Wentylacja: Ze względu na zawartość ołowiu oraz topnika, prace należy wykonywać w pomieszczeniach z aktywnym wyciągiem oparów lub przy użyciu pochłaniacza dymu.

FAQ

1. Czy ta cyna wymaga zmywania topnika po lutowaniu?
Topnik F-SW26 jest topnikiem typu "No Clean" w większości standardowych zastosowań, jednak w przypadku urządzeń pracujących w warunkach wysokiej wilgotności lub wysokich częstotliwości, zaleca się usunięcie pozostałości za pomocą alkoholu izopropylowego (IPA).

2. Czy produkt nadaje się do lutowania SMD?
Średnica 1,0 mm jest dedykowana głównie do elementów THT i kabli. Do precyzyjnego montażu SMD zalecamy druty o średnicy od 0,25 mm do 0,5 mm, choć doświadczony operator poradzi sobie z nią również przy większych obudowach SMD.

3. Jaki jest termin ważności spoiwa?
Spoiwa cynowo-ołowiowe charakteryzują się bardzo długą żywotnością. Przy przechowywaniu w suchym miejscu, w oryginalnej fiolce, produkt zachowuje swoje właściwości przez wiele lat.
