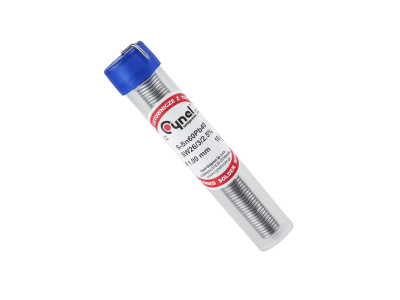

Cyna Fiolka 1mm LC60 FSW26 10g CYNEL | LUT0017 LECHPOL ELECTRONICS

Opis i Kluczowe Cechy

Spoiwo lutownicze LC60 w formie poręcznej fiolki to profesjonalny produkt stworzony przez renomowanego producenta CYNEL, dostarczany przez LECHPOL ELECTRONICS. Stop LC60 (S-Sn60Pb40) charakteryzuje się wysoką zawartością cyny (60%), co przekłada się na doskonałą lejność oraz optymalną temperaturę topnienia w zakresie od 183°C do 190°C. Średnica drutu wynosząca 1 mm jest idealnie dopasowana do precyzyjnych prac w elektronice oraz elektrotechnice, umożliwiając dokładne dozowanie spoiwa na punkty lutownicze.

Kluczowym elementem produktu jest zintegrowany topnik FSW26 (1.1.2 wg ISO 9454-1). Jest to topnik kalafoniowy, aktywowany halogenkami, który skutecznie usuwa tlenki z powierzchni łączonych metali, ułatwiając zwilżanie i gwarantując wysoką przewodność elektryczną oraz mechaniczną wytrzymałość spoiny. Opakowanie w formie fiolki o masie 10g chroni drut przed zanieczyszczeniami i splątaniem, stanowiąc niezbędne wyposażenie każdego serwisu i warsztatu.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych zastosowaniach przemysłowych. Stop S-Sn60Pb40 jest zgodny z normą PN-EN ISO 9453:2014, co gwarantuje powtarzalność składu chemicznego i parametrów fizycznych. Zastosowany topnik FSW26 spełnia wymagania klasyfikacji 1.1.2 zgodnie z normą ISO 9454-1, co potwierdza jego skuteczność w procesach lutowania miękkiego w elektronice.

Zastosowanie

Cyna CYNEL LC60 znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagana jest najwyższa precyzja i niezawodność połączeń. Idealnie sprawdza się w:

• Montażu przewlekanym (THT) komponentów elektronicznych na płytkach drukowanych (PCB).
• Pracach serwisowych i naprawczych urządzeń RTV oraz AGD.
• Lutowaniu złączy, wtyków oraz przewodów o mniejszych przekrojach w instalacjach niskonapięciowych.
• Pobielaniu końcówek przewodów w celu zapewnienia lepszego styku w zaciskach śrubowych.
• Prototypowaniu i tworzeniu układów sterowania w automatyce przemysłowej.

Wskazówki Montażowe

Aby uzyskać optymalne rezultaty podczas pracy ze spoiwem LC60, należy przestrzegać poniższych zaleceń technicznych:

• Temperatura grota: Zaleca się ustawienie temperatury stacji lutowniczej w zakresie 320°C - 380°C, aby zapewnić szybkie i sprawne przetopienie spoiwa bez przegrzewania komponentów.
• Przygotowanie powierzchni: Elementy powinny być czyste i wolne od tłuszczu. Topnik FSW26 zawarty w rdzeniu poradzi sobie z lekkim utlenieniem, jednak mechaniczne oczyszczenie powierzchni zawsze poprawia jakość spoiny.
• Czas lutowania: Proces powinien trwać jak najkrócej (zazwyczaj 2-3 sekundy), aby uniknąć degradacji struktury krystalicznej stopu oraz uszkodzenia termicznego ścieżek PCB.
• Wentylacja: Ze względu na zawartość ołowiu oraz opary topnika, prace należy wykonywać w dobrze wentylowanych pomieszczeniach lub przy użyciu odciągów stanowiskowych.

FAQ

• Czy ta cyna wymaga dodatkowego topnika? Nie, drut posiada rdzeń wypełniony topnikiem FSW26, który jest wystarczający dla większości standardowych prac lutowniczych.
• Czy produkt jest zgodny z dyrektywą RoHS? Nie, stop LC60 zawiera ołów (Pb), dlatego jest przeznaczony do zastosowań profesjonalnych, przemysłowych oraz serwisowych wyłączonych z restrykcji RoHS (np. aparatura medyczna, wojskowa, lotnicza) lub do napraw sprzętu wprowadzonego na rynek przed wejściem dyrektywy.
• Jaka jest masa produktu? Fiolka zawiera 10 gramów netto spoiwa lutowniczego o średnicy 1 mm.
