Cyfrowy przekaźnik kontroli sieci ,3-faz kolejnośc faz,160-690V,styki 1CO +1CO,przyłącze śrubowe | 3UG4618-1CR20 Siemens

Alternatywny kod produktu: 3UG46181CR20

Opis i Kluczowe Cechy

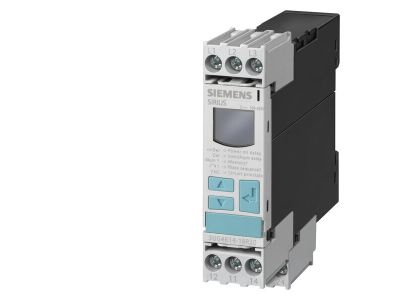

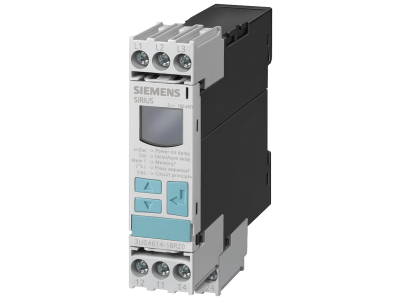

Cyfrowy przekaźnik kontroli sieci Siemens SIRIUS 3UG4618-1CR20 przeznaczony do monitorowania trójfazowych sieci zasilających. Urządzenie wykrywa kolejność faz, zanik i asymetrię, a także napięcie obniżone i przepięcie w szerokim zakresie 160–690 V AC. Wyposażone w dwa zestawy styków przełączających (1CO + 1CO) oraz przyłącze śrubowe. Dzięki parametryzowalnym progom, czasom opóźnienia i trybowi RESET zapewnia elastyczne dopasowanie do wymagań instalacji.

• Zakres napięcia monitorowania 160–690 V AC: umożliwia stosowanie w różnych sieciach na całym świecie bez konieczności zmiany urządzenia.
• Dwa styki przełączające 1CO + 1CO: pozwalają na jednoczesne sygnalizowanie i sterowanie w dwóch niezależnych obwodach, np. wyłączenie odbiornika i zapalenie lampki alarmowej.
• Monitorowanie kolejności, zaniku i asymetrii faz: zabezpiecza odbiorniki przed uszkodzeniem spowodowanym błędnym podłączeniem lub brakiem fazy.
• Monitorowanie napięcia obniżonego i przepięcia: chroni wrażliwe urządzenia przed skutkami wahań napięcia w niestabilnych sieciach.
• Zdejmowane zaciski śrubowe: ułatwiają szybki montaż i wymianę przekaźnika bez konieczności odkręcania przewodów.
• Parametryzacja progów, czasów opóźnienia i trybu RESET: daje pełną kontrolę nad zachowaniem układu w zależności od rodzaju usterki i wymaganego czasu reakcji.

Zgodność z Normami

Przekaźnik posiada międzynarodowe certyfikaty potwierdzające spełnienie wymagań obowiązujących norm. Produkt oznaczony jest znakiem CE, co gwarantuje zgodność z dyrektywami europejskimi. Urządzenie zaprojektowano zgodnie z standardami DIN, zapewniając wysoką niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Cyfrowy przekaźnik nadzorczy sieci SIRIUS 3UG4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie jakości zasilania i ochrona odbiorników przed skutkami zakłóceń sieciowych.

• Monitorowanie i zabezpieczenie sprężarek klimatyzacji, kontenerów chłodniczych, sprężarek budowlanych oraz dźwigów przed skutkami zaniku lub asymetrii faz.
• Sterowanie wyłączaniem odbiorników w przypadku wystąpienia przepięcia lub napięcia obniżonego w niestabilnych sieciach zasilających.
• Integracja z systemami automatyki budynkowej i przemysłowej – sygnalizacja stanu sieci oraz wymuszenie sekwencji restartu po ustąpieniu usterki.
• Zastosowanie w mobilnych i tymczasowych instalacjach, gdzie zmienne warunki zasilania wymagają elastycznego nadzoru.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia styków i wymogów instalacji. Przed pierwszym uruchomieniem sprawdzić poprawność ustawień parametrów monitorowania.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Tak, urządzenie wyposażone jest w diody LED sygnalizujące stan pracy i rodzaj usterki sieci, co umożliwia szybką diagnostykę bez konieczności podłączania dodatkowych mierników.
• Jaki jest stopień ochrony obudowy? Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych. Standardowo aparatura modułowa montowana na szynie DIN posiada stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy styki pracują w trybie przełącznym czy zwiernym? W przekaźniku zastosowano dwa zestawy styków przełączających (1CO + 1CO). Oznacza to, że każdy z nich ma zarówno styk normalnie zamknięty (NC), jak i normalnie otwarty (NO), co daje pełną elastyczność w konfiguracji sygnalizacji i sterowania.
