Stycznik,AC-3,115A/55kW/400V,3-bieg.,AC/DC200-277V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył. śrub. | 3RT1054-6SP36-3PA0 Siemens

Alternatywny kod produktu: 3RT10546SP363PA0

Opis i Kluczowe Cechy

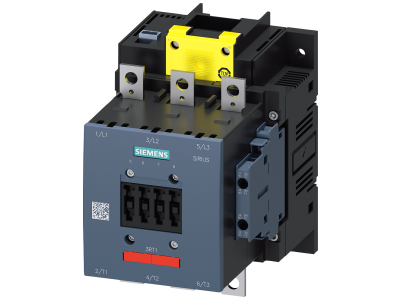

Stycznik mocy SIRIUS 3RT1 o symbolu 3RT1054‑6SP36‑3PA0 to trójbiegunowe urządzenie przeznaczone do przełączania silników o dużej mocy w kategorii użytkowania AC‑3. Prąd znamionowy 115 A oraz moc 55 kW przy napięciu 400 V gwarantują bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Kompaktowa konstrukcja i zintegrowane styki pomocnicze 2NO+2NC redukują liczbę niezbędnych elementów w rozdzielnicy. Napęd elektroniczny zapewnia cichą pracę i wysoką trwałość mechaniczną.

• Prąd AC-3 115 A / Moc 55 kW / 400 V: Umożliwia przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków, co podnosi żywotność instalacji.
• Zakres napięcia sterowania AC/DC 200‑277 V: Szeroki zakres napięcia sterującego pozwala na uniwersalną integrację z różnymi systemami automatyki (AC 50‑60 Hz lub DC) bez konieczności stosowania dodatkowych konwerterów.
• Bezpieczne wejście PLC F 24 V DC: Umożliwia łatwą i bezpośrednią współpracę z systemami bezpieczeństwa do SIL CL 3, co upraszcza konstrukcję układów sterowania awaryjnego.
• Zintegrowane styki pomocnicze 2NO+2NC: Montowane na stałe styki pomocnicze eliminują potrzebę stosowania dodatkowych łączników, oszczędzając miejsce w szafie sterowniczej i skracając czas okablowania.
• Przyłącze szyną (obwód główny) i śrubowe (obwód sterowniczy/pomocniczy): Elastyczność podłączenia – w obwodzie głównym można zastosować szyny zbiorcze, a w obwodzie sterowania klasyczne zaciski śrubowe, co ułatwia i przyspiesza montaż.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikację umożliwiającą budowę aplikacji związanych z bezpieczeństwem do SIL CL 3. Urządzenie jest gotowe do pracy z silnikami o wysokiej sprawności IE3 i IE4. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki dużej mocy i certyfikacji bezpieczeństwa stycznik znajduje zastosowanie w najbardziej wymagających układach napędowych i sterujących.

• Przełączanie silników klatkowych dużej mocy (AC-3) w pompach, wentylatorach, sprężarkach i przenośnikach.
• Realizacja obwodów bezpieczeństwa z wykorzystaniem bezpiecznego wejścia PLC (F‑PLC‑IN) – np. zatrzymania awaryjnego, blokady drzwi.
• Sterowanie impulsowe z PLC/sterowników bezpieczeństwa – kompatybilność z sygnałami 24 V DC.
• Budowa rozdzielnic głównych i sterowniczych w przemyśle, energetyce i infrastrukturze.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia we wszystkich obwodach. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów obwodu głównego i sterowniczego dobrać odpowiednio do prądu znamionowego oraz warunków zwarciowych instalacji.

FAQ

• Czy stycznik posiada podświetlenie przycisku lub wskaźnik LED? W danych producenta nie zawarto informacji o funkcji podświetlenia. Styki pomocnicze nie są wyposażone we wskaźniki – stan załączenia należy monitorować za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Standardowo aparatura montowana wewnątrz rozdzielnic suchych pomieszczeń osiąga ochronę IP20; w przypadku innych warunków pracy wymagana jest indywidualna ocena i ewentualna dodatkowa obudowa.
• W jakiej kategorii użytkowania pracuje stycznik – tryb AC-1 czy AC-3? Stycznik jest dedykowany do kategorii AC-3 (rozruch i wyłączanie silników klatkowych). Dopuszcza się również pracę w AC-3e (zwiększona trwałość łączeniowa). Nie jest przeznaczony do pracy ciągłej w kategorii AC-1 bez odpowiedniego przewymiarowania.
