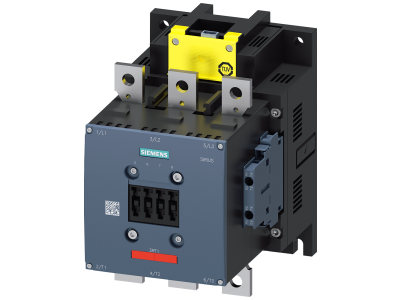

Stycznik,AC-3e,300A/160kW/400V,3-bieg.,AC/DC200-277V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1066-6SP36-3PA0 Siemens

Alternatywny kod produktu: 3RT10666SP363PA0

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT1066-6SP36-3PA0 to zaawansowany element systemu SIRIUS przeznaczony do przełączania silników o dużej mocy w aplikacjach związanych z bezpieczeństwem (SIL CL 3). Urządzenie oferuje prąd AC-3e 300 A przy mocy 160 kW (400 V) oraz napięcie sterowania AC/DC 200–277 V. Wyposażone w bezpieczne wejście PLC (F-PLC-IN) oraz styki pomocnicze 2NO+2NC, umożliwia łatwą integrację w układach automatyki. Sposób podłączenia: szyna przyłączowa lub przyłącze śrubowe.

• Prąd AC-3e 300 A / moc 160 kW (400 V): Gwarantuje niezawodne przełączanie silników o dużym obciążeniu, minimalizując ryzyko przegrzania styków i zapewniając długą żywotność urządzenia.
• Bezpieczne wejście PLC (F-PLC-IN): Umożliwia bezpośrednie sterowanie z bezpiecznego sterownika (np. fail-safe PLC) bez konieczności stosowania dodatkowych interfejsów, co upraszcza instalację w aplikacjach bezpieczeństwa do SIL CL 3.
• Styki pomocnicze 2NO+2NC: Zintegrowane łączniki pomocnicze redukują złożoność okablowania i pozwalają na sygnalizację stanu stycznika oraz realizację dodatkowych funkcji logicznych.
• Szeroki zakres napięcia sterowania AC/DC 200–277 V: Zapewnia kompatybilność z różnymi źródłami zasilania i upraszcza projektowanie instalacji.
• Podłączenie szyną przyłączową lub przyłączem śrubowym: Daje elastyczność w doborze metody okablowania – od szybkiego montażu na szynach po tradycyjne zaciski ramowe, redukując nakłady czasowe.

Zgodność z Normami

Stycznik 3RT1066-6SP36-3PA0 jest certyfikowany zgodnie z wymaganiami norm międzynarodowych, w tym IEC i UL/CSA. Produkt jest przystosowany do pracy w aplikacjach bezpieczeństwa do SIL CL 3 oraz gotowy do współpracy z silnikami o wysokiej sprawności IE3/IE4. Posiada oznaczenie CE i jest dopuszczony do obrotu na rynkach globalnych.

Zastosowanie

Stycznik mocy SIRIUS 3RT1 znajduje zastosowanie w wymagających aplikacjach przemysłowych, szczególnie tam, gdzie wymagana jest niezawodność i bezpieczeństwo funkcjonalne.

• Przełączanie silników indukcyjnych dużej mocy (AC-3e, 300 A) w liniach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Budowa bezpiecznych obwodów sterowania silnikami w aplikacjach do SIL CL 3 (Fail-safe PLC).
• Zastosowanie w systemach automatyki budynkowej i przemysłowej wymagających kompaktowych rozwiązań modułowych (system SIRIUS).
• Współpraca z innymi elementami systemu SIRIUS, takimi jak zestawy okablowania, łączniki pomocnicze i osłony zacisków, co umożliwia szybką rozbudowę i modyfikację odgałęzień odbiorników.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) – sposób montażu dostosowany do konkretnej wersji (szyna przyłączowa / przyłącze śrubowe). Dokręć połączenia śrubowe zgodnie z zaleceniami dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego (300 A) zgodnie z normami instalacyjnymi. Zwróć uwagę na odpowiednie chłodzenie i odległości izolacyjne.

FAQ

• Czy stycznik posiada podświetlenie/wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Stycznik nie posiada fabrycznie wbudowanej sygnalizacji świetlnej – jeśli jest wymagana, można zastosować zewnętrzne moduły sygnalizacyjne z systemu SIRIUS.
• Jaki jest stopień ochrony stycznika? Dane wejściowe nie podają stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20, jednak dla konkretnego egzemplarza zalecamy sprawdzenie karty katalogowej producenta.
• Czy stycznik może pracować w trybie zwykłego załączania (AC-1)? Stycznik jest dedykowany do kategorii AC-3e (przełączanie silników). Do pracy w kategorii AC-1 (obciążenia rezystancyjne) może być stosowany, ale prąd znamionowy będzie wyższy – należy to zweryfikować w dokumentacji technicznej.
