Stycznik,AC-3e,300A/160kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1066-6SF36 Siemens

Alternatywny kod produktu: 3RT10666SF36

Opis i Kluczowe Cechy

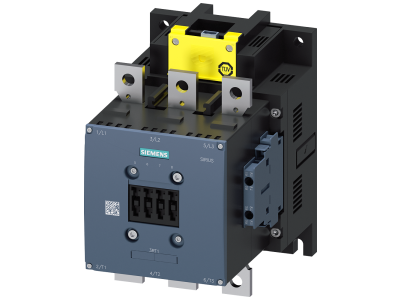

Stycznik mocy Siemens SIRIUS 3RT1066-6SF36 to kompaktowe urządzenie przeznaczone do przełączania silników o dużej mocy w aplikacjach przemysłowych. Kategoria użytkowania AC-3e, prąd 300 A i moc 160 kW przy 400 V AC gwarantują niezawodne sterowanie odbiornikami o znacznym obciążeniu. Cewka sterująca AC/DC 96-127 V umożliwia łatwą integrację z różnymi systemami automatyki. Wbudowane bezpieczne wejście PLC (F-PLC-IN) oraz certyfikacja SIL CL 3 sprawiają, że stycznik nadaje się do budowy układów związanych z bezpieczeństwem maszyn.

• Kategoria AC-3e (300 A / 160 kW / 400 V): przeznaczony do przełączania silników indukcyjnych o dużej mocy rozruchowej – zapewnia trwałość styków i stabilną pracę w cyklach roboczych.
• Cewka AC/DC 96-127 V: szeroki zakres napięcia sterowania (AC i DC) ułatwia zastosowanie w instalacjach zasilanych zarówno prądem zmiennym, jak i stałym, bez konieczności stosowania dodatkowych przetwornic.
• Bezpieczne wejście PLC (F-PLC-IN) zgodne z SIL CL 3: umożliwia bezpośrednie podłączenie do sterownika w aplikacjach funkcyjnie bezpiecznych – redukuje liczbę elementów pośrednich i upraszcza architekturę układu.
• Styki pomocnicze 2NO+2NC: wbudowane łączniki pomocnicze pozwalają na sygnalizację stanu stycznika lub sterowanie dodatkowymi obwodami, oszczędzając miejsce i koszty montażu oddzielnych modułów.
• Możliwość podłączenia obwodu głównego przez szyny lub zaciski ramowe: elastyczność okablowania dopasowana do preferencji instalatora – szyny zbiorcze (busbar) dla szybkiego montażu lub zaciski ramowe dla indywidualnego okablowania.

Zgodność z Normami

Stycznik 3RT1066-6SF36 jest dopuszczony na całym świecie – spełnia wymagania norm IEC oraz UL/CSA. Posiada certyfikat CE i jest przystosowany do pracy w standardzie IE3/IE4 (silniki o wysokiej sprawności). W aplikacjach związanych z bezpieczeństwem urządzenie spełnia wymagania SIL CL 3 zgodnie z normami IEC 61508 i IEC 62061 (szczegółowe dane dostępne w dokumentacji producenta).

Zastosowanie

Stycznik SIRIUS 3RT1 służy przede wszystkim do przełączania silników o dużej mocy w układach rozruchowych i sterowniczych. Dzięki bezpiecznemu wejściu PLC oraz certyfikacji SIL CL 3 może być stosowany w obwodach odpowiedzialnych za bezpieczeństwo maszyn.

• Sterowanie silnikami trójfazowymi w napędach pomp, wentylatorów, sprężarek – do 160 kW przy 400 V AC.
• Budowa obwodów bezpieczeństwa maszyn (np. wyłączniki awaryjne, kurtyny świetlne) z bezpośrednią komunikacją z bezpiecznym sterownikiem PLC.
• Rozdzielnice główne i sterownicze w przemyśle ciężkim, energetyce i infrastrukturze – integracja z systemem SIRIUS i akcesoriami modułowymi.
• Aplikacje wymagające redundancji styków pomocniczych – sygnalizacja stanu lub sterowanie dodatkowymi urządzeniami (np. zawory, wentylatory chłodzenia).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od miejsca instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterującego. Urządzenie mocuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej (zgodnie z dokumentacją techniczną). Zaciski główne są przystosowane do podłączenia zarówno szyn zbiorczych, jak i przewodów w zaciskach ramowych – moment dokręcania oraz przekrój przewodów należy dobrać według specyfikacji producenta. Po zamontowaniu sprawdź poprawność połączeń oraz działanie styków pomocniczych. Nie uruchamiaj stycznika bez założonych osłon zacisków i obudowy rozdzielnicy.

FAQ

• Czy stycznik można stosować w aplikacjach bezpieczeństwa (SIL)? Tak, urządzenie posiada bezpieczne wejście PLC (F-PLC-IN) i jest certyfikowane do SIL CL 3. W obwodzie bezpieczeństwa należy podłączyć je zgodnie z wytycznymi zawartymi w dokumentacji producenta.
• Jakie jest napięcie sterowania cewki i czy może być zasilana zarówno AC, jak i DC? Napięcie sterowania wynosi 96–127 V AC/DC, co pozwala na podłączenie do typowych układów automatyki z napięciem 110 V AC lub 120 V DC. Nie ma konieczności stosowania oddzielnych zasilaczy.
• Ile styków pomocniczych oferuje ten model i w jakiej konfiguracji? Stycznik wyposażony jest w zintegrowane styki pomocnicze: 2 zwierne (NO) i 2 rozwierne (NC). Umożliwiają one sygnalizację stanu urządzenia lub sterowanie bez dodatkowych modułów.
