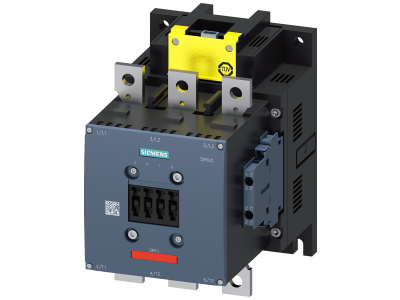

Stycznik,AC-3e,300A/160kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1066-6SF36-3PA0 Siemens

Alternatywny kod produktu: 3RT10666SF363PA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1066-6SF36-3PA0 to zaawansowane urządzenie przeznaczone do przełączania silników o dużej mocy w układach trójfazowych. Prąd znamionowy 300 A (AC-3e) przy napięciu 400 V pozwala na bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka sterująca przystosowana do napięcia AC/DC 96-127 V zapewnia elastyczność podłączenia do różnorodnych systemów sterowania, w tym bezpośrednio do wyjść PLC dzięki wbudowanemu wejściu F-PLC-IN. Urządzenie wyposażono w zestaw styków pomocniczych 2NO+2NC, co ułatwia realizację funkcji sygnalizacji i blokad. Stycznik jest certyfikowany do zastosowań związanych z bezpieczeństwem do poziomu SIL CL 3, co czyni go idealnym wyborem w krytycznych aplikacjach przemysłowych.

• Prąd znamionowy 300 A (AC-3e) przy 400 V: umożliwia bezpieczne przełączanie silników o mocy do 160 kW bez przeciążania obwodu głównego i zapewnia długą żywotność styków.
• Cewka sterująca AC/DC 96-127 V: szeroki zakres napięcia zasilania cewki pozwala na łatwą integrację z instalacjami prądu przemiennego i stałego, redukując konieczność stosowania dodatkowych przetwornic.
• Styki pomocnicze 2NO+2NC: gotowy zestaw styków zwiernych i rozwiernych umożliwia realizację funkcji sygnalizacji stanu, blokad wzajemnych oraz sprzężenia zwrotnego bez konieczności dokupowania dodatkowych elementów.
• Przyłącze szyną lub śrubowe: elastyczność w doborze metody podłączenia przewodów obwodu głównego – za pomocą szyn zbiorczych lub zacisków ramowych – upraszcza montaż i dostosowuje się do preferencji instalatora.
• Certyfikat bezpieczeństwa SIL CL 3: potwierdza przydatność stycznika w systemach związanych z bezpieczeństwem maszyn, umożliwiając budowę niezawodnych układów zatrzymania awaryjnego i monitorowania pracy.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także jest przystosowany do pracy z silnikami o klasie sprawności IE3/IE4 (IE3/IE4 ready). Produkt posiada deklarację zgodności CE i może być stosowany w instalacjach na całym świecie. Certyfikacja do poziomu SIL CL 3 potwierdza jego zgodność z normami dotyczącymi bezpieczeństwa funkcjonalnego.

Zastosowanie

Stycznik mocy Siemens 3RT1066 przeznaczony jest przede wszystkim do przełączania silników trójfazowych w układach rozruchu bezpośredniego oraz w aplikacjach wymagających wysokiej niezawodności i bezpieczeństwa. Sprawdza się zarówno w standardowych szafach sterowniczych, jak i w specjalistycznych systemach automatyki.

• Sterowanie silnikami o mocy do 160 kW w warunkach przemysłowych – pompy, wentylatory, sprężarki, przenośniki.
• Budowa układów bezpieczeństwa maszyn (do SIL CL 3) – zatrzymanie awaryjne, monitorowanie prędkości, blokady dostępu.
• Współpraca z programowalnymi sterownikami PLC – bezpośrednie sterowanie za pomocą wyjść cyfrowych dzięki wejściu F-PLC-IN.
• Zastosowania w automatyce budynkowej oraz infrastrukturze krytycznej, gdzie wymagana jest wysoka ciągłość pracy i łatwa rozbudowa systemu modułowego SIRIUS.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zarówno w obwodzie głównym, jak i sterowniczym. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego. Momenty dokręcania zacisków oraz szczegółowe instrukcje podłączenia znajdują się w dokumentacji technicznej producenta. Stycznik nie wymaga dodatkowego chłodzenia w typowych warunkach pracy – należy jednak zapewnić swobodny przepływ powietrza wokół obudowy.

FAQ

• Jakie jest napięcie zasilania cewki sterującej? Cewka przystosowana jest do napięcia AC/DC w zakresie 96–127 V. Oznacza to, że może być zasilana zarówno napięciem przemiennym, jak i stałym z tego samego przedziału, co ułatwia integrację z różnymi systemami sterowania.
• Czy stycznik posiada fabrycznie zamontowane styki pomocnicze? Tak, w standardowym wyposażeniu znajdują się dwa zwierne (NO) i dwa rozwierne (NC) styki pomocnicze. Umożliwiają one realizację sygnalizacji stanu załączenia stycznika oraz prostych blokad bez konieczności dokupowania dodatkowych modułów.
• Czy stycznik może być stosowany w układach bezpieczeństwa? Tak, stycznik jest certyfikowany do zastosowań związanych z bezpieczeństwem do poziomu SIL CL 3. Może być używany jako element wykonawczy w obwodach zatrzymania awaryjnego zgodnie z wymaganiami norm dotyczących bezpieczeństwa funkcjonalnego.
