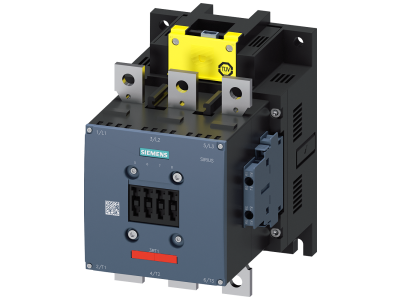

Stycznik,AC-3e,265A/132kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1065-6SF36-3PA0 Siemens

Alternatywny kod produktu: 3RT10656SF363PA0

Opis i Kluczowe Cechy

Stycznik mocy z rodziny SIRIUS 3RT1, oznaczony symbolem 3RT1065-6SF36-3PA0, przeznaczony do przełączania silników o dużej mocy w kategorii AC-3e. Urządzenie oferuje prąd znamionowy 265A i moc 132kW przy napięciu 400V, co pozwala na bezpieczne sterowanie wymagającymi odbiornikami bez ryzyka przegrzania styków. Trzy bieguny główne oraz wbudowane łączniki pomocnicze 2NO+2NC zapewniają elastyczność w budowie układów sterowania i sygnalizacji. Dzięki szerokiemu zakresowi napięcia sterowania AC/DC 96-127V oraz zintegrowanemu bezpiecznemu wejściu PLC (F-PLC-IN) stycznik umożliwia łatwą integrację z systemami automatyki bezpieczeństwa. Kompaktowa budowa i możliwość przyłączania przewodów za pomocą szyn lub zacisków śrubowych ułatwiają montaż w rozdzielnicach.

• Prąd znamionowy 265A (AC-3e): Gwarantuje niezawodną pracę w obciążonych obwodach silnikowych bez ryzyka przekroczenia dopuszczalnej temperatury styków.
• Moc 132kW przy 400V: Umożliwia bezpośrednie przełączanie silników o znacznej mocy, eliminując potrzebę stosowania dodatkowych styczników pośrednich.
• Bezpieczne wejście PLC (F-PLC-IN): Ułatwia tworzenie aplikacji związanych z bezpieczeństwem (do SIL CL 3) poprzez bezpośrednie połączenie ze sterownikiem bezpieczeństwa.
• Styki pomocnicze 2NO+2NC: Zapewniają dodatkowe tory sygnalizacji i sterowania bez konieczności montażu zewnętrznych łączników pomocniczych, redukując złożoność okablowania.
• Szeroki zakres napięcia sterowania AC/DC 96-127V: Umożliwia zasilanie cewki zarówno z sieci prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowań.

Zgodność z Normami

Stycznik został zaprojektowany i certyfikowany zgodnie z wymaganiami norm międzynarodowych IEC oraz UL/CSA. Jest przystosowany do współpracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4 ready). Posiada oznaczenie CE i dopuszczenia do stosowania na całym świecie.

Zastosowanie

Stycznik 3RT1065-6SF36-3PA0 znajduje zastosowanie w profesjonalnych instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie silników o dużej mocy z zachowaniem funkcji bezpieczeństwa.

• Sterowanie silnikami klatkowymi (kategoria AC-3e) w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Bezpośrednie i odwrotne rozruchu silników w układach automatyki procesowej.
• Integracja z systemami bezpieczeństwa maszyn (do SIL CL 3) dzięki wbudowanemu bezpiecznemu wejściu PLC.
• Budowa rozdzielnic głównych i sterowniczych w przemyśle, energetyce oraz infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów doprowadzających do obwodu głównego i sterowania musi być dobrany do prądu znamionowego i warunków zwarciowych w instalacji. Podczas instalacji należy zwrócić uwagę na odpowiednie chłodzenie stycznika – zachować minimalne odległości od innych urządzeń zgodnie z wytycznymi katalogowymi.

FAQ

• Jaki jest tryb pracy styków głównych? Stycznik przeznaczony jest do pracy w kategorii AC-3e, czyli do bezpośredniego przełączania silników klatkowych z obciążeniem przy rozruchu i zatrzymaniu.
• Czy stycznik posiada bezpieczne wejście PLC? Tak, model 3RT1065-6SF36-3PA0 wyposażony jest w wejście F-PLC-IN, umożliwiające podłączenie do bezpiecznego sterownika PLC w aplikacjach wymagających funkcji bezpieczeństwa do SIL CL 3.
• Jakie napięcie sterowania jest wymagane do załączenia cewki? Zakres napięcia sterowania wynosi AC/DC 96-127 V, co pozwala na pracę zarówno z siecią prądu przemiennego, jak i stałego w tym zakresie.
