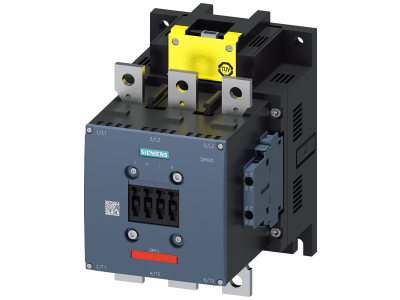

Stycznik,AC-3e,225A/110kW/400V,3-bieg.,AC/DC200-277V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1064-6SP36-3PA0 Siemens

Alternatywny kod produktu: 3RT10646SP363PA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1064-6SP36-3PA0 to zaawansowany stycznik prądu przemiennego kategorii AC-3e, przystosowany do przełączania silników o dużej mocy. Prąd znamionowy 225 A i moc 110 kW przy napięciu 400 V zapewniają bezpieczną i niezawodną pracę w wymagających obwodach. Trzybiegunowa konstrukcja oraz szeroki zakres napięcia sterowania AC/DC 200–277 V umożliwiają uniwersalne zastosowanie. Wyposażony we wbudowane łączniki pomocnicze 2NO+2NC oraz wejście sterujące PLC (F-PLC-IN), co ułatwia integrację z systemami automatyki i bezpieczeństwa (SIL CL 3). Modułowa budowa systemu SIRIUS pozwala na elastyczne łączenie z innymi elementami odgałęzienia odbiornika.

• Prąd znamionowy AC-3e: 225 A / Moc 110 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków, zapewniając długą żywotność łączeniową.
• Napięcie sterowania AC/DC: 200–277 V: Szeroki zakres napięcia cewki pozwala na stosowanie z różnymi źródłami zasilania, upraszczając projektowanie układów sterowania.
• Wejście sterujące PLC (F-PLC-IN): Zapewnia bezpośrednie połączenie ze sterownikiem PLC w aplikacjach związanych z bezpieczeństwem, redukując potrzebę dodatkowych przekaźników i okablowania.
• Wbudowane łączniki pomocnicze: 2NO+2NC: Eliminują konieczność montażu dodatkowych modułów pomocniczych, oszczędzając miejsce w rozdzielnicy i skracając czas instalacji.
• Odporność klimatyczna i globalne dopuszczenia (IEC, UL/CSA): Gwarantuje niezawodną pracę w trudnych warunkach środowiskowych oraz zgodność z wymogami rynków międzynarodowych.

Zgodność z Normami

Stycznik 3RT1064-6SP36-3PA0 jest dopuszczony zgodnie z normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Posiada certyfikację CE oraz jest przystosowany do aplikacji związanych z bezpieczeństwem do SIL CL 3 (zgodnie z normami IEC 61508 i IEC 62061). Spełnia również wymagania dla silników o wysokiej sprawności IE3/IE4.

Zastosowanie

Stycznik mocy SIRIUS 3RT1 znajduje zastosowanie w przemysłowych układach napędowych i automatyce budynkowej, szczególnie tam gdzie wymagana jest duża moc i bezpieczeństwo funkcjonalne.

• Przełączanie trójfazowych silników asynchronicznych o mocy do 110 kW/400 V w układach sterowania maszyn i urządzeń.
• Budowa bezpiecznych układów zatrzymania awaryjnego i monitorowania ruchu zgodnych z SIL CL 3, z wykorzystaniem wejścia PLC-IN.
• Sterowanie odbiornikami w rozdzielnicach głównych i podrzędnych, gdzie wymagana jest kompaktowa budowa i łatwa integracja z systemem SIRIUS.
• Zastosowania w przemyśle ciężkim, energetyce oraz infrastrukturze, wymagające odporności na warunki klimatyczne i globalnych dopuszczeń.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca do płyty montażowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody przyłączeniowe należy dobrać do prądu znamionowego 225 A, a moment dokręcania zacisków musi być zgodny z dokumentacją producenta. W przypadku podłączenia przez szynę zbiorczą należy stosować zalecane przez producenta zestawy okablowania. Zastosowanie łączników pomocniczych 2NO+2NC jest już zintegrowane, co upraszcza montaż.

FAQ

• Czy stycznik nadaje się do sterowania bezpośrednio z wyjścia PLC? Tak, posiada dedykowane wejście sterujące PLC (F-PLC-IN), co umożliwia podłączenie bezpośrednie bez dodatkowych przekaźników.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych katalogowych – typowo dla styczników montowanych w rozdzielnicach jest to IP20, jednak zalecamy sprawdzenie karty katalogowej producenta dla dokładnych informacji.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardzie wyposażony jest w 2 styki zwierne (NO) i 2 rozwierne (NC).
