Stycznik,AC-3e,225A/110kW/400V,3-bieg.,AC/DC96-127V,F-PLC-IN,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1064-6SF36-3PA0 Siemens

Alternatywny kod produktu: 3RT10646SF363PA0

Opis i Kluczowe Cechy

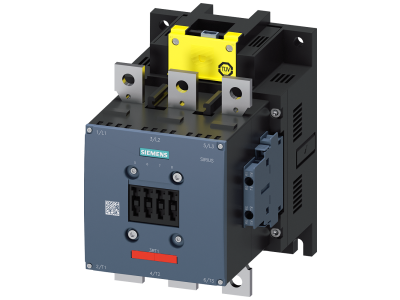

Stycznik mocy Siemens SIRIUS 3RT1064-6SF36-3PA0 to zaawansowane urządzenie przeznaczone do przełączania silników o dużej mocy w kategorii AC-3e. Dzięki prądowi znamionowemu 225 A i mocy 110 kW przy napięciu 400 V zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych. Stycznik wyposażono w bezpieczne wejście PLC (F-PLC-IN) oraz łączniki pomocnicze 2NO+2NC, co upraszcza integrację z systemami bezpieczeństwa do SIL CL 3. Obwód główny można podłączyć za pomocą szyn lub zacisków ramowych, co zwiększa elastyczność instalacji.

• Prąd znamionowy AC-3e 225 A / moc 110 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania AC/DC 96-127 V: Szeroki zakres napięcia zapewnia kompatybilność z różnymi instalacjami sterowniczymi, zarówno prądu przemiennego, jak i stałego.
• Bezpieczne wejście PLC (F-PLC-IN): Pozwala na bezpośrednie połączenie ze sterownikiem w aplikacjach bezpieczeństwa, ułatwiając budowę układów do SIL CL 3.
• Łączniki pomocnicze 2NO+2NC: Redukują złożoność okablowania i umożliwiają sygnalizację stanu stycznika oraz realizację funkcji pomocniczych.
• Podłączenie obwodu głównego przez szyny lub zaciski ramowe: Zwiększa elastyczność montażu i skraca czas instalacji w rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także jest przygotowany do współpracy z silnikami o klasach sprawności IE3 i IE4. Urządzenie posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Dzięki globalnym dopuszczeniom nadaje się do stosowania w instalacjach na całym świecie.

Zastosowanie

Stycznik mocy SIRIUS 3RT1 sprawdza się w aplikacjach wymagających niezawodnego przełączania silników w automatyce przemysłowej i budynkowej. Szczególnie polecany do układów bezpieczeństwa oraz w odgałęzieniach odbiorników zintegrowanych z systemem SIRIUS.

• Sterowanie silnikami o dużej mocy w kategorii AC-3e (np. pompy, wentylatory, sprężarki).
• Budowa bezpiecznych obwodów sterowania do SIL CL 3 z wykorzystaniem wejścia F-PLC-IN.
• Zastosowanie w rozdzielnicach głównych i pomocniczych w przemyśle oraz infrastrukturze.
• Automatyka budynkowa – sterowanie urządzeniami HVAC i napędami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Moment dokręcania połączeń śrubowych oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obciążalnością prądową. Podłączenie szyn lub zacisków ramowych wymaga zachowania odpowiednich odstępów izolacyjnych.

FAQ

• Jakie napięcie sterowania jest wymagane dla tego stycznika? Stycznik przeznaczony jest do sterowania napięciem AC/DC w zakresie 96-127 V.
• Czy stycznik posiada bezpieczne wejście PLC? Tak, model 3RT1064-6SF36-3PA0 wyposażony jest w funkcję F-PLC-IN, która umożliwia bezpośrednie połączenie ze sterownikiem w aplikacjach bezpieczeństwa do SIL CL 3.
• Jakie są opcje podłączenia obwodu głównego? Obwód główny można podłączyć za pomocą szyn przyłączeniowych lub zacisków ramowych (śrubowych) – wybór zależy od potrzeb instalacji.
