Compact INS INV, rozłącznik INS125 żółto-czerwony 125A 3P | 28926 Schneider Electric

Opis i Kluczowe Cechy

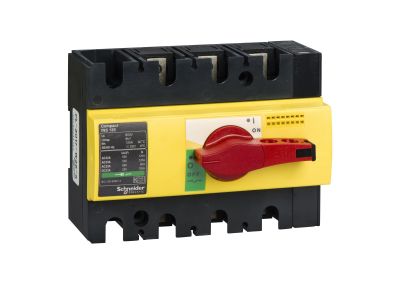

Rozłącznik izolacyjny Compact INS INV (symbol 28926) w wersji żółto-czerwonej to urządzenie przeznaczone do bezpiecznego odłączania obwodów trójfazowych. Dzięki prądowi znamionowemu 125 A umożliwia odłączanie instalacji o dużym obciążeniu, a trzybiegunowa konstrukcja (3P) zapewnia kompletną izolację wszystkich faz. Charakterystyczne kolory – żółty (pozycja OFF) i czerwony (pozycja ON) – ułatwiają szybką identyfikację stanu łączeniowego.

• Prąd znamionowy 125 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, np. w tablicach rozdzielczych lub liniach zasilających.
• 3 bieguny (3P): jednoczesne rozłączanie wszystkich faz w instalacji trójfazowej – niezbędne dla pełnej izolacji podczas prac serwisowych.
• Konstrukcja Compact: zwarta obudowa ułatwia montaż w standardowych rozdzielnicach i oszczędza miejsce na szynie DIN.
• Wyraźne oznaczenie pozycji (żółto-czerwony): kolor żółty sygnalizuje stan wyłączenia, co zwiększa bezpieczeństwo obsługi i minimalizuje ryzyko pomyłki.
• Mechanizm szybkiego przełączania: gwarantuje pewne rozwarcie styków i niezawodne odłączenie nawet przy niewielkiej sile na dźwigni.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla rozłączników izolacyjnych oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w warunkach domowych i przemysłowych.

Zastosowanie

Rozłącznik INS125 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie napięcia w celach serwisowych, remontowych lub w procesie przełączania źródeł zasilania.

• Główny odłącznik w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz komercyjnych.
• Bezpieczne odłączanie obwodów technologicznych w instalacjach przemysłowych (np. maszyny, piece, linie produkcyjne).
• Element systemów odłączania w instalacjach fotowoltaicznych – do izolowania falownika od sieci.
• Rozłącznik serwisowy w obwodach sterowania i zasilania urządzeń (pompy, wentylatory, klimatyzatory).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu 125 A (zalecany przekrój 35–50 mm² w zależności od długości i warunków chłodzenia). Momenty dokręcania zacisków stosować według dokumentacji producenta – zwykle 3–4 Nm dla aluminium i 2,5–3,5 Nm dla miedzi.

FAQ

• Czy rozłącznik jest wyposażony w podświetlenie? Nie, model INS125 nie posiada wbudowanego podświetlenia. Pozycję łączeniową określa się wizualnie na podstawie koloru dźwigni (żółty – OFF, czerwony – ON) oraz wskaźnika położenia styków.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo rozłączniki modułowe przeznaczone do montażu w rozdzielnicach mają stopień ochrony IP20 (brak ochrony przed wilgocią). W przypadku pracy w trudnych warunkach należy stosować dodatkowe osłony.
• Czy rozłącznik INS125 można używać do łączenia pod obciążeniem? Rozłącznik izolacyjny jest przeznaczony do odłączania obwodu bez prądu lub przy minimalnym obciążeniu. Nie należy go stosować do wyłączania prądów roboczych – do tego celu służy stycznik lub wyłącznik nadprądowy.
