Cokoły boczne do rozdzielnic wys.100mm, XVTL-SO100/S-4 (1 para) | 114606 Eaton

Opis i Kluczowe Cechy

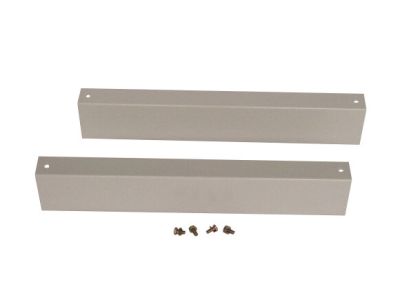

Cokoły boczne XVTL-SO100/S-4 o numerze katalogowym 114606 to profesjonalne komponenty systemowe dedykowane do rozdzielnic stojących serii XVTL marki EATON. Produkt dostarczany jest jako komplet składający się z jednej pary elementów, co pozwala na pełne wykończenie boków podstawy rozdzielnicy. Wysokość cokołu wynosząca 100 mm zapewnia optymalną przestrzeń pod szafą, co jest kluczowe dla prawidłowego wprowadzenia kabli oraz zachowania odpowiedniego promienia gięcia przewodów o dużych przekrojach. Konstrukcja została zaprojektowana z myślą o systemach rozdzielczych pracujących przy prądach znamionowych do 2500A, co świadczy o wysokiej wytrzymałości mechanicznej i stabilności całej struktury.

• Kompatybilność systemowa: Idealnie dopasowane do rozdzielnic XVTL o wysokościach 1400, 1600, 1800 oraz 2000 mm.
• Solidna konstrukcja: Wykonanie z wysokiej jakości materiałów gwarantuje stabilne posadowienie ciężkich zestawów rozdzielczych.
• Modułowość: Elementy są w pełni kompatybilne z systemem Profi+, co pozwala na elastyczną rozbudowę infrastruktury elektroenergetycznej.
• Estetyka i ochrona: Cokoły maskują przestrzeń pod szafą, chroniąc jednocześnie dół rozdzielnicy przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic niskiego napięcia. Cokoły wspierają utrzymanie I klasy ochronności całej rozdzielnicy, co jest niezbędne w profesjonalnych instalacjach przemysłowych. W zależności od konfiguracji całej szafy XVTL, system może osiągać stopień ochrony IP40 lub IP55, zapewniając szczelność przed pyłem i wilgocią. Zastosowanie oryginalnych akcesoriów EATON gwarantuje pełną certyfikację zestawu zgodnie z normą PN-EN 61439.

Zastosowanie

Cokoły boczne XVTL-SO100/S-4 znajdują zastosowanie wszędzie tam, gdzie wymagane jest stabilne i profesjonalne posadowienie rozdzielnic stojących XVTL. Są one niezbędnym elementem w:

• Głównych rozdzielniach budynkowych: Zapewniają bezpieczną podstawę dla systemów zasilających duże obiekty komercyjne.
• Centrach danych i serwerowniach: Ułatwiają zarządzanie okablowaniem strukturalnym i zasilającym wprowadzanym od dołu.
• Przemyśle ciężkim: Dzięki kompatybilności z systemami do 2500A, sprawdzają się w zasilaniu linii produkcyjnych i parków maszynowych.
• Zabudowie szeregowej: Umożliwiają estetyczne i funkcjonalne łączenie wielu sekcji rozdzielnic w jeden ciąg technologiczny.

Wskazówki Montażowe

Montaż cokołów XVTL-SO100/S-4 powinien odbywać się na przygotowanym, wypoziomowanym podłożu. Należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Cokoły boczne należy zamontować do ramy dolnej rozdzielnicy przed jej ostatecznym ustawieniem w miejscu docelowym.
• Moment dokręcania: Wszystkie połączenia śrubowe powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta, aby zapewnić ciągłość elektryczną i stabilność mechaniczną.
• Wprowadzanie kabli: Wysokość 100 mm pozwala na swobodne manewrowanie dławnicami i przepustami kablowymi w płycie podłogowej rozdzielnicy.
• Łączenie sekcji: Przy zabudowie szeregowej należy pamiętać o zastosowaniu odpowiednich uszczelek systemowych, aby zachować deklarowany stopień ochrony IP.

FAQ

1. Czy komplet zawiera wszystkie śruby montażowe?
Tak, zestaw XVTL-SO100/S-4 zawiera niezbędne elementy montażowe pozwalające na przytwierdzenie cokołów do ramy rozdzielnicy XVTL.

2. Czy te cokoły pasują do rozdzielnic innych producentów?
Cokoły są dedykowane do systemu EATON XVTL oraz kompatybilne z systemem Profi+. Nie gwarantuje się poprawnego dopasowania do obudów innych marek ze względu na specyficzne rozmieszczenie otworów montażowych.

3. Czy wysokość 100 mm jest wystarczająca dla grubych kabli zasilających?
Wysokość 100 mm jest standardem rynkowym, który pozwala na bezpieczne wprowadzenie większości kabli zasilających. W przypadku ekstremalnie dużych promieni gięcia, należy rozważyć zastosowanie cokołów o większej wysokości lub kanałów kablowych.
