Cokół przód, tył 100x800 stal miękka RAL7022 (kpl 2szt) PF1080 | PF1080 Hoffman (Eldon)

Opis i Kluczowe Cechy

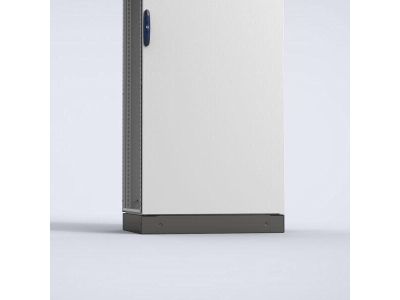

Cokół PF1080 marki Hoffman (Eldon) to profesjonalne rozwiązanie systemowe przeznaczone do szaf sterowniczych o szerokości 800 mm. Zestaw składa się z sekcji przedniej i tylnej o wysokości 100 mm, wykonanych z wysokiej jakości stali miękkiej. Kluczowym elementem konstrukcyjnym są części narożne o grubości 2 mm, które gwarantują stabilność całej obudowy, oraz panele o grubości 1,5 mm z podwójnymi powrotami na krawędziach, co znacząco zwiększa wytrzymałość mechaniczną na obciążenia statyczne.

• Zwiększona przestrzeń montażowa: Wysokość 100 mm tworzy dodatkową przestrzeń pod obudową, co ułatwia wprowadzanie i układanie grubych wiązek kablowych.
• Trwałość i estetyka: Powierzchnia została wykończona proszkową powłoką strukturową w kolorze RAL 7022, zapewniającą doskonałą odporność na korozję i uszkodzenia mechaniczne.
• Modułowość: Zdejmowalne pokrywy przednie umożliwiają szybki dostęp do wnętrza cokołu bez konieczności demontażu całej konstrukcji.

Zgodność z Normami

Produkt został zaprojektowany z myślą o rygorystycznych standardach bezpieczeństwa i organizacji pracy w przemyśle. Cokół PF1080 umożliwia kablowanie bez żadnych ograniczeń przestrzennych, co jest w pełni zgodne z normą VDE 0113. Standard ten określa wymagania dotyczące wyposażenia elektrycznego maszyn, a zastosowanie dedykowanego cokołu Hoffman ułatwia zachowanie odpowiednich promieni gięcia przewodów oraz separację obwodów, co jest kluczowe dla certyfikacji systemów automatyki.

Zastosowanie

Cokół PF1080 znajduje szerokie zastosowanie w budowie rozdzielnic elektrycznych, szaf sterowniczych oraz systemów IT. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest estetyczne i funkcjonalne podniesienie obudowy nad poziom posadzki. Dzięki swojej konstrukcji doskonale sprawdza się w:

• Zakładach przemysłowych przy budowie linii produkcyjnych.
• Centrach danych jako podstawa pod szafy serwerowe.
• Rozdzielniach głównych, gdzie wymagane jest sprawne zarządzanie dużą ilością kabli zasilających.

Wskazówki Montażowe

Montaż cokołu PF1080 jest intuicyjny, jednak dla zachowania pełnej funkcjonalności należy pamiętać o kilku aspektach technicznych:

• Kompletacja zestawu: Aby uzyskać pełną zabudowę cokołu, należy dokupić panele boczne typu PS dopasowane do głębokości szafy.
• Łączenie szeregowe: W przypadku łączenia kilku obudów w jeden ciąg, zaleca się zastosowanie paneli poprzecznych PCP. Zwiększają one sztywność konstrukcji i stanowią dodatkowe podparcie dla kanałów kablowych.
• Mocowanie: Należy użyć dołączonych akcesoriów montażowych, aby zapewnić trwałe połączenie elementów kątowych z ramą szafy.

FAQ

• Czy zestaw zawiera panele boczne? Nie, zestaw PF1080 obejmuje sekcję przednią i tylną (4 narożniki i 2 panele). Panele boczne PS należy dobrać oddzielnie w zależności od głębokości szafy.
• Jaki jest stopień ochrony cokołu? Cokół stanowi mechaniczną podstawę szafy; szczelność całego zestawu zależy od poprawnego montażu paneli bocznych i uszczelnień systemowych.
• Czy cokół nadaje się do szaf o wysokości 200 mm? Ten konkretny model ma wysokość 100 mm. Producent oferuje również wersje 200 mm, które posiadają dwuczęściowe panele tylne dla jeszcze łatwiejszego zarządzania okablowaniem.
