Cokół dla obciążeń powyżej 300kg, 100mm, XVTL-SO100/SS-10/5 | 116542 Eaton

Alternatywny kod produktu: XLSPH1105

Opis i Kluczowe Cechy

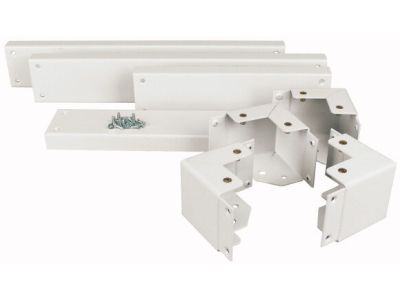

Cokół oznaczony symbolem 116542 (XVTL-SO100/SS-10/5) przeznaczony jest do montażu pod rozdzielnice stojące z serii XVTL o prądzie znamionowym do 2500A. Dzięki wysokości 100 mm oraz nośności powyżej 300 kg stanowi solidną podstawę dla ciężkich zestawów rozdzielczych, zapewniając stabilność i bezpieczeństwo instalacji. Cokół jest elementem systemu rozdzielnic XVTL dostępnych w stopniu ochrony IP40 oraz IP55, wykonanych w I klasie ochronności.

• Nośność powyżej 300 kg: Umożliwia bezpieczne posadowienie rozdzielnic o dużej masie, eliminując ryzyko odkształceń lub przechylenia.
• Wysokość 100 mm: Zapewnia odpowiedni prześwit pod rozdzielnicą, ułatwiający doprowadzenie kabli oraz wentylację przestrzeni montażowej.
• Kompatybilność z rozdzielnicami XVTL: Gwarantuje perfekcyjne dopasowanie i łatwy montaż w ramach systemu, bez konieczności obróbki mechanicznej.
• Wykonanie w I klasie ochronności: Cokół zachowuje ciągłość ochrony przeciwporażeniowej, współpracując z obudową rozdzielnicy.
• Przystosowany do zabudowy szeregowej: Umożliwia tworzenie spójnych rzędów rozdzielnic w rozdzielniach głównych i podrozdzielniach.

Zgodność z Normami

Cokół został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Jako element systemu rozdzielnic XVTL spełnia standardy stawiane obudowom elektrycznym w budownictwie, w tym wymagania dotyczące ochronności i wytrzymałości mechanicznej. Niezależnie od konkretnych numerów norm, produkt jest dopuszczony do obrotu na terenie UE i może być stosowany w instalacach zgodnych z normą PN-IEC 60364.

Zastosowanie

Cokół znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i bezpieczne posadowienie rozdzielnic stojących o znacznej masie. Szczególnie polecany jest do:

• Montażu rozdzielnic głównych w budynkach przemysłowych, komercyjnych i użyteczności publicznej.
• Tworzenia ciągów rozdzielczych w rozdzielniach elektrycznych, gdzie zachowanie równego poziomu i dostępu do kabli jest kluczowe.
• Posadowienia rozdzielnic w pomieszczeniach technicznych, gdzie występują drgania lub nierówne podłoże.
• Modernizacji istniejących układów, gdy konieczne jest podniesienie rozdzielnicy dla ułatwienia prowadzenia tras kablowych.

Wskazówki Montażowe

Montaż cokołu oraz rozdzielnicy powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Cokół należy trwale zamocować do podłoża (posadzki) przy użyciu dostarczonych lub odpowiednio dobranych śrub kotwiących, zgodnie z instrukcją producenta. Należy upewnić się, że powierzchnia podłoża jest nośna i wypoziomowana. Rozdzielnicę należy ustawić na cokole, dokręcając śruby mocujące z momentem zalecanym w dokumentacji technicznej. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu znamionowego rozdzielnicy.

FAQ

• Jaka jest maksymalna masa rozdzielnicy, jaką można postawić na tym cokole? Cokół zaprojektowano dla obciążeń powyżej 300 kg. W praktyce oznacza to, że bezpiecznie utrzyma rozdzielnicę o masie do tej wartości, pod warunkiem prawidłowego zamocowania.
• Czy cokół pasuje do innych serii rozdzielnic, np. Profi+? Cokół został opracowany specjalnie dla rozdzielnic stojących serii XVTL. Aplikacja z innymi typami rozdzielnic wymaga indywidualnej weryfikacji kompatybilności mechanicznej i nie jest zalecana bez konsultacji z producentem.
• Z jakiego materiału wykonany jest cokół? Producent nie podaje w karcie katalogowej materiału cokołu. Zalecamy zapoznanie się z dokumentacją techniczną produktu dostępną na stronie producenta.
