Cokół 200mm do obudów PLA, PLAT 750x320mm IP44 , Thalassa | NSYZA273G Schneider Electric

Opis i Kluczowe Cechy

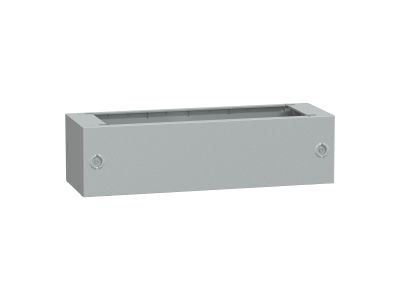

Cokół NSYZA273G z gamy Thalassa to akcesorium montażowe przeznaczone do obudów serii PLA i PLAT o wymiarach 750×320 mm. Dzięki wysokości 200 mm podnosi obudowę, ułatwiając prowadzenie kabli i poprawiając ochronę przed wilgocią – stopień szczelności IP44 zapewnia odporność na bryzgi wodne w instalacjach zewnętrznych i przemysłowych. W skład zestawu wchodzą: 2 części boczne, 2 panele przednie oraz komplet elementów mocujących.

• Wysokość 200 mm: umożliwia podwyższenie obudowy, co ułatwia dostęp do przyłączy kablowych i poprawia wentylację wewnątrz szafy.
• Dopasowanie do obudów 750×320 mm: dedykowany do typowych rozmiarów obudów PLA i PLAT, gwarantuje stabilny i szczelny montaż.
• Stopień ochrony IP44: skuteczna bariera dla ciał stałych większych niż 1 mm oraz bryzgów wody, odpowiednia do miejsc narażonych na wilgoć.
• Komplet akcesoriów w zestawie: dwie ścianki boczne, dwa panele przednie i elementy mocujące – wszystko przygotowane do szybkiego montażu bez konieczności dokupowania dodatkowych części.
• Element gamy Thalassa: produkt zaprojektowany jako spójne uzupełnienie obudów Thalassa, zachowujący estetykę i funkcjonalność całej rodziny.

Zgodność z Normami

Produkt Thalassa NSYZA273G spełnia wymagania europejskich norm dla akcesoriów obudów elektrycznych i posiada oznaczenie CE. Zastosowane materiały oraz konstrukcja zapewniają zgodność z ogólnymi standardami bezpieczeństwa mechanicznym i ochronnym. Stopień ochrony IP44 potwierdzony jest badaniami według normy EN 60529 (jeśli nie podano inaczej w danych producenta).

Zastosowanie

Cokół NSYZA273G to uniwersalne akcesorium do podwyższania obudów w instalacjach rozdzielczych, sterowniczych i automatyki przemysłowej. Sprawdza się wszędzie tam, gdzie wymagana jest dodatkowa ochrona przed wilgocią oraz ergonomiczny dostęp do wnętrza szafy.

• Podwyższenie obudów PLA/PLAT w rozdzielnicach głównych i podrozdzielniach w strefach narażonych na zachlapanie (hale produkcyjne, myjnie, tunele technologiczne).
• Montaż na zewnątrz budynków jako podstawa szafek pomiarowych lub sterowniczych, gdzie istotna jest ochrona przed bryzgami deszczu (IP44).
• Ułatwienie prowadzenia kabli pod obudową – zwiększona przestrzeń umożliwia uporządkowane wyprowadzenie przewodów bez utrudniania dostępu do osprzętu.
• Integracja z istniejącymi układami – jako element rozbudowy lub modernizacji istniejących zestawów obudów Thalassa.

Wskazówki Montażowe

Montaż cokołu powinien być wykonany przez personel z uprawnieniami SEP (dotyczy instalacji elektrycznych, w których obudowa będzie używana). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające w całej objętej instalacji. Cokół mocuje się do spodu obudowy za pomocą dostarczonych elementów mocujących – moment dokręcania łączników należy stosować zgodnie z dokumentacją producenta. Upewnij się, że wszystkie połączenia są szczelne, a uszczelki (jeśli występują) umieszczone prawidłowo, aby zachować deklarowany stopień ochrony IP44. Przekrój przewodów prowadzonych wewnątrz cokołu dobierz do przewidywanego obciążenia prądowego, zachowując odpowiednie promienie gięcia.

FAQ

• Jaki jest stopień ochrony cokołu NSYZA273G? Cokół wraz z obudową zapewnia stopień ochrony IP44 – odporność na ciała stałe większe niż 1 mm oraz bryzgi wody ze wszystkich kierunków. Sam cokół jest częścią składową zestawu, szczelność uzyskuje się po prawidłowym montażu.
• Czy cokół pasuje do obudów innych producentów? Produkt jest dedykowany do obudów serii PLA i PLAT marki Thalassa o wymiarach 750×320 mm. Nie gwarantuje się kompatybilności z obudowami innych producentów ze względu na różnice w geometrii i systemach mocowania.
• Czy w cokole można zamontować przepusty kablowe? Cokół posiada płaskie ścianki, które można wiercić w miejscach nieosłabiających konstrukcji (np. w górnej części paneli przednich). Zaleca się stosowanie dławików kablowych o odpowiedniej klasie ochrony, a otwory należy uszczelnić, aby nie obniżać IP44.
