Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1112-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11125EF320AA0

Opis i Kluczowe Cechy

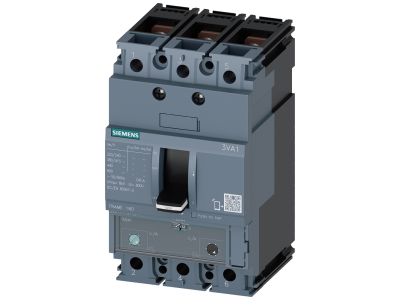

Wyłącznik kompaktowy Siemens 3VA1112-5EF32-0AA0 z serii SENTRON 3VA1 to trójbiegunowe urządzenie ochronne w obudowie Frame 160, przystosowane do prądu znamionowego 125 A. Dzięki zdolności łączeniowej zwarciowej Icu = 55 kA przy 415 V AC zapewnia skuteczne wyłączanie obwodów w warunkach awarii, minimalizując ryzyko uszkodzeń urządzeń i instalacji. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowo-zwarciowy (TM240, ATAM) z regulacją prądu przeciążeniowego Ir w zakresie 88…125 A oraz nastawą zwarciową Ii = 5…10 × In, umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do konkretnego odbiornika. Przyłącze wykonano za pomocą płaskich śrub – pewne i trwałe połączenie przewodów.

• Prąd znamionowy In = 125 A: odporność na ciągłe obciążenie w obwodach o wysokim poborze mocy, bez ryzyka przegrzania wyłącznika.
• Zdolność łączeniowa zwarciowa Icu = 55 kA przy 415 V AC: pewne wyłączenie zwarć o dużych prądach, ochrona osób i mienia przed skutkami awarii.
• Termomagnetyczny wyzwalacz TM240 (ATAM) z regulacją Ir = 88…125 A: elastyczne dopasowanie zabezpieczenia przeciążeniowego do rzeczywistego obciążenia, redukcja zbędnych wyłączeń.
• Nastawa zwarciowa Ii = 5…10 × In: możliwość skalowania progu zwarciowego dla silników lub instalacji o specyficznych charakterystykach rozruchu.
• Kompatybilność z wyposażeniem dodatkowym serii 3VA: modułowa rozbudowa (wyzwalacze wzierne, pomocnicze, sygnalizacyjne) bez zmiany konstrukcji wyłącznika.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania norm międzynarodowych IEC/EN dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach przemysłowych i infrastrukturalnych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik 3VA1112-5EF32-0AA0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem przy prądach do 125 A. Idealnie nadaje się do:

• Ochrony silników elektrycznych oraz rozruszników w układach napędowych – regulacja Ii pozwala uniknąć wyłączania podczas rozruchu.
• Zabezpieczania rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych oraz infrastrukturze komercyjnej.
• Stosowania jako wyłącznik główny w szafach sterowniczych i zasilających maszyn – wysoka zdolność zwarciowa zapewnia bezpieczeństwo.
• Ochrony obwodów oświetleniowych, grzewczych i innych odbiorników o stałym obciążeniu – regulacja Ir precyzyjnie dopasowuje próg przeciążenia.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed ponownym załączeniem. Wyłącznik przeznaczony jest do montażu stałego w rozdzielnicy lub techniką wtykową (zgodnie z dokumentacją producenta). Przyłącze płaskie śrubowe należy dokręcić momentem podanym w karcie katalogowej. Przekrój przewodów dobierz do prądu znamionowego 125 A oraz warunków zwarciowych. Po zamontowaniu sprawdź działanie wyzwalaczy i nastaw.

FAQ

• Czy wyłącznik ma regulację prądu przeciążeniowego? Tak, wyposażony jest w termomagnetyczny wyzwalacz TM240 z możliwością nastawy Ir od 88 A do 125 A, co pozwala dopasować zabezpieczenie do rzeczywistego obciążenia.
• Jaka jest zdolność łączeniowa zwarciowa przy 415 V? Icu wynosi 55 kA – wyłącznik bezpiecznie wyłącza zwarcia o prądzie do 55 kA bez uszkodzenia.
• Czy można montować go na szynie DIN? Nie – wyłącznik kompaktowy 3VA1 Frame 160 montowany jest na stałe (śruby) lub jako wtykowy w dedykowanej podstawie. Nie jest przystosowany do szyny TH35.
