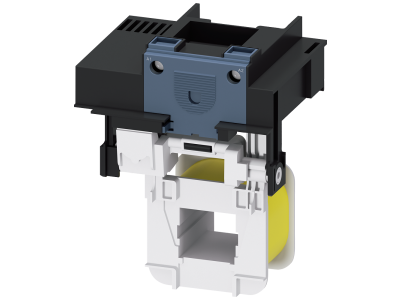

Cewka wsuwana do S6 urucham. AC/DC UC23-26V | 3RT1955-5AB31 Siemens

Alternatywny kod produktu: 3RT19555AB31

Opis i Kluczowe Cechy

Cewka wsuwana 3RT1955-5AB31 firmy Siemens przeznaczona jest do napędu styczników modułowego systemu SIRIUS, w szczególności modeli 3RT105 oraz 3RT145. Zasilana napięciem przemiennym (AC 50–60 Hz) lub stałym w zakresie 23–26 V, umożliwia uniwersalne sterowanie w instalacjach prądu zmiennego i stałego. Cewka wyposażona jest w funkcję przełączania na tryb oszczędnościowy po załączeniu stycznika, co ogranicza straty ciepła i zużycie energii. Przyłącze wykonano w technologii śrubowej, zapewniającej pewny i trwały montaż przewodów.

• Napięcie sterowania AC/DC 23–26 V: uniwersalne zasilanie umożliwia stosowanie w obwodach prądu przemiennego i stałego, co zwiększa elastyczność projektowania układów sterowania.
• Tryb oszczędnościowy: po załączeniu stycznika cewka automatycznie przełącza się na niższy pobór mocy, redukując straty ciepła i koszty eksploatacji.
• Przyłącze śrubowe: łatwy i niezawodny montaż przewodów, odporny na wibracje – idealny do zastosowań przemysłowych.
• Przeznaczenie do styczników SIRIUS 3RT105/3RT145: gwarantowana kompatybilność i bezproblemowa wymiana w istniejących układach.
• Modułowy system SIRIUS: prosta integracja z pozostałymi elementami aparatury modułowej Siemens, ułatwiająca rozbudowę i modernizację rozdzielnic.

Zgodność z Normami

Produkt jest częścią modułowego systemu SIRIUS i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw unijnych. Posiada certyfikat CE. Szczegółowe informacje o normach (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Cewka wsuwana 3RT1955-5AB31 znajduje zastosowanie w układach sterowania silnikami oraz innymi odbiornikami energii elektrycznej, gdzie wymagane jest niezawodne załączanie styczników. Dzięki uniwersalnemu napięciu sterowania nadaje się do instalacji prądu przemiennego i stałego.

• Sterowanie silnikami indukcyjnymi i komutatorowymi w maszynach przemysłowych.
• Załączanie odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Impulsowe sterowanie stycznikami w automatyce budynkowej oraz układach PLC.
• Zastosowanie w instalacjach wymagających niskiego poboru mocy w stanie załączenia dzięki trybowi oszczędnościowemu.

Wskazówki Montażowe

Montaż cewki wsuwanej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Cewkę montuje się na styczniku (modele 3RT105/3RT145) zgodnie z instrukcją producenta – nie wymaga dodatkowego mocowania na szynie TH35. Przyłącze śrubowe należy dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów sterowniczych dobiera się w zależności od prądu cewki (zalecamy sprawdzenie karty katalogowej). Po montażu sprawdzić poprawność połączeń oraz działanie trybu oszczędnościowego.

FAQ

• Jakie napięcie sterowania ma cewka 3RT1955-5AB31? Cewka jest przystosowana do napięcia przemiennego AC 50–60 Hz oraz stałego w zakresie 23–26 V. Uniwersalność pozwala na stosowanie zarówno w obwodach prądu zmiennego, jak i stałego bez zmiany modelu.
• Czy cewka posiada tryb oszczędnościowy i jak on działa? Tak, po załączeniu stycznika cewka automatycznie przełącza się na tryb obniżonego poboru mocy. Redukuje to wydzielane ciepło i zużycie energii, co jest szczególnie korzystne w aplikacjach pracujących z długimi czasami załączenia.
• Czy cewka ma podświetlenie lub sygnalizację LED? Nie, jest to element wykonawczy stycznika, nie zawiera wskaźników optycznych. Stan załączenia można monitorować za pomocą pomocniczych styków stycznika lub dodatkowego modułu sygnalizacyjnego systemu SIRIUS.
