Cewka wsuwana do S6 urucham. AC/DC UC220-240V | 3RT1955-5AP31 Siemens

Alternatywny kod produktu: 3RT19555AP31

Opis i Kluczowe Cechy

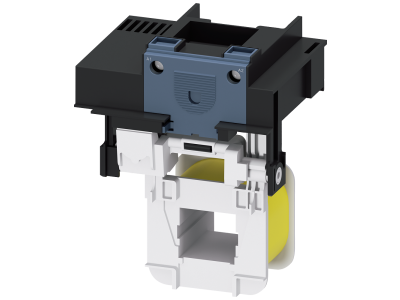

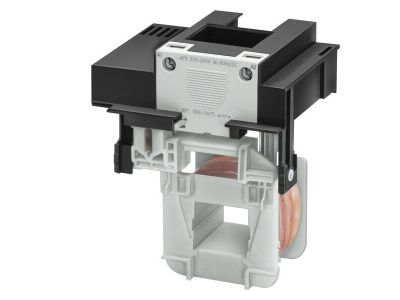

Cewka wsuwana Siemens SIRIUS 3RT1955-5AP31 to uniwersalny napęd elektromagnetyczny przeznaczony do styczników serii 3RT105 i 3RT145 w systemie modułowym SIRIUS. Zasilana napięciem 220–240 V zarówno prądu przemiennego (AC 50–60 Hz), jak i stałego (DC), zapewnia elastyczność w różnych instalacjach. Dzięki zintegrowanemu przełączaniu na tryb oszczędnościowy zmniejsza pobór mocy utrzymania załączenia, ograniczając nagrzewanie i straty energii. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Szerokość modułu – standardowa dla systemu SIRIUS (szyna TH35).

• Napięcie sterowania 220–240 V AC/DC: umożliwia pracę w obwodach prądu przemiennego i stałego bez konieczności stosowania dodatkowych przetwornic, co upraszcza projektowanie i montaż.
• Częstotliwość AC 50–60 Hz: kompatybilność z sieciami elektroenergetycznymi w różnych regionach, bez ryzyka przegrzania rdzenia.
• Funkcja przełączania na tryb oszczędnościowy: po załączeniu stycznika cewka automatycznie redukuje napięcie utrzymania, obniżając pobór mocy i wydłużając żywotność elementów.
• Dedykowana do styczników 3RT105 i 3RT145: gwarantowana kompatybilność mechaniczna i elektryczna z systemem SIRIUS, prosty montaż bez przeróbek.
• Przyłącze śrubowe: bezpieczne i trwałe połączenie przewodów o przekroju do 2,5 mm², odporne na wibracje w szafach sterowniczych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Cewka wsuwana 3RT1955-5AP31 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagana jest niezawodna praca styczników przy zmiennym zasilaniu AC/DC.

• Sterowanie silnikami elektrycznymi w rozdzielnicach maszyn i urządzeń produkcyjnych.
• Przekazywanie impulsów załączających do styczników/ przekaźników w systemach PLC.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i wentylacją w obiektach komercyjnych.
• Zastosowania w transporcie i infrastrukturze (np. stacje ładowania, szafy sterownicze linii produkcyjnych).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Cewkę mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe dokręcać zgodnie z momentem określonym w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia stycznika, uwzględniając prąd załączenia cewki. Nie przekraczać maksymalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Jakie napięcie sterowania ma cewka 3RT1955-5AP31? Cewka jest przystosowana do napięcia 220–240 V zarówno prądu przemiennego (50–60 Hz), jak i stałego.
• Czy cewka posiada wbudowaną sygnalizację LED? Producent nie przewiduje w tej cewce wbudowanej diody sygnalizującej załączenie. Sterowanie załączeniem można monitorować za pomocą zewnętrznych wskaźników.
• Do jakich styczników pasuje ten model? Cewka jest dedykowana do styczników Siemens SIRIUS 3RT105 i 3RT145 o wielkości S6.
