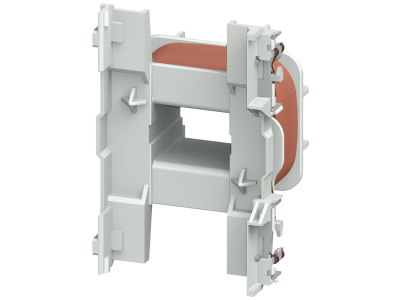

Cewka magnetyczna do styczników 18,5kW AC48V do styczników silnikowych, S0 | 3RT2926-5AH21 Siemens

Alternatywny kod produktu: 3RT29265AH21

Opis i Kluczowe Cechy

Cewka magnetyczna Siemens SIRIUS o symbolu 3RT2926-5AH21 przeznaczona do styczników silnikowych o mocy 18,5 kW. Zasilana napięciem przemiennym AC 48 V (50/60 Hz), umożliwia bezpieczne i efektywne sterowanie w instalacjach wymagających napięcia bezpiecznego. Kompatybilna z serią styczników 3RT2 (modele 3RT2325-.A, 3RT2.26-.A, 3RT2.27-.A i 3RT2028-.A) w ramach modułowego systemu SIRIUS.

• Napięcie cewki AC 48 V: pozwala na sterowanie stycznikami w obwodach o obniżonym napięciu, co zwiększa bezpieczeństwo obsługi i redukuje ryzyko porażenia.
• Częstotliwość 50/60 Hz: uniwersalne zastosowanie zarówno w sieciach 50 Hz, jak i 60 Hz, bez konieczności wymiany cewki.
• Kompatybilność ze stycznikami 3RT2: dedykowana do styczników silnikowych serii S0/S2/S3, gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Moc znamionowa styczników 18,5 kW: przeznaczona do sterowania odbiornikami o tej mocy, zapewnia niezawodne załączanie w typowych aplikacjach przemysłowych.
• Modułowa budowa SIRIUS: upraszcza rozbudowę instalacji i serwis, a wymiana cewki może być wykonana szybko bez demontażu całego stycznika.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Cewka magnetyczna służy do elektrycznego załączania styczników w układach sterowania maszynami i instalacjami. Sprawdza się w aplikacjach wymagających niezawodnego przełączania obwodów przy napięciu 48 V AC.

• Sterowanie stycznikami silnikowymi w szafach sterowniczych maszyn przemysłowych.
• Automatyka budynkowa – załączanie oświetlenia, ogrzewania, wentylacji.
• Impulsy do przekaźników, styczników pomocniczych lub wejść PLC.
• Wymiana uszkodzonej cewki w istniejącym systemie SIRIUS.

Wskazówki Montażowe

Montaż i wymianę cewki może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Cewkę montować zgodnie z instrukcją producenta na styczniku, zachowując odpowiedni moment dokręcania śrub. Przekrój przewodów należy dobrać do prądu znamionowego cewki (zgodnie z dokumentacją techniczną) oraz obowiązującymi normami.

FAQ

• Czy cewka jest wyposażona w podświetlenie LED? Nie, jest to standardowa cewka elektromagnetyczna bez wbudowanego podświetlenia. W systemie SIRIUS dostępne są osobne moduły sygnalizacyjne.
• Jaki stopień ochrony (IP) ma cewka? Stopień ochrony zależy od obudowy stycznika lub rozdzielnicy. Sama cewka jako element wewnętrzny nie posiada własnego IP – montowana jest wewnątrz obudowy o odpowiednim stopniu ochrony (np. IP20 w szafie sterowniczej).
• Czy cewka może pracować przy napięciu stałym? Nie, jest przeznaczona wyłącznie do napięcia przemiennego AC 48 V (50/60 Hz). Stosowanie na prąd stały może uszkodzić cewkę i stwarzać zagrożenie.
