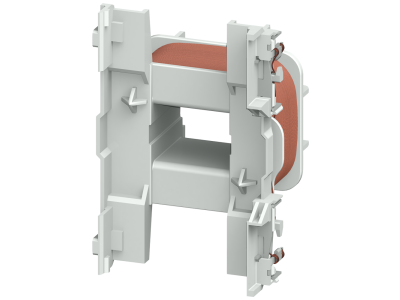

Cewka magnetyczna do styczników 18,5kW AC24V do styczników silnikowych, S0 | 3RT2926-5AC21 Siemens

Alternatywny kod produktu: 3RT29265AC21

Opis i Kluczowe Cechy

Cewka magnetyczna Siemens 3RT2926-5AC21 to dedykowany element sterowania do styczników silnikowych z rodziny SIRIUS. Zaprojektowana do pracy przy napięciu AC 24 V i częstotliwości 50/60 Hz, zapewnia niezawodne załączanie styczników o mocy do 18,5 kW. Dzięki modułowej budowie systemu SIRIUS cewka umożliwia szybką i bezbłędną wymianę w istniejących układach.

• Napięcie zasilania AC 24 V: Umożliwia bezpieczne sterowanie niskim napięciem, zgodne z wymogami instalacji o obniżonym ryzyku porażenia.
• Częstotliwość 50/60 Hz: Gwarantuje uniwersalność zastosowania w instalacjach pracujących zarówno w standardzie 50 Hz, jak i 60 Hz.
• Kompatybilność ze stycznikami 3RT2…: Przeznaczona do współpracy z seriami 3RT2325-.A, 3RT2.26-.A, 3RT2.27-.A oraz 3RT2028-.A – pewność dopasowania i łatwa modernizacja.
• System modułowy SIRIUS: Umożliwia skalowalną rozbudowę i szybki serwis bez konieczności zmiany konfiguracji szafy sterowniczej.
• Przeznaczenie do styczników silnikowych 18,5 kW: Umożliwia sterowanie silnikami o znacznym obciążeniu w aplikacjach przemysłowych i automatyce budynkowej.

Zgodność z Normami

Cewka magnetyczna 3RT2926-5AC21 została wyprodukowana zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Spełnia standardy jakości i bezpieczeństwa charakterystyczne dla produktów systemu SIRIUS firmy Siemens.

Zastosowanie

Cewka stosowana jest w układach automatyki przemysłowej i budynkowej do zdalnego załączania styczników silnikowych oraz przekaźników mocy. Sprawdza się w następujących scenariuszach:

• Sterowanie rozruchem silników: Zapewnia załączanie i wyłączanie styczników w obwodach silników elektrycznych o mocy do 18,5 kW.
• Impulsy do styczników w układach PLC: Umożliwia realizację sekwencji sterowania z poziomu sterownika programowalnego.
• Automatyka budynkowa: Stosowana w centralach wentylacyjnych, pompach i innych urządzeniach wymagających łącznika silnikowego.
• Modernizacja i serwis istniejących rozdzielnic: Pozwala na szybką wymianę cewki w stycznikach serii 3RT2 bez konieczności demontażu całego układu.

Wskazówki Montażowe

Montaż i wymiana cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające. Cewkę mocuje się na styczniku zgodnie z instrukcją producenta – zwrócić uwagę na prawidłowe ułożenie i dociśnięcie aż do zatrzaśnięcia. Moment dokręcania połączeń śrubowych oraz przekrój przewodów należy dobrać według dokumentacji technicznej stycznika (np. dla styczników 3RT2).

FAQ

• Czy cewka 3RT2926-5AC21 jest wyposażona w podświetlenie (LED)? Nie, cewka magnetyczna nie zawiera elementów podświetlających. Sygnalizację stanu załączenia należy zapewnić za pomocą zewnętrznych lampek lub modułów sygnalizacyjnych.
• Jaki stopień ochrony ma cewka? Producent nie podaje stopnia ochrony IP dla samej cewki. Dla większości aparatury modułowej montowanej w rozdzielnicach typowym stopniem ochrony jest IP20. Ostateczna szczelność zależy od zastosowanej obudowy.
• Czy cewka może pracować przy napięciu stałym (DC)? Nie. Cewka 3RT2926-5AC21 jest przeznaczona wyłącznie do zasilania prądem przemiennym (AC) o napięciu 24 V i częstotliwości 50/60 Hz. Zastosowanie napięcia stałego może spowodować jej uszkodzenie.
