Cewka magnetyczna do stycznika S3, AC 230 V, 50 / 60 Hz, | 3RT2944-5AL21 Siemens

Alternatywny kod produktu: 3RT29445AL21

Opis i Kluczowe Cechy

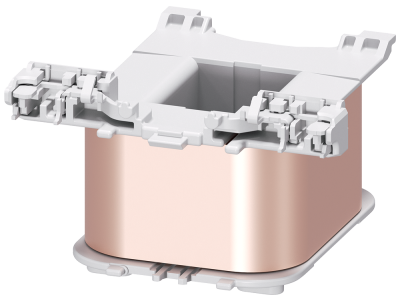

Cewka magnetyczna Siemens o symbolu 3RT2944-5AL21 stanowi dedykowany element wykonawczy dla styczników serii 3RT2.4.-.A w ramach modułowego systemu SIRIUS. Zasilana napięciem przemiennym AC 230 V z częstotliwością 50/60 Hz, umożliwia bezpośrednie podłączenie do typowej sieci instalacyjnej, eliminując potrzebę stosowania dodatkowych źródeł. Kompaktowa konstrukcja cewki zapewnia niezawodne załączanie stycznika przy minimalnym zapotrzebowaniu na miejsce w szafie sterowniczej.

• AC 230 V, 50/60 Hz: możliwość bezpośredniego zasilania z powszechnie dostępnej sieci energetycznej, co skraca czas montażu i upraszcza projekt instalacji.
• Kompatybilność z serią 3RT2.4.-.A: gwarantuje bezproblemową wymianę oraz dopasowanie mechaniczne i elektryczne bez konieczności modyfikacji istniejących obwodów.
• System modułowy SIRIUS: ułatwia rozbudowę i modernizację instalacji dzięki zunifikowanym wymiarom i akcesoriom, co przekłada się na niższe koszty utrzymania.
• Zintegrowany obwód magnetyczny: zapewnia ciche i pewne załączanie stycznika, minimalizując zużycie mechaniczne oraz ryzyko drgań zestyków.
• Przystosowanie do ciągłej pracy: cewka jest zaprojektowana do długotrwałego załączenia bez przegrzewania, zgodnie z wymaganiami norm dla aparatury sterowniczej.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja cewki opiera się na standardach DIN, zapewniając zamienność w systemach SIRIUS oraz wysoką powtarzalność parametrów.

Zastosowanie

Cewka 3RT2944-5AL21 jest przeznaczona do wysterowania styczników serii 3RT2.4.-.A w obwodach sterowniczych prądu przemiennego. Dzięki wygodnemu napięciu 230 V AC znajduje zastosowanie w szerokim zakresie instalacji:

• Sterowanie silnikami elektrycznymi w szafach rozdzielczych – załączanie i wyłączanie poprzez stycznik główny.
• Zdalne włączanie/wyłączanie odbiorników (oświetlenie, nagrzewnice, pompy) za pomocą sygnałów z PLC lub przekaźników pośredniczących.
• Budowa układów przełączania źródeł zasilania (np. SZR) w automatyce budynkowej i przemysłowej.
• Impulsowe sterowanie stycznikami w aplikacjach wymagających separacji galwanicznej od obwodów sterowniczych.

Wskazówki Montażowe

Montaż cewki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach instalacji. Cewkę montuje się bezpośrednio na styczniku 3RT2.4.-.A zgodnie z instrukcją producenta – nie wymaga oddzielnego mocowania. Przekrój przewodów przyłączeniowych należy dobrać do rzeczywistego prądu pobieranego przez cewkę (wartość podana w dokumentacji stycznika). Dokręcanie śrub zacisków wykonać z momentem zgodnym z zaleceniami Siemens (np. 0,6–0,8 Nm). Po montażu sprawdzić poprawność połączeń i zaizolować nieużywane przewody.

FAQ

• Czy cewka jest kompatybilna z napięciem stałym (DC)? Nie. Cewka 3RT2944-5AL21 jest przeznaczona wyłącznie do zasilania prądem przemiennym AC 230 V o częstotliwości 50 lub 60 Hz. Stosowanie napięcia stałego może spowodować uszkodzenie uzwojenia.
• Jaki jest stopień ochrony (IP) cewki? Producent nie podaje konkretnego stopnia IP dla samej cewki. W typowych zastosowaniach cewka montowana jest wewnątrz obudowy stycznika, co zapewnia ochronę przed dotykiem i ciałami stałymi na poziomie IP20 (dla zestawu). W celu uzyskania wyższej ochrony należy umieścić stycznik w rozdzielnicy o odpowiedniej klasie.
• Czy cewkę można stosować w układzie pracy ciągłej? Tak, cewka jest zaprojektowana do pracy ciągłej przy znamionowym napięciu AC 230 V. Należy jednak upewnić się, że stycznik wraz z cewką znajduje się w otoczeniu o temperaturze nieprzekraczającej wartości podanej w dokumentacji serii 3RT2.4.-.A.
