Cewka magnetyczna do stycznika S2, AC 220V 50Hz/240V 60Hz | 3RT2934-5AP61 Siemens

Alternatywny kod produktu: 3RT29345AP61

Opis i Kluczowe Cechy

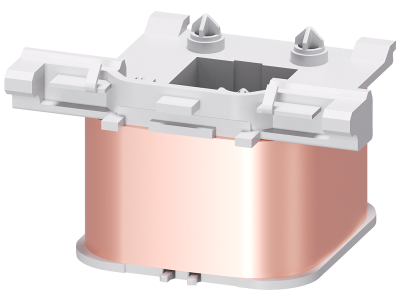

Cewka magnetyczna firmy Siemens o symbolu 3RT2934-5AP61 przeznaczona jest do styczników modułowego systemu SIRIUS, w szczególności do serii 3RT2.3.-.A (S2). Zasilana napięciem przemiennym 220 V (50 Hz) lub 240 V (60 Hz), umożliwia pracę w różnych sieciach elektrycznych bez konieczności wymiany elementu. Kompaktowa konstrukcja i szybki montaż na styczniku sprawiają, że jest to optymalne rozwiązanie do budowy niezawodnych układów sterowania.

• Napięcie zasilania 220 V AC 50 Hz / 240 V AC 60 Hz: uniwersalność zastosowania – jedna cewka działa zarówno w sieciach europejskich (230 V/50 Hz), jak i w instalacjach o częstotliwości 60 Hz.
• Kompatybilność ze stycznikami 3RT2.3.-.A serii SIRIUS S2: gwarantuje łatwą wymianę i doskonałe dopasowanie mechaniczne oraz elektryczne.
• System modułowy SIRIUS: cewka stanowi integralny element zunifikowanego systemu aparatury sterowniczej, co upraszcza projektowanie i rozbudowę szaf sterowniczych.
• Producent Siemens: wysoka jakość wykonania, dostępność części zamiennych i długoletnie wsparcie techniczne.
• Prosta wymiana: cewka montowana bezpośrednio na styczniku, bez potrzeby stosowania dodatkowych uchwytów.

Zgodność z Normami

Cewka magnetyczna 3RT2934-5AP61 spełnia wymagania europejskich dyrektyw niskonapięciowych i posiada oznaczenie CE. Produkt jest zgodny z obowiązującymi normami międzynarodowymi dedykowanymi dla aparatury łączeniowej i sterowniczej. Montaż oraz eksploatacja zgodnie z instrukcją producenta zapewniają bezpieczeństwo użytkowania.

Zastosowanie

Cewka przeznaczona jest do załączania styczników serii S2 w typowych układach automatyki przemysłowej i budynkowej. Sprawdzi się w aplikacjach wymagających niezawodnego sterowania odbiornikami.

• Sterowanie silnikami i napędami w maszynach produkcyjnych.
• Załączanie obwodów oświetleniowych, grzewczych i wentylacyjnych w rozdzielnicach.
• Budowa systemów automatyki budynkowej (BMS) i sterowania sekwencyjnego.
• Zastosowanie w szafach sterowniczych jako element wykonawczy dla przekaźników PLC.

Wskazówki Montażowe

Montaż cewki oraz podłączenie napięcia sterującego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Cewkę osadzić na styczniku zgodnie z instrukcją producenta, a przewody przyłączyć do odpowiednich zacisków, stosując przekrój przewodu dobrany do prądu cewki (wartość podana w dokumentacji technicznej). Połączenia dokręcić z momentem obrotowym określonym przez producenta. Po montażu sprawdzić poprawność działania i izolację.

FAQ

• Do jakich styczników jest przeznaczona ta cewka? Cewka 3RT2934-5AP61 jest dedykowana do styczników Siemens SIRIUS S2 o symbolach 3RT2.3.-.A.
• Czy cewka ma wbudowane podświetlenie? Nie, jest to standardowa cewka magnetyczna bez elementów sygnalizacyjnych (LED/neonówka). Podświetlenie można uzyskać przez zastosowanie dodatkowego modułu lub przycisku z lampką.
• Jaki jest stopień ochrony cewki? Producent nie podaje konkretnego stopnia IP dla samej cewki. Zaleca się montaż w rozdzielnicy lub szafie sterowniczej o stopniu ochrony odpowiednim do środowiska pracy (np. IP20 w suchych pomieszczeniach).
