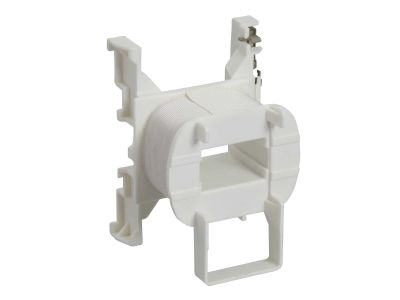

Cewka LXD1 48V AC 50/60 Hz do stycznika LC1D09-38, TeSys D | LXD1E7 Schneider Electric

Opis i Kluczowe Cechy

Cewka LXD1 dedykowana do styczników serii TeSys D (modele LC1D09…D38 oraz LC1DT20…DT40) to komponent wykonany w standardzie jakości gamy TeSys. Zaprojektowana do pracy przy napięciu sterowania 48 V AC (50/60 Hz) zapewnia niezawodne załączanie styczników w obwodach sterowniczych. Indukcyjność obwodu zamkniętego wynosząca 0,87 H gwarantuje stabilne wytwarzanie pola magnetycznego, co przekłada się na pewne działanie zestyków głównych. Trwałość mechaniczna na poziomie 15 milionów cykli łączeń potwierdza długą żywotność produktu w aplikacjach przemysłowych.

• Napięcie sterowania 48 V AC (50/60 Hz): idealne do obwodów automatyki i sterowania o standardowym napięciu 48 V, umożliwia bezpośrednie podłączenie do typowych źródeł zasilania.
• Indukcyjność 0,87 H (obwód zamknięty): zapewnia stabilne i powtarzalne wzbudzenie cewki, minimalizując ryzyko drgań styków i przedwczesnego zużycia mechanicznego.
• Trwałość mechaniczna 15 Mcykli: gwarantuje niezawodną pracę w aplikacjach o dużej liczbie łączeń, ograniczając koszty eksploatacji i przestojów.
• Zgodność z szeroką gamą styczników: pasuje do LC1D09…D38 (zakres prądowy 9–38 A) oraz LC1DT20…DT40, co ułatwia dobór i zamienność w istniejących instalacjach.
• Kompatybilność z serią TeSys D: zaprojektowana jako część zunifikowanego systemu aparatury modułowej, zapewnia łatwy montaż i wymianę bez modyfikacji konstrukcji stycznika.

Zgodność z Normami

Cewka LXD1 została wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa i jakości obowiązującymi dla aparatury łączeniowej. Posiada certyfikację CE, co poświadcza spełnienie zasadniczych wymagań dotyczących kompatybilności elektromagnetycznej oraz niskiego napięcia. Produkt przeznaczony jest do stosowania w instalacjach budowlanych i przemysłowych według norm DIN oraz IEC.

Zastosowanie

Cewka LXD1 jest komponentem dedykowanym do styczników serii TeSys D, stosowanych w układach sterowania i automatyki. Sprawdza się wszędzie tam, gdzie wymagane jest zdalne załączanie obciążeń przy napięciu sterowania 48 V AC.

• Sterowanie silnikami, pompami, wentylatorami i innymi odbiornikami w szafach sterowniczych.
• Realizacja impulsów załączających dla styczników w rozdzielnicach przemysłowych i bytowych.
• Współpraca z przekaźnikami, programowalnymi sterownikami PLC oraz modułami automatyki budynkowej (BMS).
• Zastosowanie w liniach produkcyjnych, gdzie niezbędna jest częsta łączność i wysoka trwałość mechaniczna.

Wskazówki Montażowe

Montaż cewki powinien być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie sterowania. Cewkę należy zamocować na rdzeniu stycznika zgodnie z instrukcją producenta – nie wymaga ona narzędzi specjalnych. Upewnij się, że przewody sterownicze mają przekrój dobrany do prądu cewki (dane na tabliczce znamionowej) oraz są solidnie dociśnięte w zaciskach. Po zamontowaniu sprawdź poprawność działania poprzez załączenie napięcia i obserwację płynnego wciągnięcia zwory.

FAQ

• Czy cewka LXD1 nadaje się do stycznika LC1D09? Tak, cewka jest zgodna ze wszystkimi modelami z zakresu LC1D09…D38 oraz LC1DT20…DT40. Przed zakupem zalecamy weryfikację symbolu stycznika.
• Jakie napięcie sterowania jest wymagane? Cewka przeznaczona jest do pracy przy napięciu 48 V AC o częstotliwości 50/60 Hz. Należy bezwzględnie stosować napięcie zgodne z podanym – nieodpowiednie napięcie może uszkodzić cewkę lub uniemożliwić załączenie stycznika.
• Jaka jest trwałość mechaniczna tego komponentu? Deklarowana trwałość mechaniczna wynosi 15 milionów cykli łączeń (zwarcia i rozwarcia). Oznacza to, że w typowych warunkach pracy cewka zachowuje pełną sprawność przez bardzo długi okres eksploatacji.
