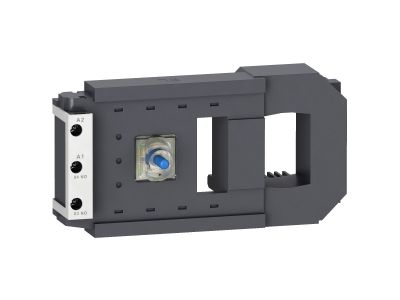

Cewka LX1FL TeSys F 220-240VAC 40/400Hz | LX1FL220 Schneider Electric

Opis i Kluczowe Cechy

Cewka LX1FL220 z rodziny TeSys F to cewka stycznika przeznaczona do napięcia zasilania 220–240 V AC o częstotliwości 40/400 Hz. Została zaprojektowana do współpracy z modelami styczników LC1F1250 i LC1F630, zapewniając niezawodne załączanie i wyłączanie obwodów. Parametry elektryczne – niska rezystancja rozruchu (25,5 Ω) i wysoka rezystancja trzymania (730 Ω) – gwarantują szybkie zadziałanie przy minimalnych stratach mocy w stanie ustalonym.

• Napięcie zasilania 220–240 V AC: Kompatybilność z powszechnie stosowanymi sieciami przemysłowymi i budynkowymi, łatwa integracja bez konieczności stosowania dodatkowych transformatorów.
• Częstotliwość 40/400 Hz: Możliwość pracy zarówno w standardowych sieciach 50/60 Hz, jak i w systemach o podwyższonej częstotliwości (np. zasilanie z przetwornic).
• Rezystancja rozruchu 25,5 Ω (w 20°C): Niska oporność cewki w momencie załączania zapewnia szybki wzrost strumienia magnetycznego i skrócenie czasu zamykania stycznika (40–80 ms).
• Rezystancja trzymania 730 Ω (w 20°C): Wysoka oporność w stanie ustalonym ogranicza prąd trzymania, zmniejszając straty cieplne i zużycie energii.
• Czasy przełączania: otwieranie 100–200 ms, zamykanie 40–80 ms: Zoptymalizowana dynamika pracy zapewniająca pewne załączanie i wyłączanie bez zbędnych opóźnień.

Zgodność z Normami

Cewka LX1FL220 TeSys F została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Produkt przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych zgodnych z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Cewka LX1FL220 jest dedykowana do styczników TeSys F modeli LC1F1250 i LC1F630. Znajduje zastosowanie w układach sterowania i automatyki przemysłowej oraz budynkowej, gdzie wymagane jest niezawodne przełączanie obwodów o dużych prądach.

• Sterowanie silnikami elektrycznymi w liniach produkcyjnych i maszynach przemysłowych.
• Załączanie i wyłączanie obwodów grzewczych, oświetleniowych oraz innych odbiorników w szafach sterowniczych.
• Współpraca z układami automatyki budynkowej (BMS) do zarządzania energią i sekwencjami pracy.
• Jako element wymienny w istniejących instalacjach – bezpośredni zamiennik dla oryginalnych cewek TeSys F.

Wskazówki Montażowe

Montaż cewki LX1FL220 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną stycznika. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Cewkę podłącza się do zacisków cewki stycznika przewodami o przekroju dobranym do prądu znamionowego (zgodnie z normą PN-HD 60364). Moment dokręcania śrub zaciskowych należy stosować według zaleceń producenta stycznika.

FAQ

• Jakie napięcie i częstotliwość może być podane na cewkę? Cewka LX1FL220 jest przystosowana wyłącznie do napięcia 220–240 V AC o częstotliwości 40/400 Hz. Nie należy podawać napięcia stałego ani innych wartości.
• Czy cewka nadaje się do styczników innych niż LC1F1250 i LC1F630? Producent przewidział zgodność wyłącznie z wymienionymi modelami. Stosowanie z innymi stycznikami może skutkować uszkodzeniem lub nieprawidłowym działaniem.
• Jakie są czasy reakcji cewki i czy wpływają na pracę stycznika? Czas zamykania wynosi 40–80 ms, a otwierania 100–200 ms. Są to wartości typowe dla styczników tej wielkości, zapewniające szybkie i bezpieczne przełączanie bez zbędnych opóźnień.
