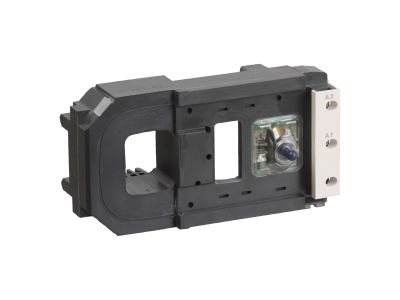

Cewka LX1FK TeSys F 220-230VAC 40/400Hz | LX1FK220 Schneider Electric

Opis i Kluczowe Cechy

Cewka LX1FK220 z serii TeSys F firmy Schneider Electricder Electric to dedykowany element do styczników LC1F500. Zaprojektowana na napięcie 220…230 V AC (40/400 Hz), zapewnia niezawodne załączanie i wyłączanie styków w standardowych instalacjach przemysłowych. Dzięki precyzyjnie dobranym parametrom elektrycznym – rezystancji rozruchu 35,5 Ω i trzymania 915 Ω – gwarantuje niskie straty mocy w stanie ustalonym oraz pewny rozruch, minimalizując ryzyko przegrzania. Szybkie czasy przełączania (zamykanie 40…75 ms, otwieranie 100…170 ms) umożliwiają precyzyjne sterowanie obwodami przy jednoczesnym zwiększeniu bezpieczeństwa eksploatacji.

• Napięcie zasilania 220…230 V AC (40/400 Hz): szeroki zakres częstotliwości pozwala na stosowanie w sieciach 50 Hz i 60 Hz bez dodatkowej konfiguracji.
• Rezystancja rozruchu 35,5 Ω (20 °C): wysoki prąd rozruchowy zapewnia dynamiczne i pewne załączenie stycznika, nawet przy obciążeniach indukcyjnych.
• Rezystancja trzymania 915 Ω (20 °C): niski prąd podtrzymania redukuje straty mocy i nagrzewanie, co wydłuża żywotność cewki.
• Czas zamykania 40…75 ms: błyskawiczne załączenie styków umożliwia szybką reakcję w układach automatyki i sterowania.
• Czas otwierania 100…170 ms: szybkie odłączenie obwodu zwiększa bezpieczeństwo w przypadku awarii lub zatrzymania awaryjnego.
• Indukcyjność obwodu zamkniętego 4,55 H: optymalna charakterystyka magnetyczna zapewnia stabilną pracę przy zmiennym napięciu i częstotliwości.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC/EN dla aparatury łączeniowej. Posiada certyfikat CE potwierdzający spełnienie zasadniczych wymagań bezpieczeństwa. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną stycznika oraz obowiązującymi przepisami.

Zastosowanie

Cewka LX1FK220 przeznaczona jest do montażu w stycznikach serii TeSys F (np. LC1F500). Znajduje zastosowanie w układach sterowania silnikami, obwodach grzewczych oraz w automatyce budynkowej i przemysłowej.

• Rozruch i sterowanie asynchronicznymi silnikami elektrycznymi w szafach sterowniczych.
• Załączanie obwodów grzejnych, pieców oporowych i urządzeń elektrotermicznych.
• Sterowanie oświetleniem przemysłowym oraz układami sygnalizacyjnymi.
• Automatyka procesowa oraz układy bezpieczeństwa wymagające szybkiego przełączania styków.

Wskazówki Montażowe

Montaż cewki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Cewkę należy zamontować na styczniku zgodnie z instrukcją producenta (np. LC1F500). Przekrój przewodów przyłączeniowych dobrać do obciążenia zgodnie z normą PN-IEC 60364. Moment dokręcania śrub zacisków stosować według wartości podanych w dokumentacji technicznej. Prace przeprowadzać przy wyłączonym napięciu i odłączonym zasilaniu sterowniczym.

FAQ

• Czy cewka działa przy napięciu 230 V AC 50 Hz? Tak, cewka jest przystosowana do zakresu 220…230 V AC i częstotliwości 40/400 Hz, dlatego bez problemu pracuje w sieci 50 Hz (również 60 Hz).
• Do jakich styczników pasuje cewka LX1FK220? Jest dedykowana do styczników TeSys F, w szczególności modelu LC1F500. Sprawdź w dokumentacji zgodność z innymi wariantami serii.
• Jak sprawdzić, czy cewka jest sprawna? Przed montażem zmierz multimetrem rezystancję cewki: w stanie zimnym (20 °C) powinna wynosić ok. 35,5 Ω w momencie załączania i 915 Ω po przejściu w stan trzymania. Odchyłki powyżej ±10% mogą wskazywać na uszkodzenie.
